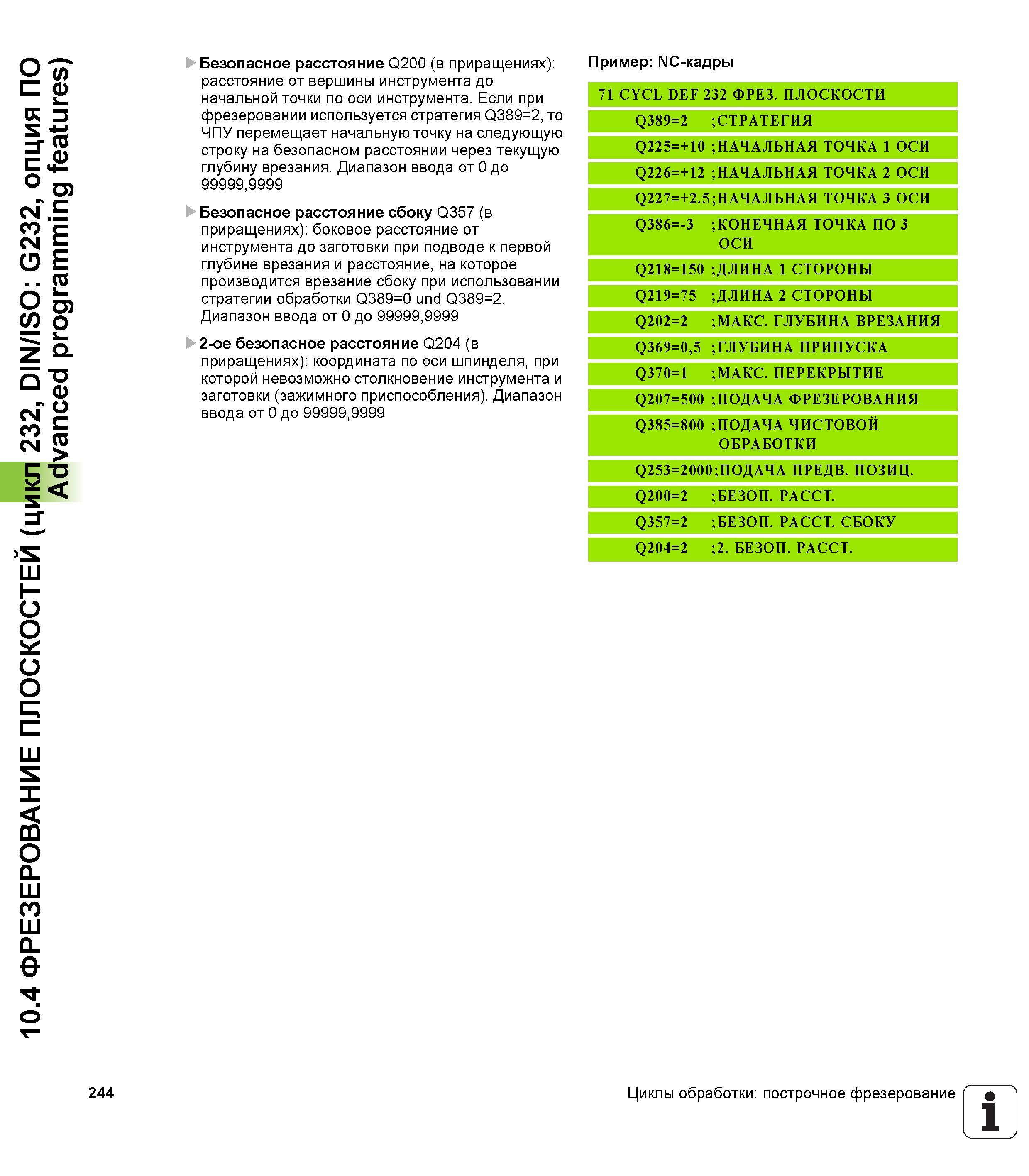

10.4 ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ (цикл 232, DIN/ISO G232, опция ПО Advanced programming features) 244 Безопасное расстояние Q200 (в приращениях) расстояние от вершины инструмента до начальной точки по оси инструмента. Если при фрезеровании используется стратегия Q389=2, то ЧПУ перемещает начальную точку на следующую строку на безопасном расстоянии через текущую глубину врезания. Диапазон ввода от 0 до 99999,9999 Безопасное расстояние сбоку Q357 (в приращениях) боковое расстояние от инструмента до заготовки при подводе к первой глубине врезания и расстояние, на которое производится врезание сбоку при использовании стратегии обработки Q389=0 und Q389=2. Диапазон ввода от 0 до 99999,9999 2-ое безопасное расстояние Q204 (в приращениях) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 Пример NC-кадры 71 CYCL DEF 232 ФРЕЗ. ПЛОСКОСТИ Q389=2 ;СТРАТЕГИЯ Q225=+10 ;НАЧАЛЬНАЯ ТОЧКА 1 ОСИ Q226=+12 ;НАЧАЛЬНАЯ ТОЧКА 2 ОСИ Q227=+2.5;НАЧАЛЬНАЯ ТОЧКА 3 ОСИ Q386=-3 ;КОНЕЧНАЯ ТОЧКА ПО 3 ОСИ Q218=150 ;ДЛИНА 1 СТОРОНЫ Q219=75 ;ДЛИНА 2 СТОРОНЫ Q202=2 КС. ГЛУБИНА ВРЕЗАНИЯ ,5 0, = 9 6 3 Q ;ГЛУБИНА ПРИПУСКА Q370=1 ;МАКС. ПЕРЕКРЫТИЕ Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ Q385=800 ;ПОДАЧА ЧИСТОВОИ ОБРАБОТКИ Q253=2000;ПОДАЧА ПРЕДВ. ПОЗИЦ. Q200=2 ;БЕЗОП. РАССТ. Q357=2 ;БЕЗОП. РАССТ. СБОКУ Q204=2 ;2. БЕЗОП. РАССТ. Циклы обработки построчное фрезерование 1
