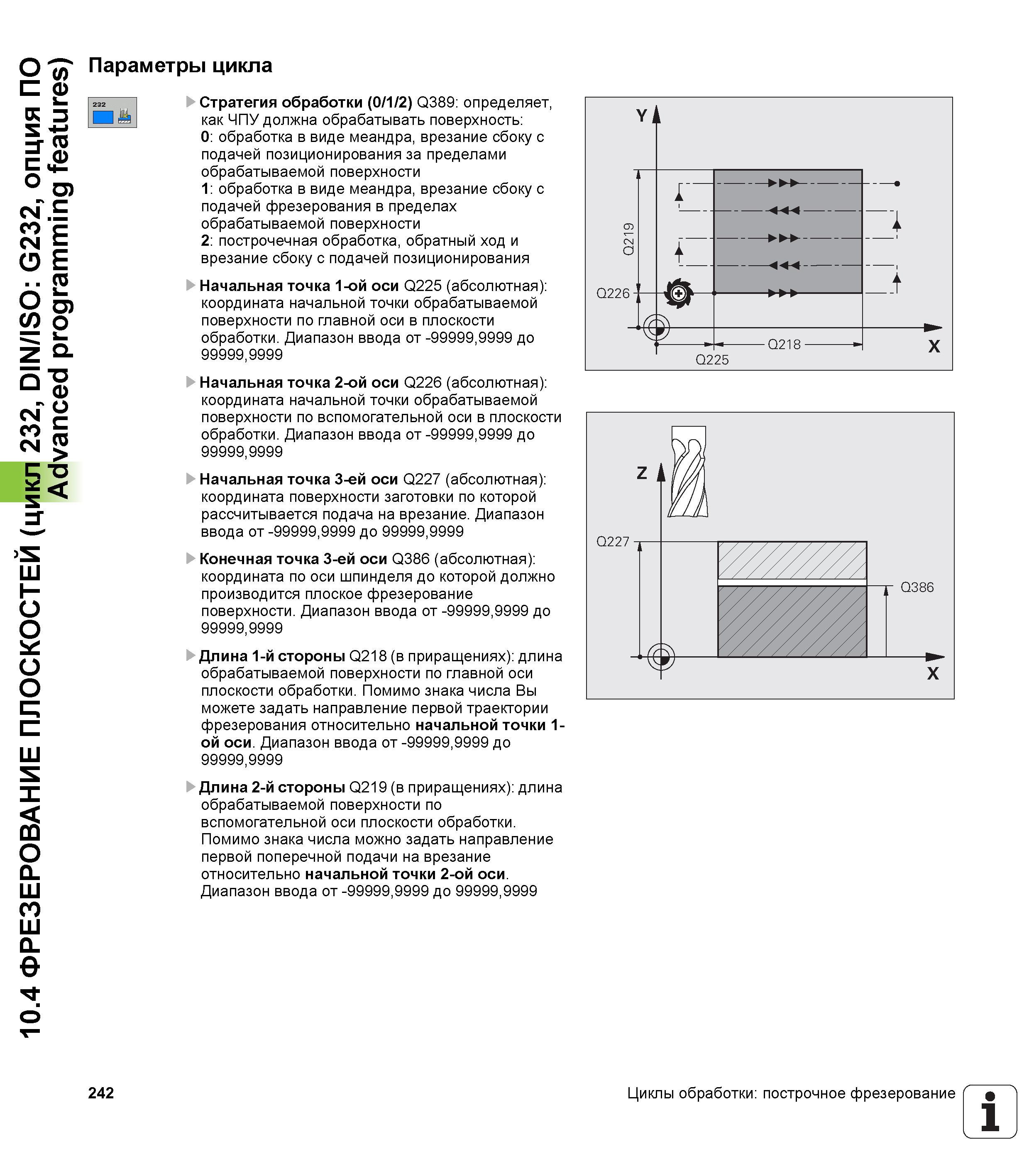

10.4 ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ (цикл 232, DIN/ISO G232, опция ПО Advanced programming features) Параметры цикла Стратегия обработки (0/1/2) Q389 определяет, как ЧПУ должна обрабатывать поверхность 0 обработка в виде меандра, врезание сбоку с подачей позиционирования за пределами обрабатываемой поверхности 1 обработка в виде меандра, врезание сбоку с подачей фрезерования в пределах обрабатываемой поверхности 2 построчечная обработка, обратный ход и врезание сбоку с подачей позиционирования Начальная точка 1-ой оси Q225 (абсолютная) координата начальной точки обрабатываемой поверхности по главной оси в плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 Начальная точка 2-ой оси Q226 (абсолютная) координата начальной точки обрабатываемой поверхности по вспомогательной оси в плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 Начальная точка 3-ей оси Q227 (абсолютная) координата поверхности заготовки по которой рассчитывается подача на врезание. Диапазон ввода от -99999,9999 до 99999,9999 Конечная точка 3-ей оси Q386 (абсолютная) координата по оси шпинделя до которой должно производится плоское фрезерование поверхности. Диапазон ввода от -99999,9999 до 99999.9999 Длина 1-й стороны Q218 (в приращениях) длина обрабатываемой поверхности по главной оси плоскости обработки. Помимо знака числа Вы можете задать направление первой траектории фрезерования относительно начальной точки 1ой оси. Диапазон ввода от -99999,9999 до 99999.9999 Длина 2-й стороны Q219 (в приращениях) длина обрабатываемой поверхности по вспомогательной оси плоскости обработки. Помимо знака числа можно задать направление первой поперечной подачи на врезание относительно начальной точки 2-ой оси. Диапазон ввода от -99999,9999 до 99999,9999 242 Циклы обработки построчное фрезерование 1
