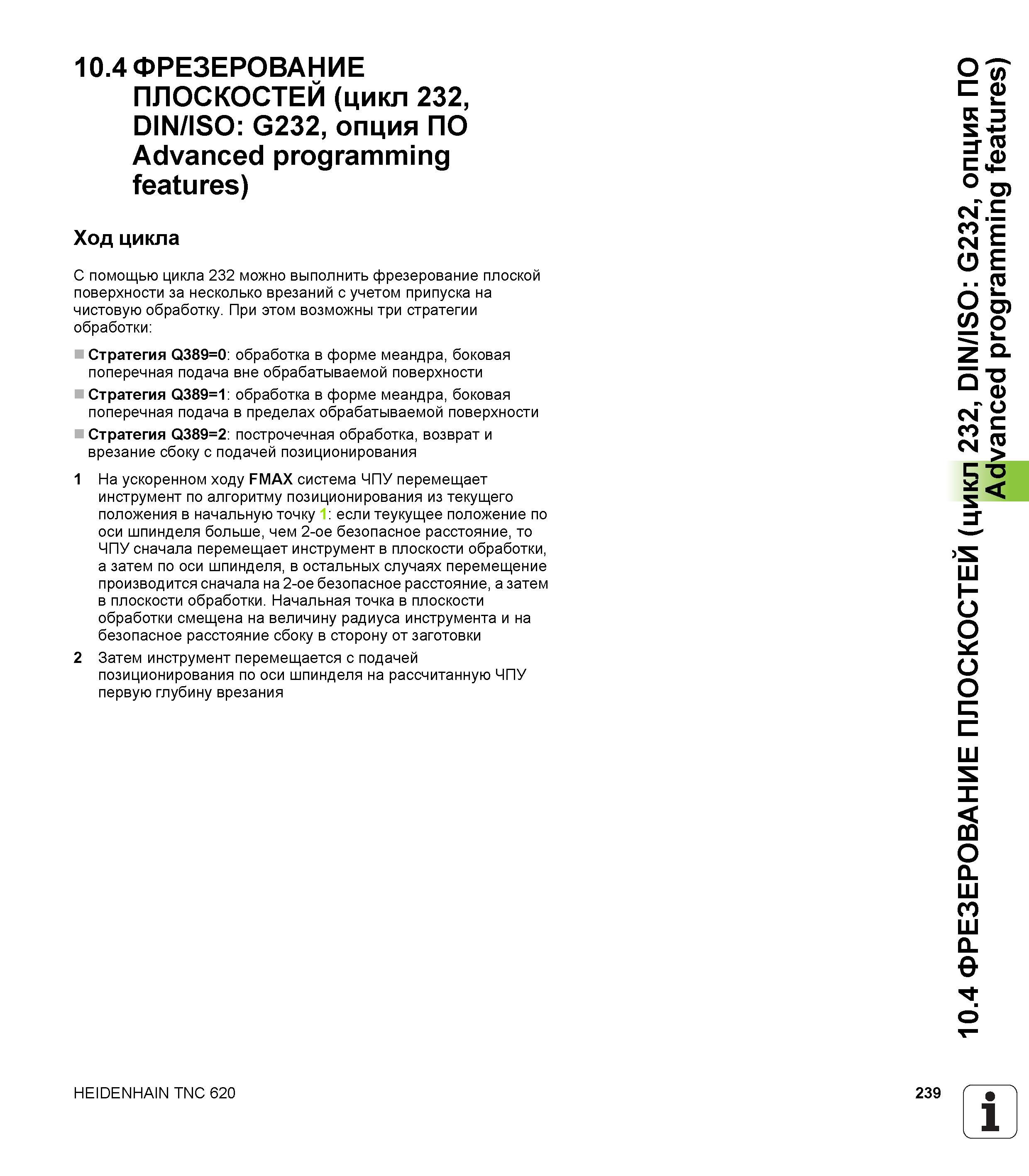

10.4 ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ (цикл 232, DIN/ISO G232, опция ПО Advanced programming features) Ход цикла С помощью цикла 232 можно выполнить фрезерование плоской поверхности за несколько врезаний с учетом припуска на чистовую обработку. При этом возможны три стратегии обработки Стратегия Q389=0 обработка в форме меандра, боковая поперечная подача вне обрабатываемой поверхности Стратегия Q389=1 обработка в форме меандра, боковая поперечная подача в пределах обрабатываемой поверхности Стратегия Q389=2 построчечная обработка, возврат и врезание сбоку с подачей позиционирования 1 На ускоренном ходу FMAX система ЧПУ перемещает инструмент по алгоритму позиционирования из текущего положения в начальную точку 1 если теукущее положение по оси шпинделя больше, чем 2-ое безопасное расстояние, то ЧПУ сначала перемещает инструмент в плоскости обработки, а затем по оси шпинделя, в остальных случаях перемещение производится сначала на 2-ое безопасное расстояние, а затем в плоскости обработки. Начальная точка в плоскости обработки смещена на величину радиуса инструмента и на безопасное расстояние сбоку в сторону от заготовки 2 Затем инструмент перемещается с подачей позиционирования по оси шпинделя на рассчитанную ЧПУ первую глубину врезания HEIDENHAIN TNC 620 239 1 10.4 ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ (цикл 232, DIN/ISO G232, опция ПО Advanced programming features)
