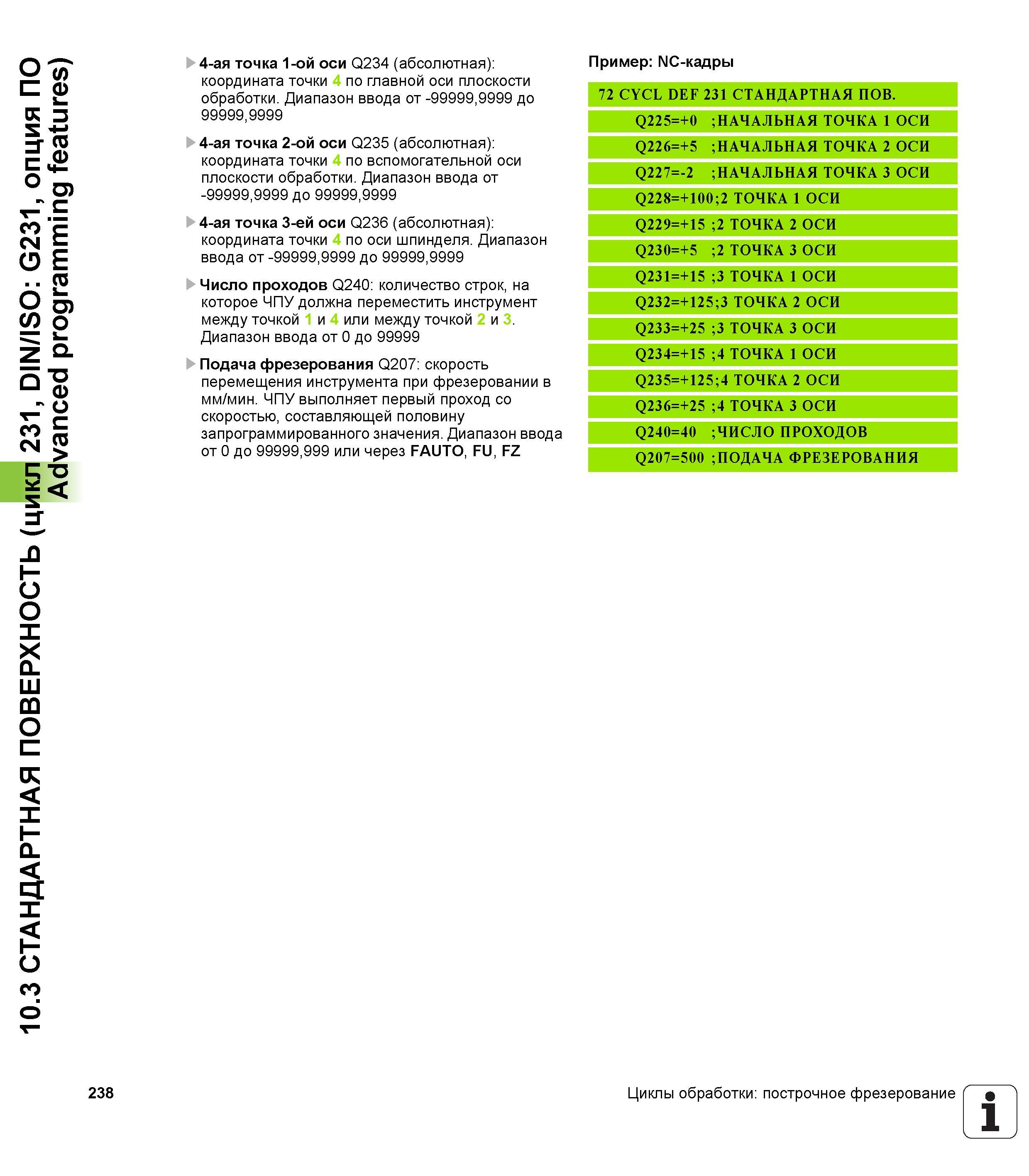

10.3 СТАНДАРТНАЯ ПОВЕРХНОСТЬ (цикл 231, DIN/ISO G231, опция ПО Advanced programming features) 238 4-ая точка 1-ой оси Q234 (абсолютная) координата точки 4 по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 4-ая точка 2-ой оси Q235 (абсолютная) координата точки 4 по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 4-ая точка 3-ей оси Q236 (абсолютная) координата точки 4 по оси шпинделя. Диапазон ввода от -99999,9999 до 99999,9999 Число проходов Q240 количество строк, на которое ЧПУ должна переместить инструмент между точкой 1 и 4 или между точкой 2 и 3. Диапазон ввода от 0 до 99999 Подача фрезерования Q207 скорость перемещения инструмента при фрезеровании в мм/мин. ЧПУ выполняет первый проход со скоростью, составляющей половину запрограммированного значения. Диапазон ввода от 0 до 99999,999 или через FAUTO, FU, FZ Пример NC-кадры 72 CYCL DEF 231 СТАНДАРТНАЯ ПОВ. Q225=+0 НАЧАЛЬНАЯ ТОЧКА 1 ОСИ Q226=+5 НАЧАЛЬНАЯ ТОЧКА 2 ОСИ Q227=-2 НАЧАЛЬНАЯ ТОЧКА 3 ОСИ Q228=+100;2 ТОЧКА 1 ОСИ Q229=+15 ;2 ТОЧКА 2 ОСИ Q230=+5 ;2 ТОЧКА 3 ОСИ Q231=+15 ;3 ТОЧКА 1 ОСИ Q232=+125;3 ТОЧКА 2 ОСИ Q233=+25 ;3 ТОЧКА 3 ОСИ Q234=+15 ;4 ТОЧКА 1 ОСИ Q235=+125;4 ТОЧКА 2 ОСИ Q236=+25 ;4 ТОЧКА 3 ОСИ Q240=40 ;ЧИСЛО ПРОХОДОВ Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ Циклы обработки построчное фрезерование 1
