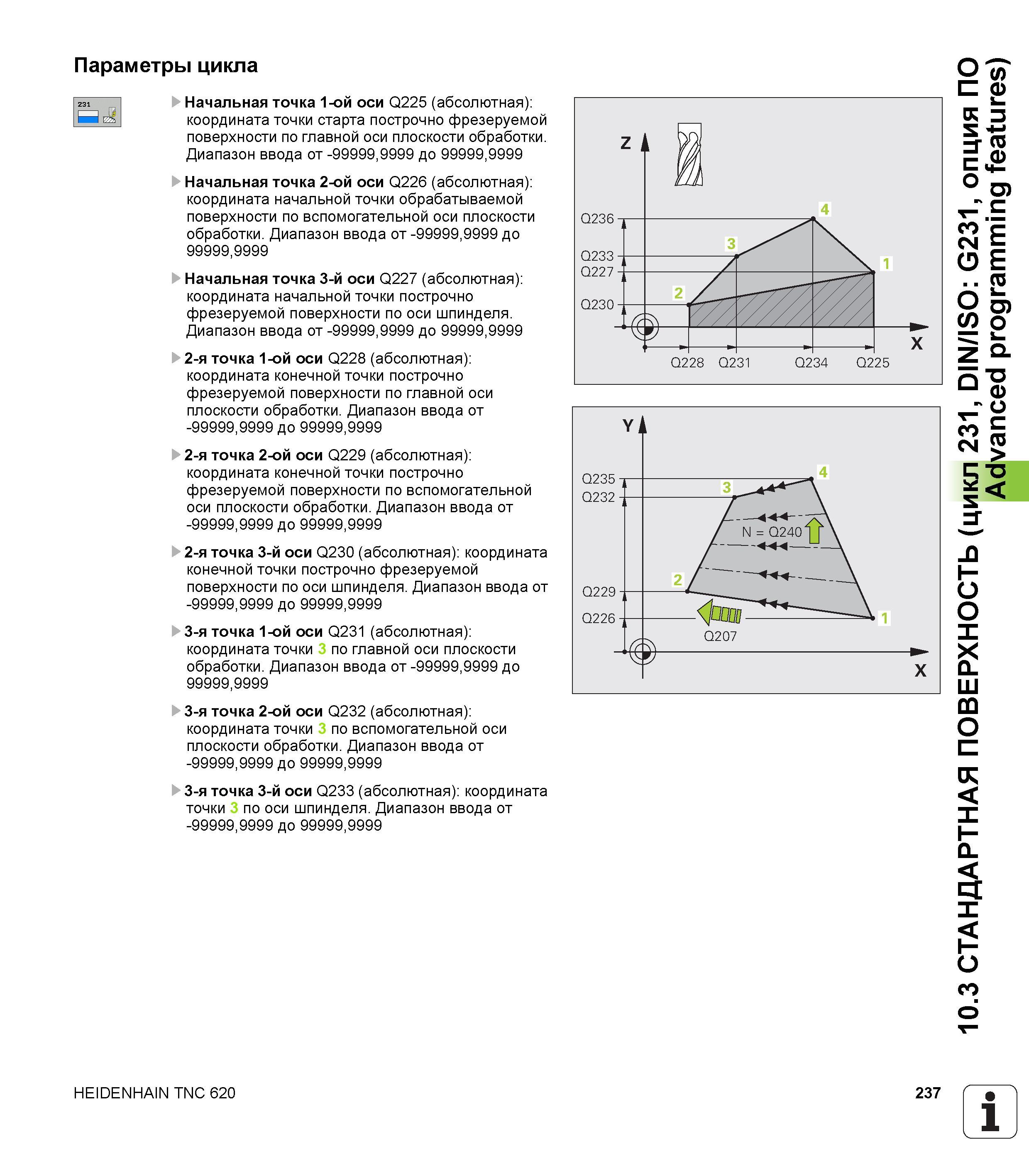

Параметры цикла Начальная точка 1-ой оси Q225 (абсолютная) координата точки старта построчно фрезеруемой поверхности по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Начальная точка 2-ой оси Q226 (абсолютная) координата начальной точки обрабатываемой поверхности по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 Начальная точка 3-й оси Q227 (абсолютная) координата начальной точки построчно фрезеруемой поверхности по оси шпинделя. Диапазон ввода от -99999,9999 до 99999,9999 2-я точка 1-ой оси Q228 (абсолютная) координата конечной точки построчно фрезеруемой поверхности по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 2-я точка 2-ой оси Q229 (абсолютная) координата конечной точки построчно фрезеруемой поверхности по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 2-я точка 3-й оси Q230 (абсолютная) координата конечной точки построчно фрезеруемой поверхности по оси шпинделя. Диапазон ввода от -99999,9999 до 99999,9999 3-я точка 1-ой оси Q231 (абсолютная) координата точки 3 по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 3-я точка 2-ой оси Q232 (абсолютная) координата точки 3 по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 3-я точка 3-й оси Q233 (абсолютная) координата точки 3 по оси шпинделя. Диапазон ввода от -99999,9999 до 99999,9999 HEIDENHAIN TNC 620 237 1 Ч _ 10.3 СТАНДАРТНАЯ ПОВЕРХНОСТЬ (цикл 231, DIN/ISO G231, опция ПО Advanced programming features)
