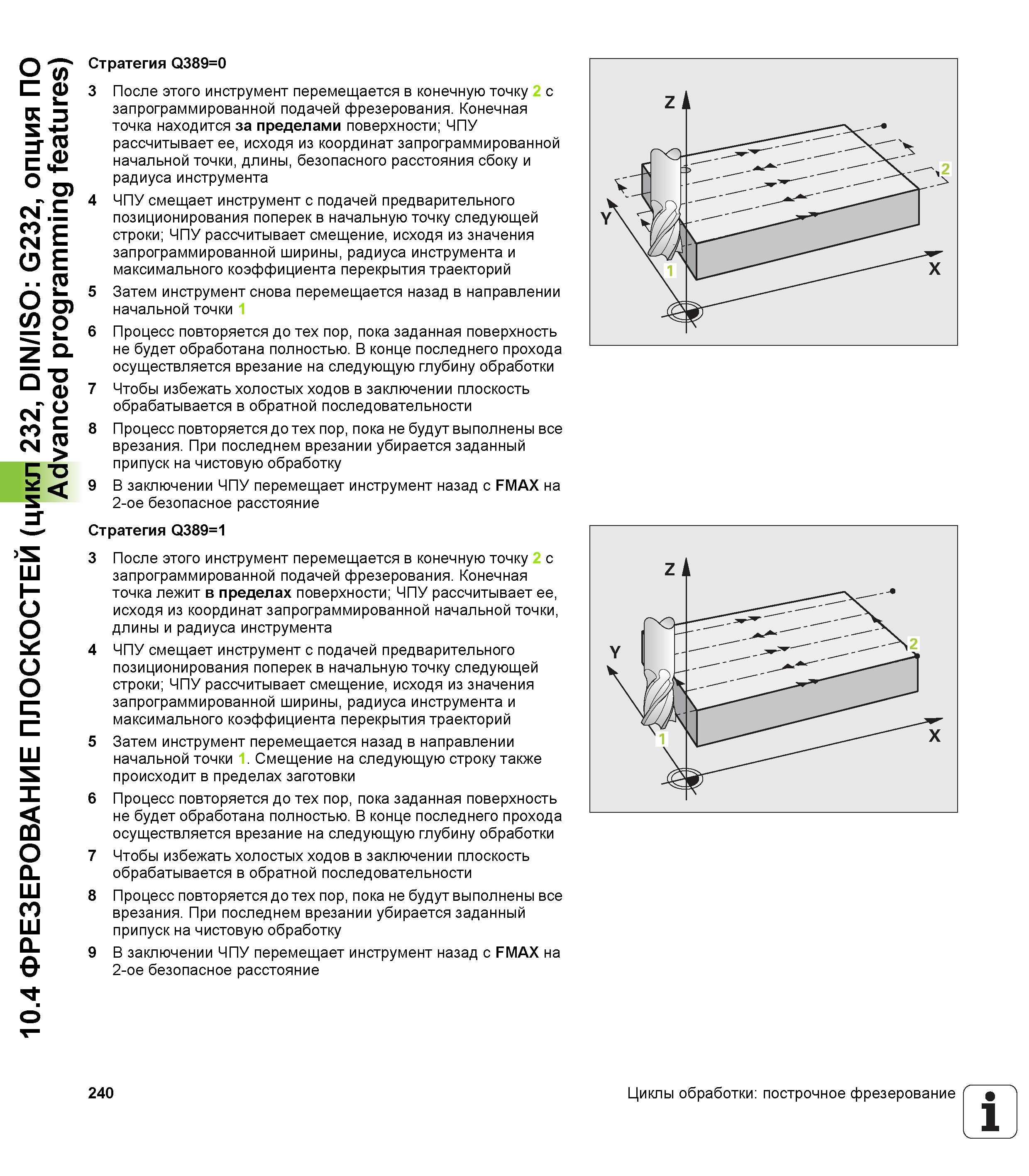

10.4 ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ (цикл 232, DIN/ISO G232, опция ПО Advanced programming features) Стратегия Q389=0 3 После этого инструмент перемещается в конечную точку 2 с запрограммированной подачей фрезерования. Конечная точка находится за пределами поверхности; ЧПУ рассчитывает ее, исходя из координат запрограммированной начальной точки, длины, безопасного расстояния сбоку и радиуса инструмента 4 ЧПУ смещает инструмент с подачей предварительного позиционирования поперек в начальную точку следующей строки; ЧПУ рассчитывает смещение, исходя из значения запрограммированной ширины, радиуса инструмента и максимального коэффициента перекрытия траекторий 5 Затем инструмент снова перемещается назад в направлении начальной точки 1 6 Процесс повторяется до тех пор, пока заданная поверхность не будет обработана полностью. В конце последнего прохода осуществляется врезание на следующую глубину обработки 7 Чтобы избежать холостых ходов в заключении плоскость обрабатывается в обратной последовательности 8 Процесс повторяется до тех пор, пока не будут выполнены все врезания. При последнем врезании убирается заданный припуск на чистовую обработку 9 В заключении ЧПУ перемещает инструмент назад с FMAX на 2-ое безопасное расстояние Стратегия Q389=1 3 После этого инструмент перемещается в конечную точку 2 с запрограммированной подачей фрезерования. Конечная точка лежит в пределах поверхности; ЧПУ рассчитывает ее, исходя из координат запрограммированной начальной точки, длины и радиуса инструмента 4 ЧПУ смещает инструмент с подачей предварительного позиционирования поперек в начальную точку следующей строки; ЧПУ рассчитывает смещение, исходя из значения запрограммированной ширины, радиуса инструмента и максимального коэффициента перекрытия траекторий 5 Затем инструмент перемещается назад в направлении начальной точки 1. Смещение на следующую строку также происходит в пределах заготовки 6 Процесс повторяется до тех пор, пока заданная поверхность не будет обработана полностью. В конце последнего прохода осуществляется врезание на следующую глубину обработки 7 Чтобы избежать холостых ходов в заключении плоскость обрабатывается в обратной последовательности 8 Процесс повторяется до тех пор, пока не будут выполнены все врезания. При последнем врезании убирается заданный припуск на чистовую обработку 9 В заключении ЧПУ перемещает инструмент назад с FMAX на 2-ое безопасное расстояние 240 Циклы обработки построчное фрезерование 1
