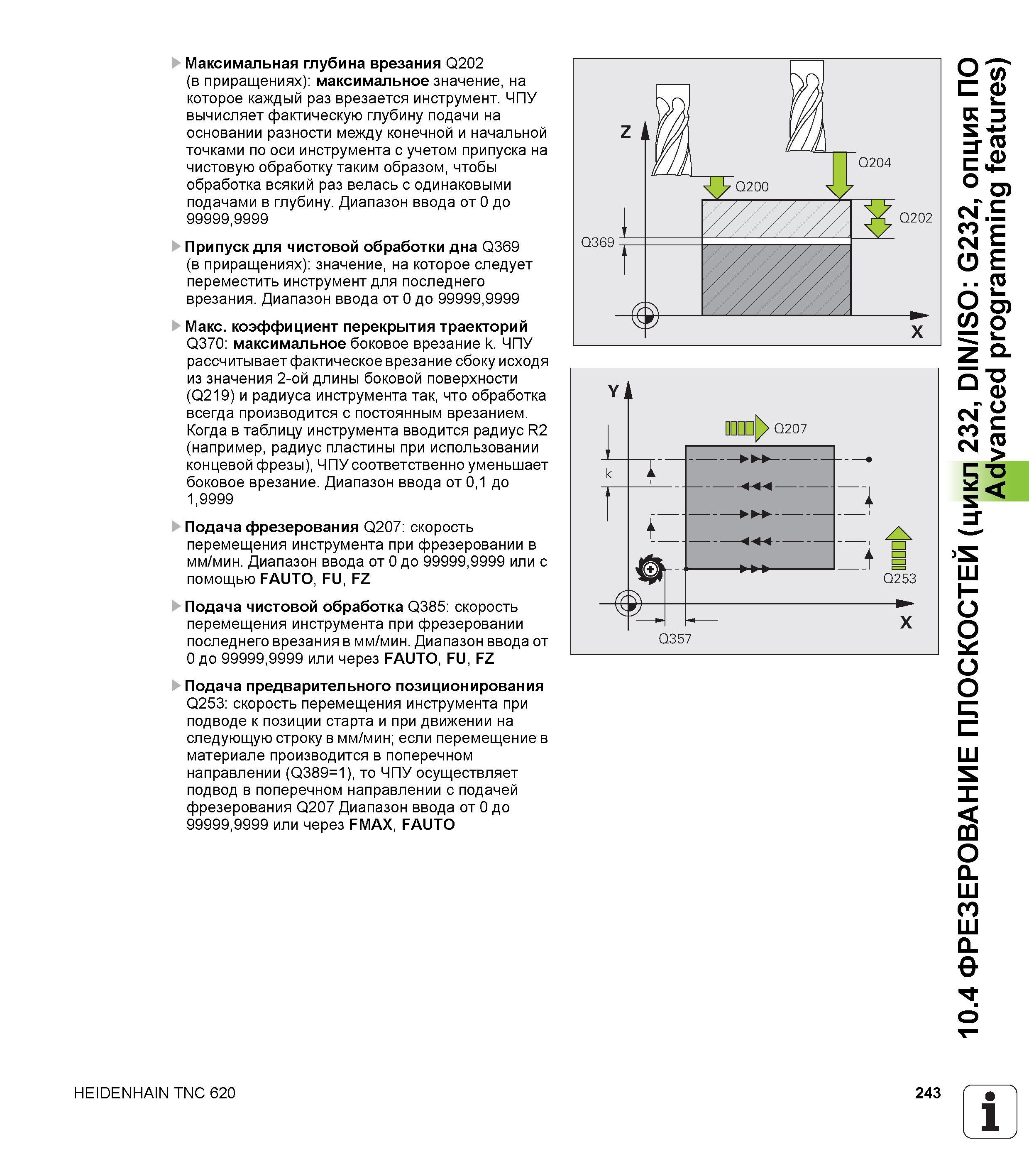

Максимальная глубина врезания Q202 (в приращениях) максимальное значение, на которое каждый раз врезается инструмент. ЧПУ вычисляет фактическую глубину подачи на основании разности между конечной и начальной точками по оси инструмента с учетом припуска на чистовую обработку таким образом, чтобы обработка всякий раз велась с одинаковыми подачами в глубину. Диапазон ввода от 0 до 99999.9999 Припуск для чистовой обработки дна Q369 (в приращениях) значение, на которое следует переместить инструмент для последнего врезания. Диапазон ввода от 0 до 99999,9999 Maro. коэффициент перекрытия траекторий Q370 мaксимальное боковое врезание k. ЧПУ рассчитывает фактическое врезание сбоку исходя из значения 2-ой длины боковой поверхности (Q219) и радиуса инструмента так, что обработка всегда производится с постоянным врезанием. Когда в таблицу инструмента вводится радиус R2 (например, радиус пластины при использовании концевой фрезы), ЧПУ соответственно уменьшает боковое врезание. Диапазон ввода от 0,1 до 1.9999 Подача фрезерования Q207 скорость перемещения инструмента при фрезеровании в мм/мин. Диапазон ввода от 0 до 99999,9999 или с помощью FAUTO, FU, FZ Подача чистовой обработка Q385 скорость перемещения инструмента при фрезеровании последнего врезания в мм/мин. Диапазон ввода от 0 до 99999,9999 или через FAUTO, FU, FZ Подача предварительного позиционирования Q253 скорость перемещения инструмента при подводе к позиции старта и при движении на следующую строку в мм/мин; если перемещение в материале производится в поперечном направлении (Q389=1), то ЧПУ осуществляет подвод в поперечном направлении с подачей фрезерования Q207 Диапазон ввода от 0 до 99999.9999 или через FMAX, FAUTO HEIDENHAIN TNC 620 243 1 10.4 ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ (цикл 232, DIN/ISO G232, опция ПО Advanced programming features)
