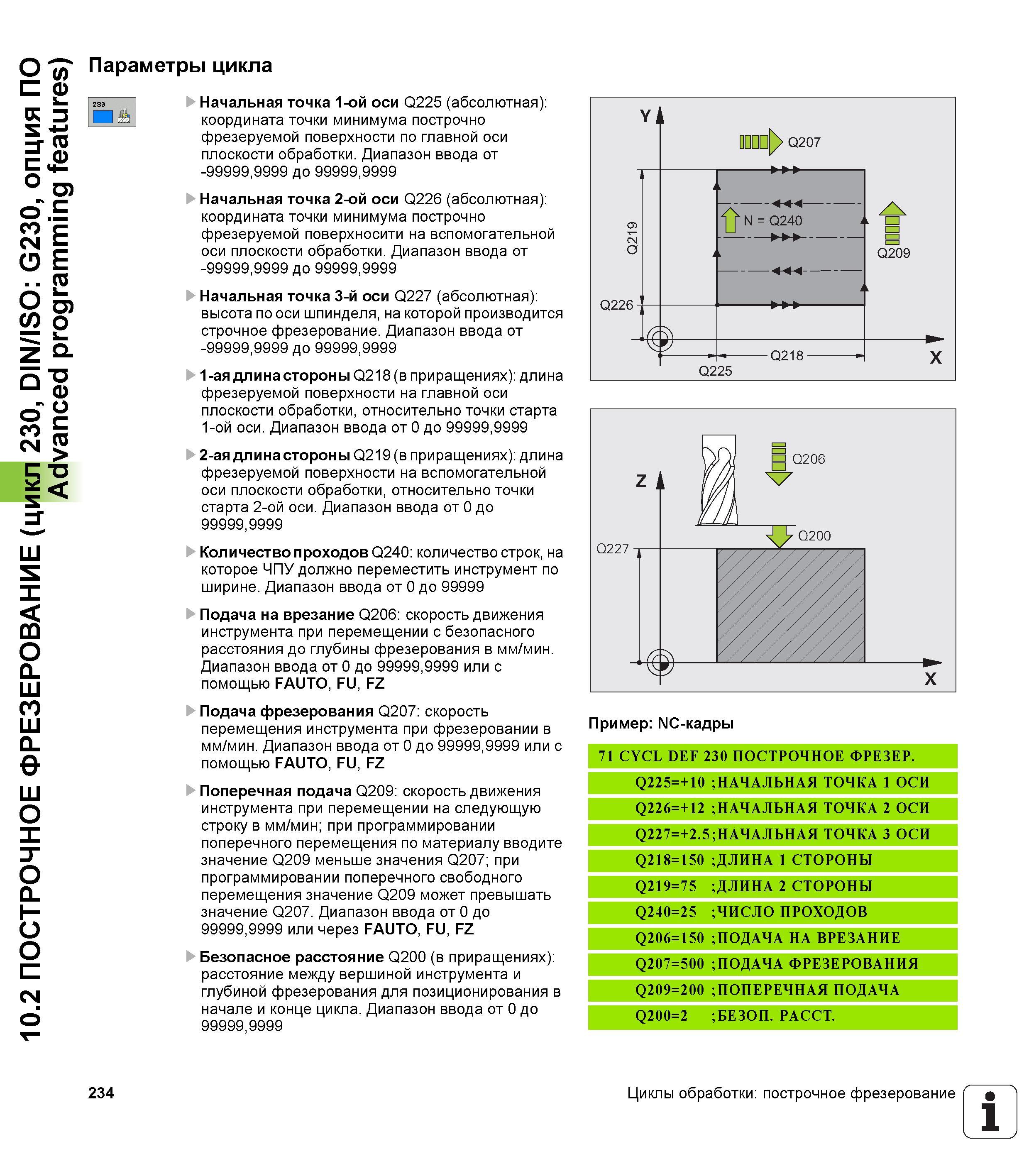

10.2 ПОСТРОЧНОЕ ФРЕЗЕРОВАНИЕ (цикл 230, DIN/ISO G230, опция ПО Advanced programming features) Параметры цикла Начальная точка 1-ой оси Q225 (абсолютная) координата точки минимума построчно фрезеруемой поверхности по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Начальная точка 2-ой оси Q226 (абсолютная) координата точки минимума построчно фрезеруемой поверхносити на вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Начальная точка 3-й оси Q227 (абсолютная) высота по оси шпинделя, на которой производится строчное фрезерование. Диапазон ввода от -99999,9999 до 99999,9999 1-ая длина стороны Q218 (в приращениях) длина фрезеруемой поверхности на главной оси плоскости обработки, относительно точки старта 1-ой оси. Диапазон ввода от 0 до 99999,9999 2-ая длина стороны Q219 (в приращениях) длина фрезеруемой поверхности на вспомогательной оси плоскости обработки, относительно точки старта 2-ой оси. Диапазон ввода от 0 до 99999.9999 Количество проходов Q240 количество строк, на которое ЧПУ должно переместить инструмент по ширине. Диапазон ввода от 0 до 99999 Подача на врезание Q206 скорость движения инструмента при перемещении с безопасного расстояния до глубины фрезерования в мм/мин. Диапазон ввода от 0 до 99999,9999 или с помощью FaUtO, FU, FZ Подача фрезерования Q207 скорость перемещения инструмента при фрезеровании в мм/мин. Диапазон ввода от 0 до 99999,9999 или с помощью FAUTO, FU, FZ Поперечная подача Q209 скорость движения инструмента при перемещении на следующую строку в мм/мин; при программировании поперечного перемещения по материалу вводите значение Q209 меньше значения Q207; при программировании поперечного свободного перемещения значение Q209 может превышать значение Q207. Диапазон ввода от 0 до 99999.9999 или через FAUTO, FU, FZ Безопасное расстояние Q200 (в приращениях) расстояние между вершиной инструмента и глубиной фрезерования для позиционирования в начале и конце цикла. Диапазон ввода от 0 до 99999.9999 Пример NC-кадры 71 CYCL DEF 230 ПОСТРОЧНОЕ ФРЕЗЕР. Q225=+10 НАЧАЛЬНАЯ ТОЧКА 1 ОСИ Q226=+12 НАЧАЛЬНАЯ ТОЧКА 2 ОСИ .5 2. + = 7 2 2 Q НАЧАЛЬНАЯ ТОЧКА 3 ОСИ Q218=150 ДЛИНА 1 СТОРОНЫ Q219=75 ДЛИНА 2 СТОРОНЫ Q240=25 ЧИСЛО ПРОХОДОВ Q206=150 ПОДАЧА НА ВРЕЗАНИЕ Q207=500 ПОДАЧА ФРЕЗЕРОВАНИЯ Q209=200 ПОПЕРЕЧНАЯ ПОДАЧА Q200=2 БЕЗОП. РАССТ. 234 Циклы обработки построчное фрезерование 1
