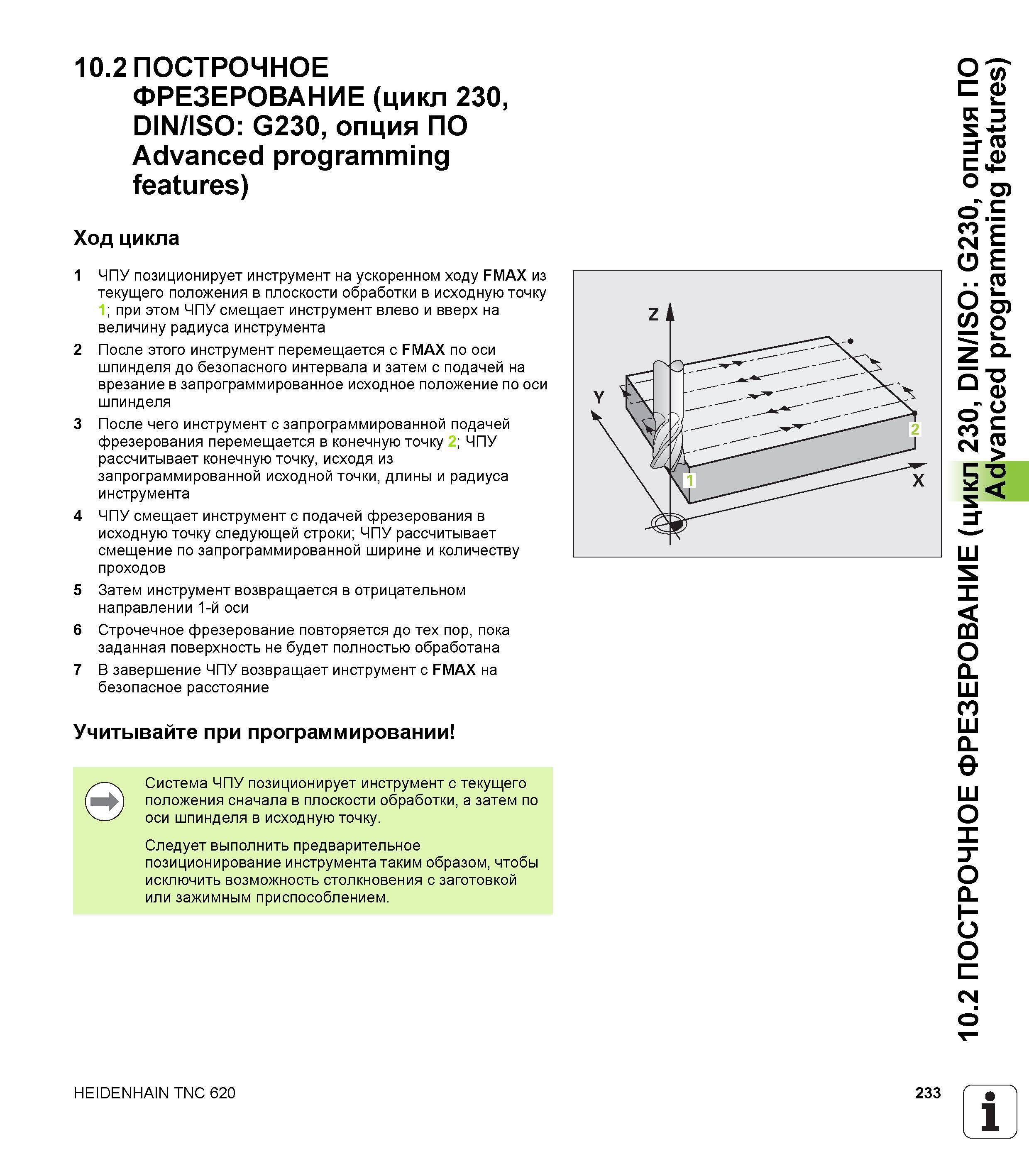

10.2 ПОСТРОЧНОЕ ФРЕЗЕРОВАНИЕ (цикл 230, DIN/ISO G230, опция ПО Advanced programming features) Ход цикла 1 ЧПУ позиционирует инструмент на ускоренном ходу FMAX из текущего положения в плоскости обработки в исходную точку 1; при этом ЧПУ смещает инструмент влево и вверх на величину радиуса инструмента 2 После этого инструмент перемещается с FMAX по оси шпинделя до безопасного интервала и затем с подачей на врезание в запрограммированное исходное положение по оси шпинделя 3 После чего инструмент с запрограммированной подачей фрезерования перемещается в конечную точку 2; ЧПУ рассчитывает конечную точку, исходя из запрограммированной исходной точки, длины и радиуса инструмента 4 ЧПУ смещает инструмент с подачей фрезерования в исходную точку следующей строки; ЧПУ рассчитывает смещение по запрограммированной ширине и количеству проходов 5 Затем инструмент возвращается в отрицательном направлении 1-й оси 6 Строчечное фрезерование повторяется до тех пор, пока заданная поверхность не будет полностью обработана 7 В завершение ЧПУ возвращает инструмент с FMAX на безопасное расстояние Учитывайте при программировании Система ЧПУ позиционирует инструмент с текущего положения сначала в плоскости обработки, а затем по оси шпинделя в исходную точку. Следует выполнить предварительное позиционирование инструмента таким образом, чтобы исключить возможность столкновения с заготовкой или зажимным приспособлением. HEIDENHAIN TNC 620 233 1 10.2 ПОСТРОЧНОЕ ФРЕЗЕРОВАНИЕ (цикл 230, DIN/ISO G230, опция ПО Advanced programming features)
