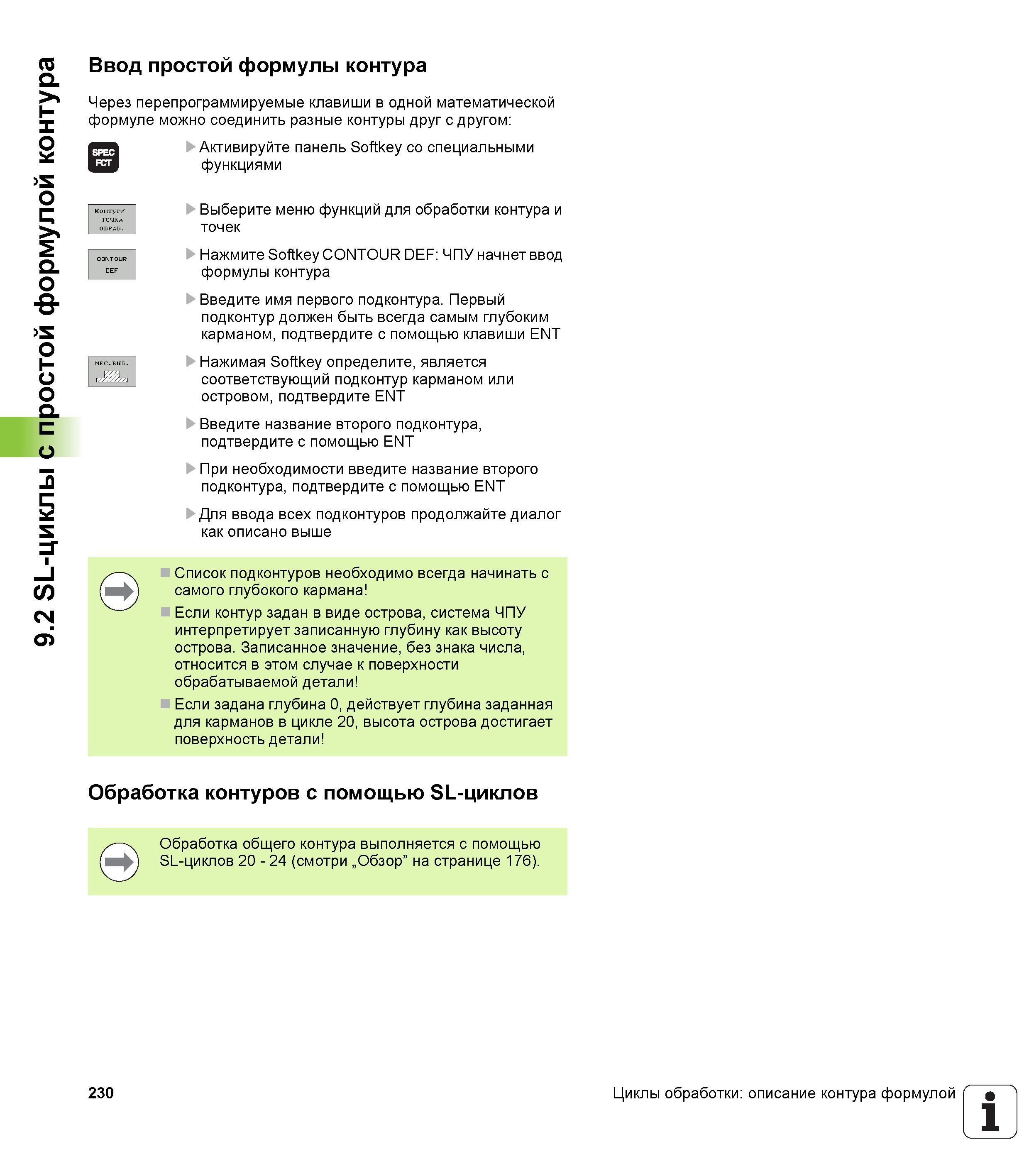

9.2 SL-циклы с простой формулой контура Ввод простой формулы контура Через перепрограммируемые клавиши в одной математической формуле можно соединить разные контуры друг с другом Активируйте панель Softkey со специальными функциями CONTOUR DEF Выберите меню функций для обработки контура и точек Нажмите Softkey CONTOUR DEF ЧПУ начнет ввод формулы контура Введите имя первого подконтура. Первый подконтур должен быть всегда самым глубоким карманом, подтвердите с помощью клавиши ENT Нажимая Softkey определите, является соответствующий подконтур карманом или островом, подтвердите ENT Введите название второго подконтура, подтвердите с помощью ENT При необходимости введите название второго подконтура, подтвердите с помощью ENT Для ввода всех подконтуров продолжайте диалог как описано выше Список подконтуров необходимо всегда начинать с самого глубокого кармана Если контур задан в виде острова, система ЧПУ интерпретирует записанную глубину как высоту острова. Записанное значение, без знака числа, относится в этом случае к поверхности обрабатываемой детали Если задана глубина 0, действует глубина заданная для карманов в цикле 20, высота острова достигает поверхность детали Обработка контуров с помощью SL-циклов Обработка общего контура выполняется с помощью SL-циклов 20 - 24 (смотри „Обзор” на странице 176). 230 Циклы обработки описание контура формулой 1
