227 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.227

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 227 0227 Lab2u

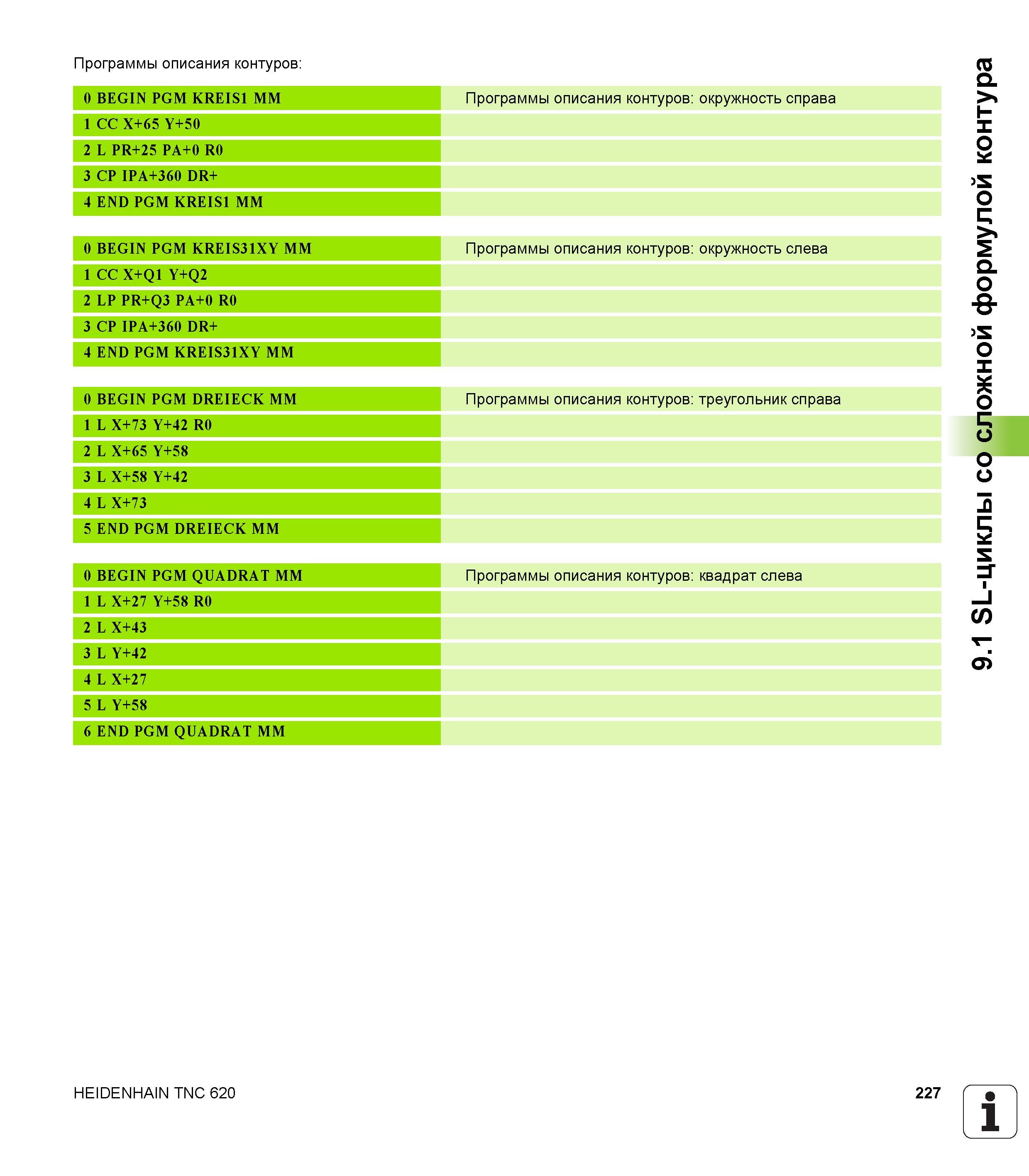

Программы описания контуров 0 BEGIN PGM KREIS1 MM 1 CC X+65 Y+50 2 L PR+25 PA+0 R0 3 CP IPA+360 DR+ 4 END PGM KREIS1 MM Программы описания контуров окружность справа 0 BEGIN PGM KREIS31XY MM 1 CC X+Q1 Y+Q2 2 LP PR+Q3 PA+0 R0 3 CP IPA+360 DR+ 4 END PGM KREIS31XY MM Программы описания контуров окружность слева 0 BEGIN PGM DREIECK MM 1 L X+73 Y+42 R0 2 L X+65 Y+58 3 L X+58 Y+42 4 L X+73 5 END PGM DREIECK MM Программы описания контуров треугольник справа 0 BEGIN PGM QUADRAT MM 1 L X+27 Y+58 R0 2 L X+43 3 L Y+42 4 L X+27 5 L Y+58 6 END PGM QUADRAT MM Программы описания контуров квадрат слева HEIDENHAIN TNC 620 227 1 Ч _ 9.1 SL-циклы со сложной формулой контура
