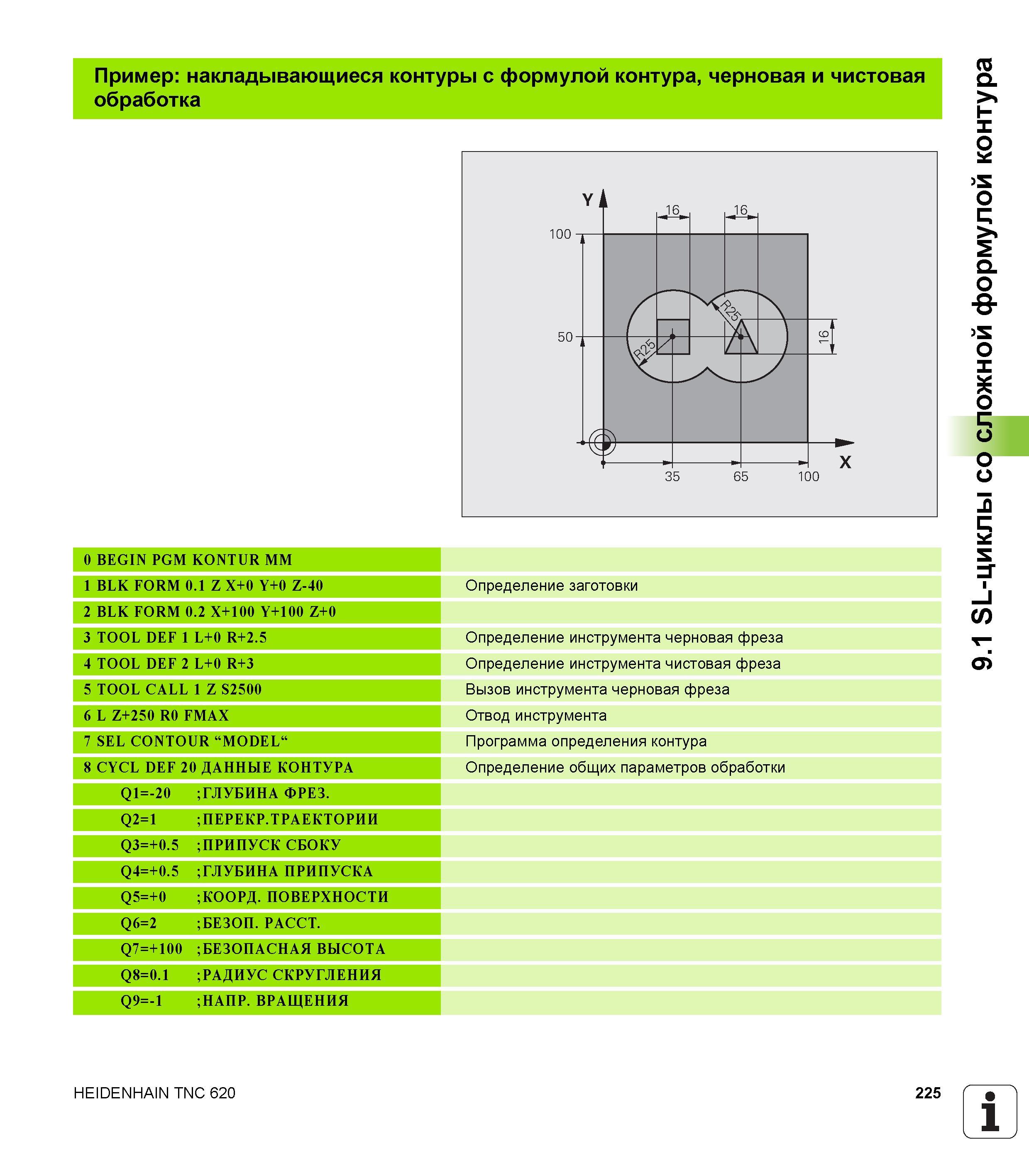

Пример накладывающиеся контуры с формулой контура, черновая и чистовая обработка 0 BEGIN PGM KONTUR MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL DEF 1 L+0 R+2.5 4 TOOL DEF 2 L+0 R+3 5 TOOL CALL 1 Z S2500 6 L Z+250 R0 FMAX 7 SEL CONTOUR “MODEL“ 8 CYCL DEF 20 ДАННЫЕ КОНТУРА Q1 II 2 О ;ГЛУБИНА ФРЕЗ. Q2=1 ;ПЕРЕКР. ТРАЕКТОРИИ Q3=+0.5 ;ПРИПУСК СБОКУ Q4=+0.5 ;ГЛУБИНА ПРИПУСКА Q5=+0 ;КООРД. ПОВЕРХНОСТИ Q6=2 ;БЕЗОП. РАССТ. Q7=+100 ;БЕЗОПАСНАЯ ВЫСОТА Q8=0.1 ;РАДИУС СКРУГЛЕНИЯ Q9=-1 ;НАПР. ВРАЩЕНИЯ Определение заготовки Определение инструмента черновая фреза Определение инструмента чистовая фреза Вызов инструмента черновая фреза Отвод инструмента Программа определения контура Определение общих параметров обработки HEIDENHAIN TNC 620 225 1 9.1 SL-циклы со сложной формулой контура
