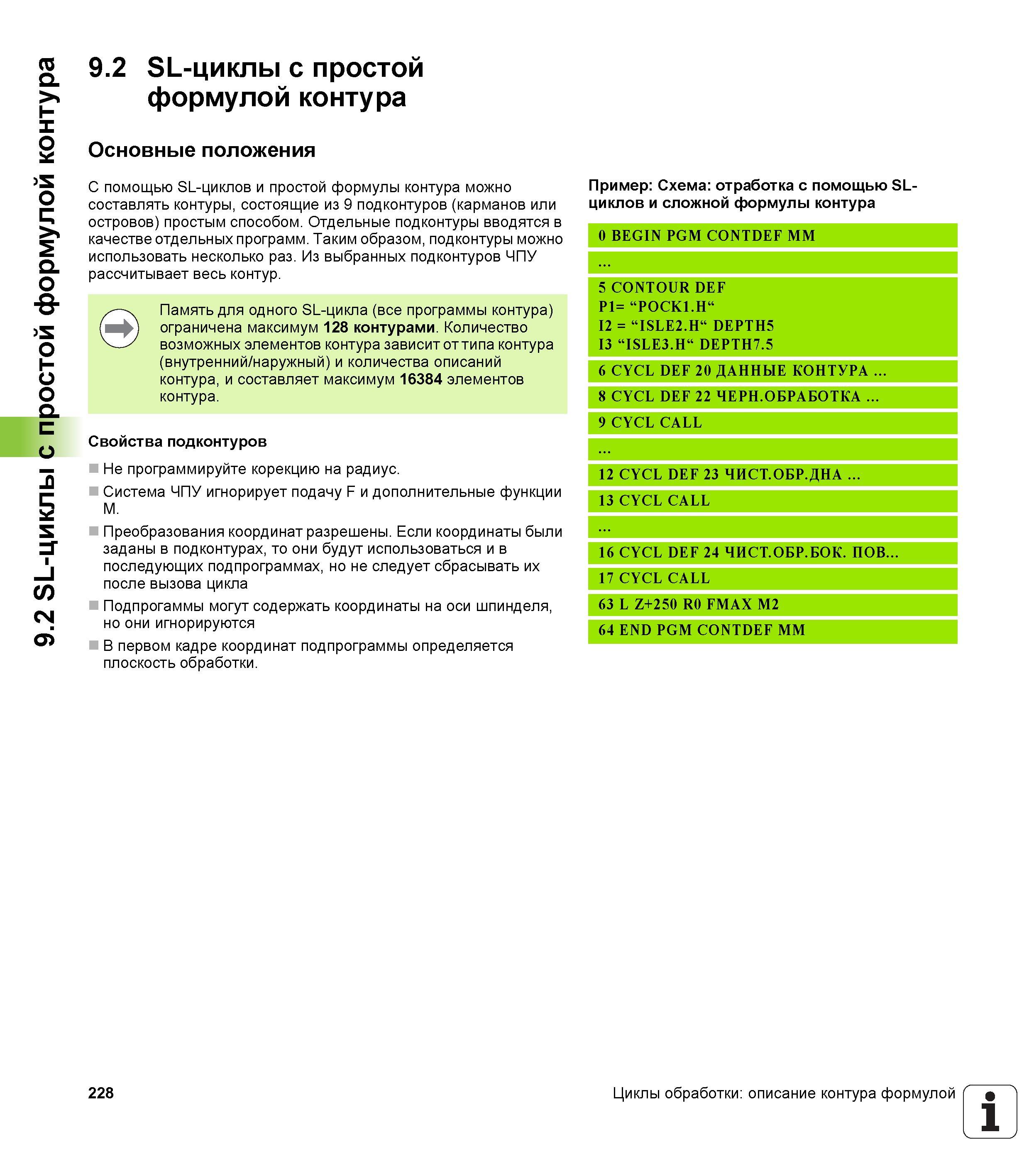

9.2 SL-циклы с простой формулой контура 9.2 SL-циклы с простой формулой контура Основные положения С помощью SL-циклов и простой формулы контура можно составлять контуры, состоящие из 9 подконтуров (карманов или островов) простым способом. Отдельные подконтуры вводятся в качестве отдельных программ. Таким образом, подконтуры можно использовать несколько раз. Из выбранных подконтуров ЧПУ рассчитывает весь контур. Память для одного SL-цикла (все программы контура) ограничена максимум 128 контурами. Количество возможных элементов контура зависит от типа контура (внутренний/наружный) и количества описаний контура, и составляет максимум 16384 элементов контура. Свойства подконтуров Не программируйте корекцию на радиус. Система ЧПУ игнорирует подачу F и дополнительные функции M. Преобразования координат разрешены. Если координаты были заданы в подконтурах, то они будут использоваться и в последующих подпрограммах, но не следует сбрасывать их после вызова цикла Подпрогаммы могут содержать координаты на оси шпинделя, но они игнорируются В первом кадре координат подпрограммы определяется плоскость обработки. Пример Схема отработка с помощью SL-циклов и сложной формулы контура 0 BEGIN PGM CONTDEF MM 5 CONTOUR DEF P1= “POCK1.H“ 12 = “ISLE2.H“ DEPTH5 13 “ISLE3.H“ DEPTH7.5 6 CYCL DEF 20 ДАННЫЕ КОНТУРА 8 CYCL DEF 22 ЧЕРН.ОБРАБОТКА 9 CYCL CALL 12 CYCL DEF 23 ЧИСТ.ОБР.ДНА 13 CYCL CALL 16 CYCL DEF 24 ЧИСТ.ОБР.БОК. ПОВ 17 CYCL CALL 63 L Z+250 R0 FMAX M2 64 END PGM CONTDEF MM 228 Циклы обработки описание контура формулой 1
