HEIDENHAIN | Руководство HEIDENHAIN 2011 TNC 620 Программирование циклов (Всего 471 стр.)

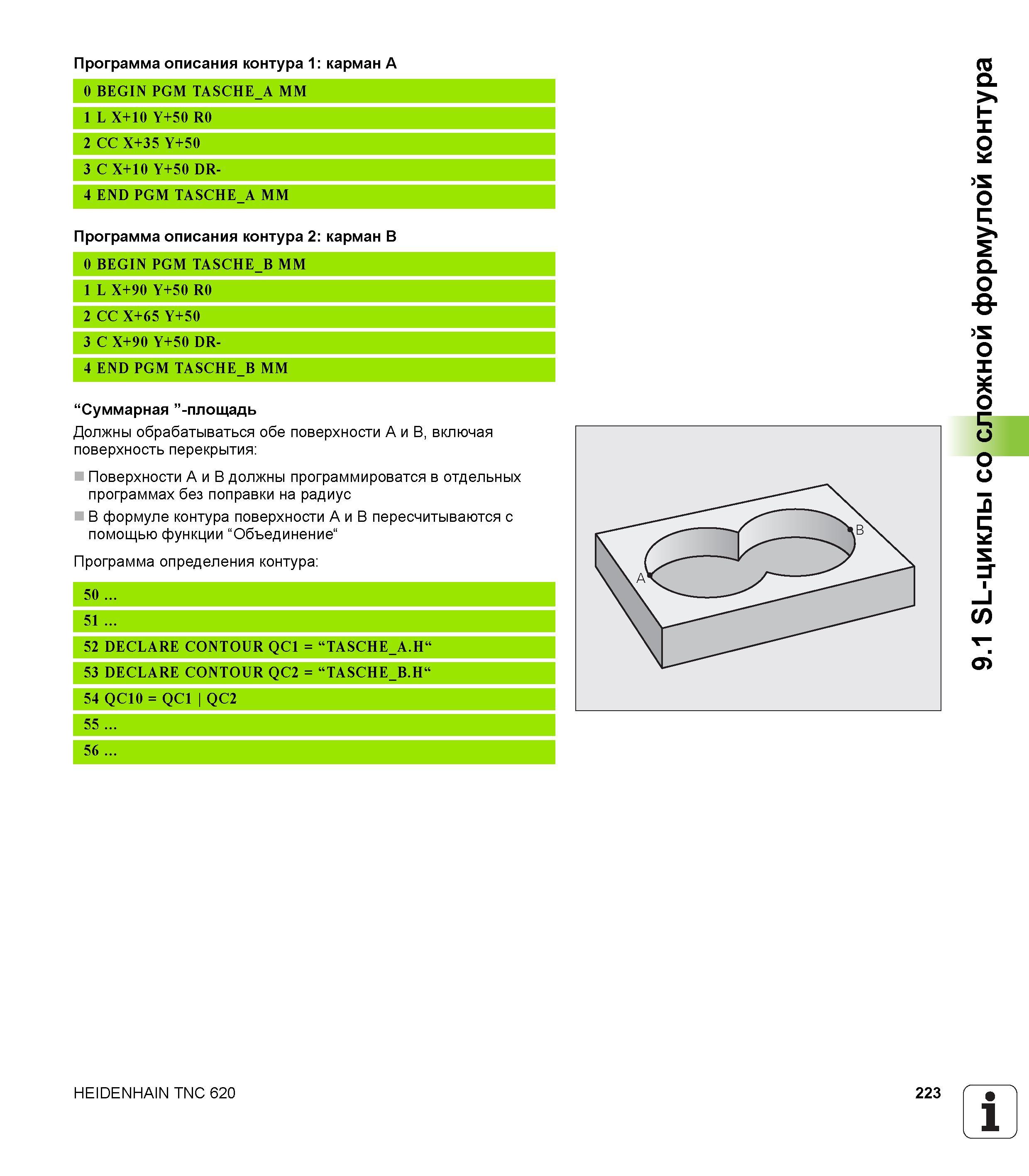

223 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.223
223 Программа описания контура 1 карман А Программа описания контура 2 карман В “Суммарная ’’-площадь Должны обрабатываться обе поверхности A и B, вк Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов систем числового программного управления станочного металлообрабатывающего оборудования 2011 Стр. 223

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 223 0223 Lab2u

Программа описания контура 1 карман А Программа описания контура 2 карман В “Суммарная ’’-площадь Должны обрабатываться обе поверхности A и B, включая поверхность перекрытия Поверхности A и B должны программироватся в отдельных программах без поправки на радиус В формуле контура поверхности A и B пересчитываются с помощью функции “Объединение" Программа определения контура HEIDENHAIN TNC 620 223 1 9.1 SL-циклы со сложной формулой контура
