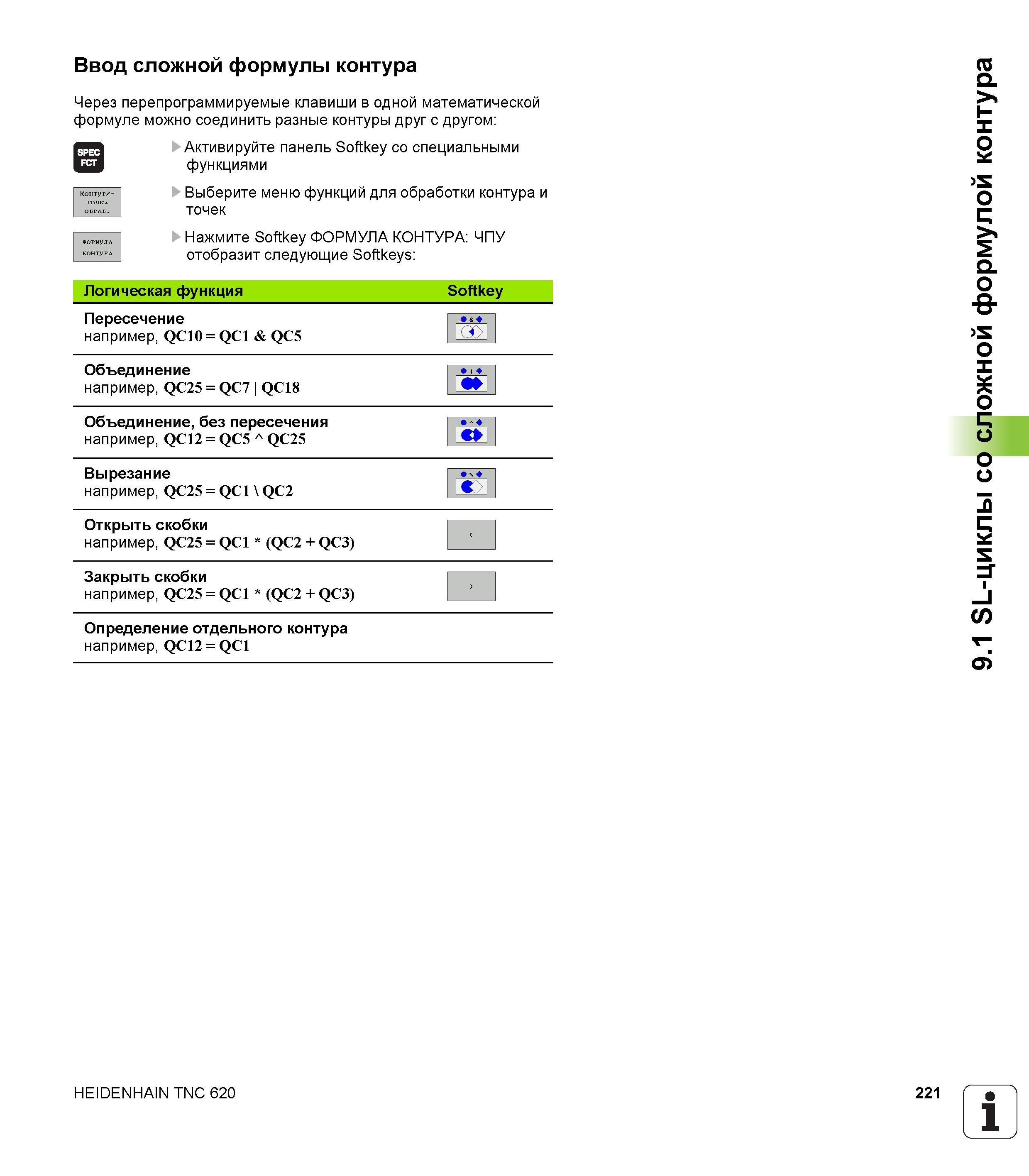

Ввод сложной формулы контура Через перепрограммируемые клавиши в одной математической формуле можно соединить разные контуры друг с другом Активируйте панель Softkey со специальными функциями Выберите меню функций для обработки контура и точек Нажмите Softkey ФОРМУЛА КОНТУРА ЧПУ отобразит следующие Softkeys Логическая функция Softkey Пересечение например, QC10 = QC1 & QC5 Объединение например, QC25 = QC7 | QC18 Объединение, без пересечения например, QC12 = QC5 л QC25 Вырезание например, QC25 = QC1 \ QC2 Открыть скобки например, QC25 = QC1 * (QC2 + QC3) Закрыть скобки например, QC25 = QC1 * (QC2 + QC3) Определение отдельного контура например, QC12 = QC1 HEIDENHAIN TNC 620 221 1 9.1 SL-циклы со сложной формулой контура
