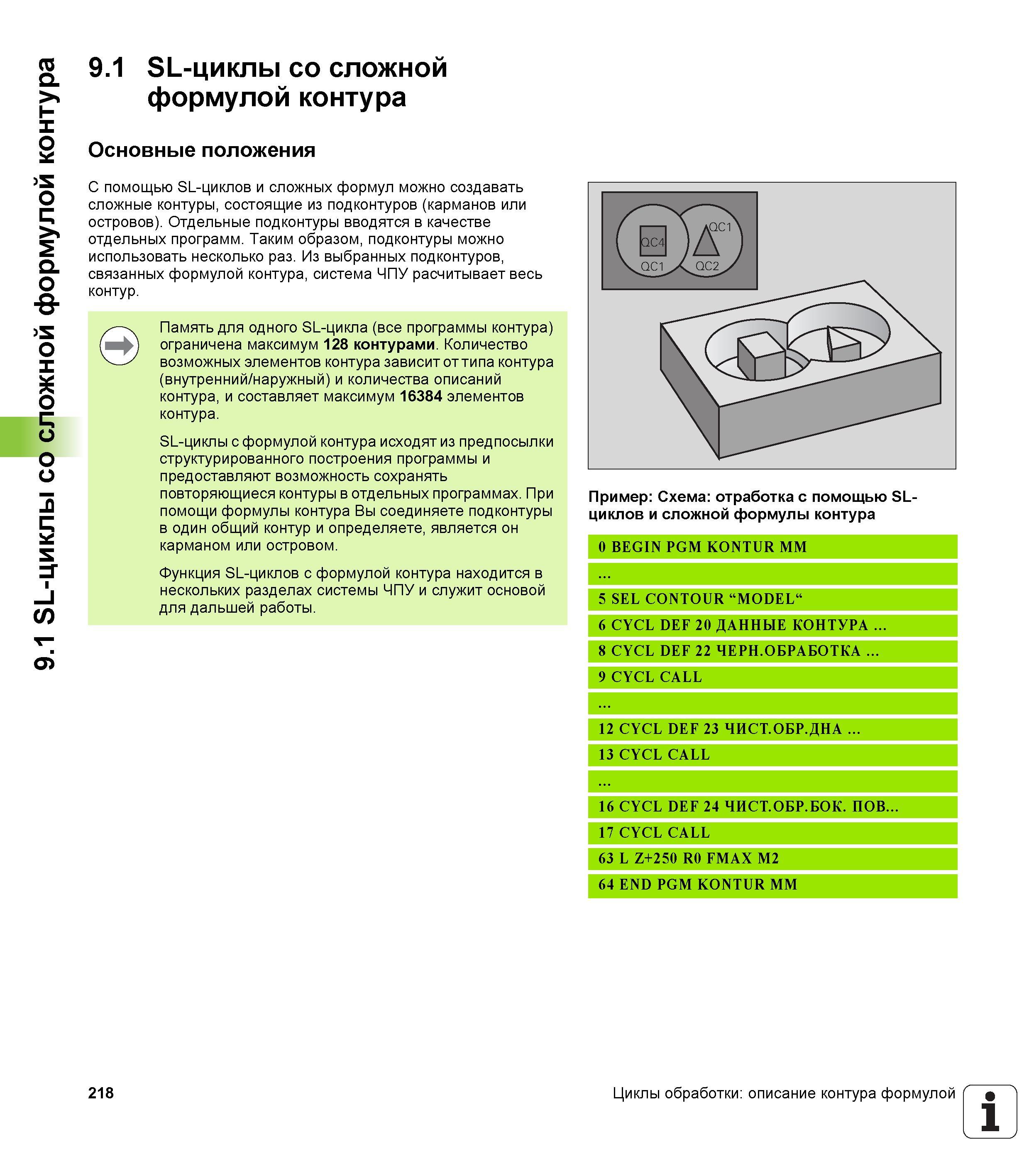

9.1 SL-циклы со сложной формулой контура 9.1 SL-циклы со сложной формулой контура Основные положения С помощью SL-циклов и сложных формул можно создавать сложные контуры, состоящие из подконтуров (карманов или островов). Отдельные подконтуры вводятся в качестве отдельных программ. Таким образом, подконтуры можно использовать несколько раз. Из выбранных подконтуров, связанных формулой контура, система ЧПУ расчитывает весь контур. Память для одного SL-цикла (все программы контура) ограничена максимум 128 контурами. Количество возможных элементов контура зависит от типа контура (внутренний/наружный) и количества описаний контура, и составляет максимум 16384 элементов контура. SL-циклы с формулой контура исходят из предпосылки структурированного построения программы и предоставляют возможность сохранять повторяющиеся контуры в отдельных программах. При помощи формулы контура Вы соединяете подконтуры в один общий контур и определяете, является он карманом или островом. Функция SL-циклов с формулой контура находится в нескольких разделах системы ЧПУ и служит основой для дальшей работы. Пример Схема отработка с помощью SL-циклов и сложной формулы контура 0 BEGIN PGM KONTUR MM 5 SEL CONTOUR “MODEL“ 6 CYCL DEF 20 ДАННЫЕ КОНТУРА 8 CYCL DEF 22 ЧЕРН.ОБРАБОТКА 9 CYCL CALL 12 CYCL DEF 23 ЧИСТ.ОБР.ДНА 13 CYCL CALL 16 CYCL DEF 24 ЧИСТ.ОБР.БОК. ПОВ. 17 CYCL CALL 63 L Z+250 R0 FMAX M2 64 END PGM KONTUR MM 218 Циклы обработки описание контура формулой 1
