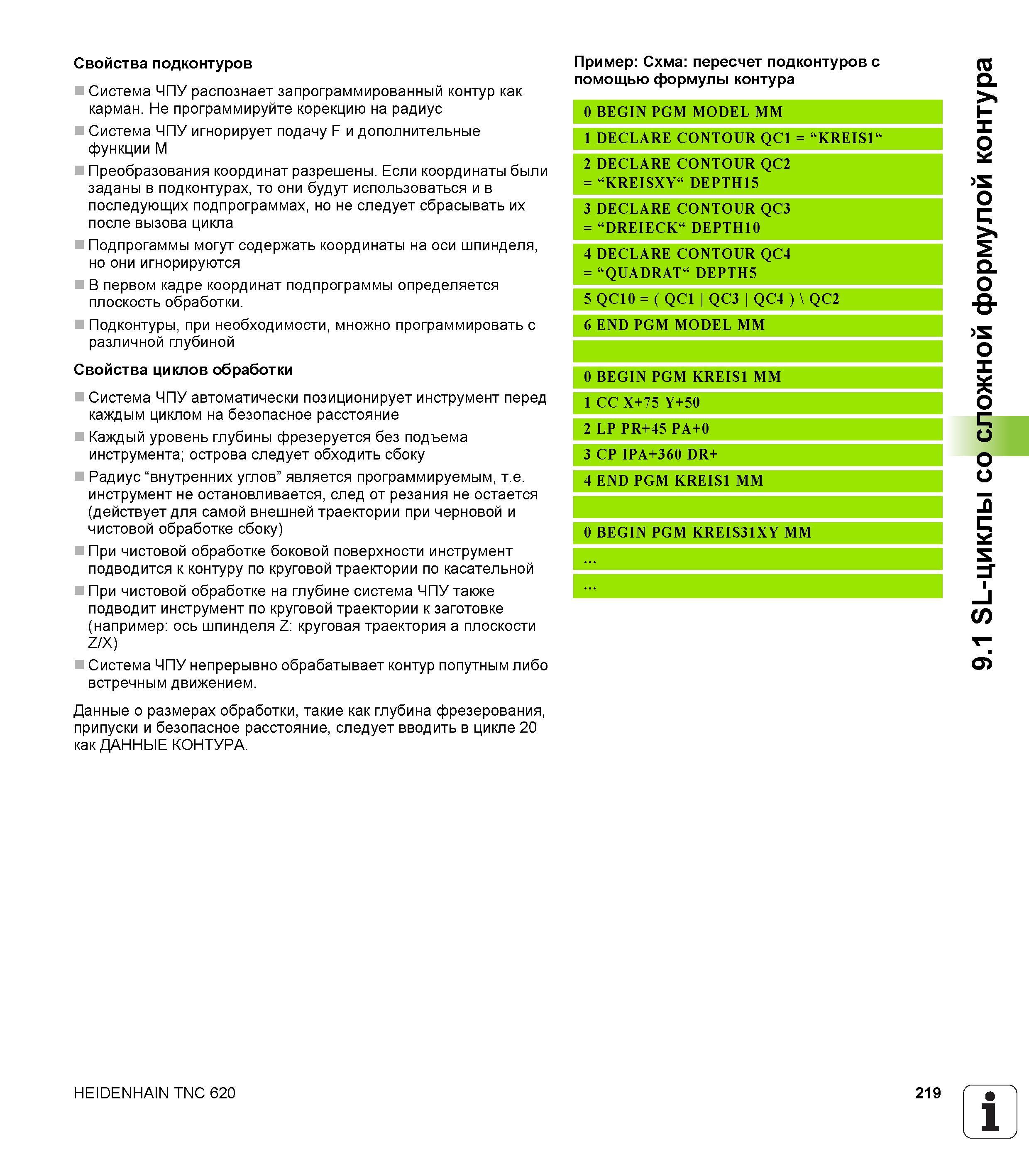

219 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.219

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 219 0219 Lab2u

Свойства подконтуров Система ЧПУ распознает запрограммированный контур как карман. Не программируйте корекцию на радиус Система ЧПУ игнорирует подачу F и дополнительные функции M Преобразования координат разрешены. Если координаты были заданы в подконтурах, то они будут использоваться и в последующих подпрограммах, но не следует сбрасывать их после вызова цикла Подпрогаммы могут содержать координаты на оси шпинделя, но они игнорируются В первом кадре координат подпрограммы определяется плоскость обработки. Подконтуры, при необходимости, множно программировать с различной глубиной Свойства циклов обработки Система ЧПУ автоматически позиционирует инструмент перед каждым циклом на безопасное расстояние Каждый уровень глубины фрезеруется без подъема инструмента; острова следует обходить сбоку Радиус “внутренних углов” является программируемым, т.е. инструмент не остановливается, след от резания не остается (действует для самой внешней траектории при черновой и чистовой обработке сбоку) При чистовой обработке боковой поверхности инструмент подводится к контуру по круговой траектории по касательной При чистовой обработке на глубине система ЧПУ также подводит инструмент по круговой траектории к заготовке (например ось шпинделя Z круговая траектория а плоскости Z/X) Система ЧПУ непрерывно обрабатывает контур попутным либо встречным движением. Данные о размерах обработки, такие как глубина фрезерования, припуски и безопасное расстояние, следует вводить в цикле 20 как ДАННЫЕ КОНТУРА. Пример Схма пересчет подконтуров с помощью формулы контура 0 BEGIN PGM MODEL MM 1 DECLARE CONTOUR QC1 = “KREIS1“ 2 DECLARE CONTOUR QC2 = “KREISXY“ DEPTH15 3 DECLARE CONTOUR QC3 = “DREIECK“ DEPTH10 4 DECLARE CONTOUR QC4 =“QUADRAT“DEPTH5 5 QC10 = ( QC1 | QC3 | QC4 ) \ QC2 6 END PGM MODEL MM 0 BEGIN PGM KREIS1 MM 1 CC X+75 Y+50 2 LP PR+45 PA+0 3 CP IPA+360 DR+ 4 END PGM KREIS1 MM 0 BEGIN PGM KREIS31XY MM HEIDENHAIN TNC 620 219 1 9.1 SL-циклы со сложной формулой контура
