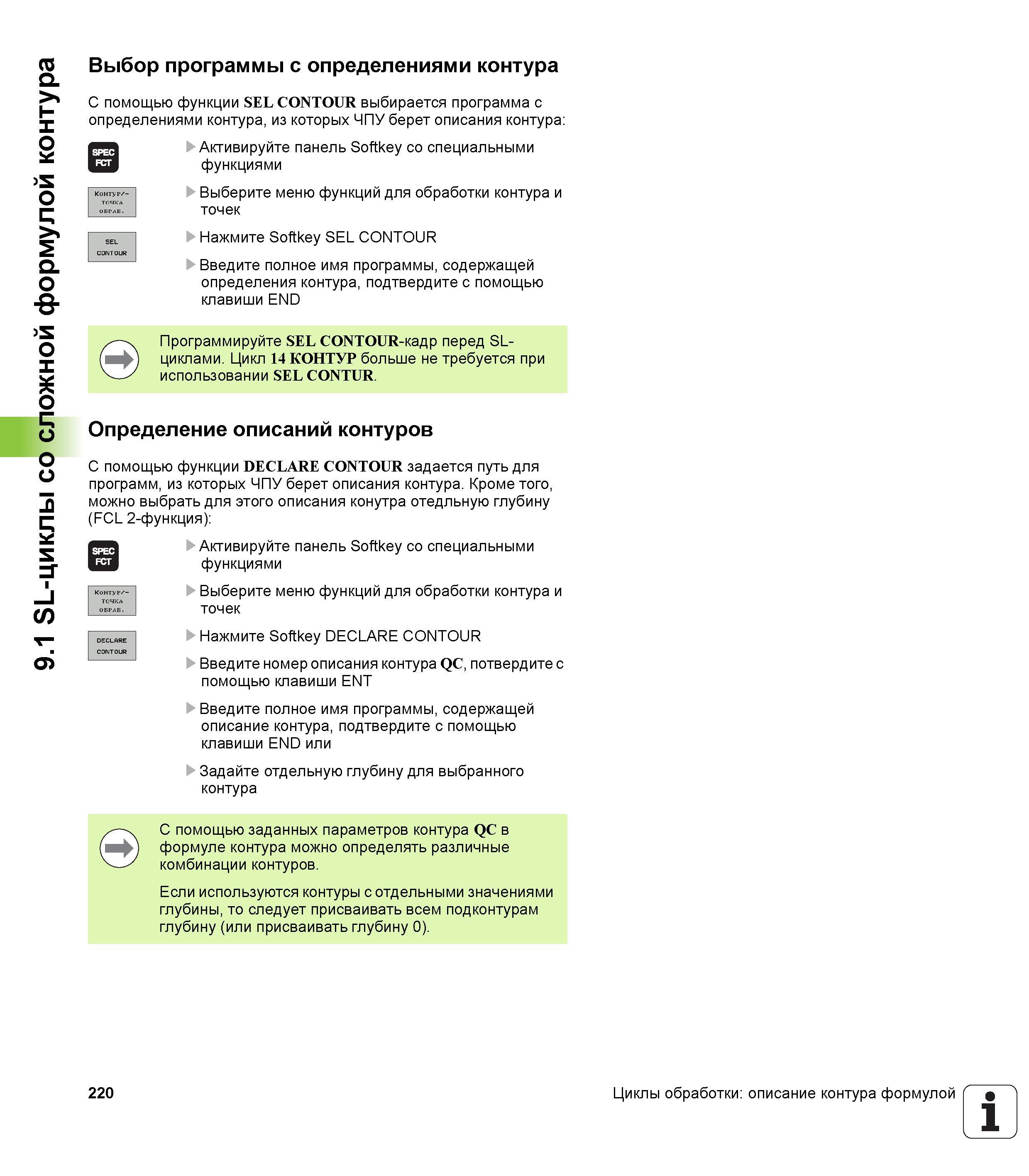

9.1 SL-циклы со сложной формулой контура Выбор программы с определениями контура С помощью функции SEL CONTOUR выбирается программа с определениями контура, из которых ЧПУ берет описания контура Активируйте панель Softkey со специальными функциями Выберите меню функций для обработки контура и точек Нажмите Softkey SEL CONTOUR Введите полное имя программы, содержащей определения контура, подтвердите с помощью клавиши END Программируйте SEL CONTOUR-кадр перед SL-циклами. Цикл 14 КОНТУР больше не требуется при использовании SEL CONTUR. Определение описаний контуров С помощью функции DECLARE CONTOUR задается путь для программ, из которых ЧПУ берет описания контура. Кроме того, можно выбрать для этого описания конутра отедльную глубину (FCL 2-функция) Активируйте панель Softkey со специальными функциями Выберите меню функций для обработки контура и точек Нажмите Softkey DECLARE CONTOUR Введите номер описания контура QC, потвердите с помощью клавиши ENT Введите полное имя программы, содержащей описание контура, подтвердите с помощью клавиши END или Задайте отдельную глубину для выбранного контура С помощью заданных параметров контура QC в формуле контура можно определять различные комбинации контуров. Если используются контуры с отдельными значениями глубины, то следует присваивать всем подконтурам глубину (или присваивать глубину 0). 220 Циклы обработки описание контура формулой 1
