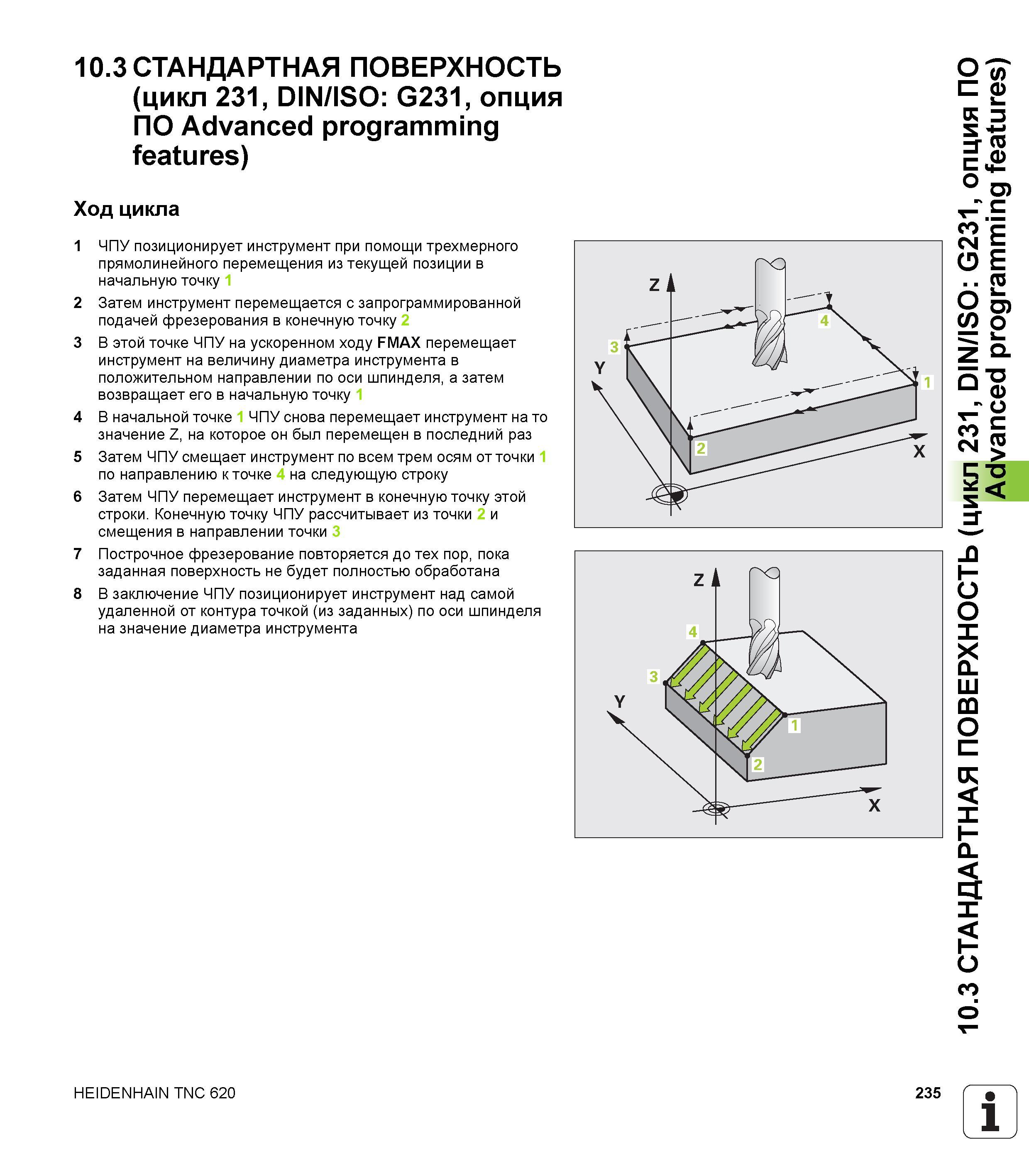

10.3 СТАНДАРТНАЯ ПОВЕРХНОСТЬ (цикл 231, DIN/ISO G231, опция ПО Advanced programming features) Ход цикла 1 ЧПУ позиционирует инструмент при помощи трехмерного прямолинейного перемещения из текущей позиции в начальную точку 1 2 Затем инструмент перемещается с запрограммированной подачей фрезерования в конечную точку 2 3 В этой точке ЧПУ на ускоренном ходу FMAX перемещает инструмент на величину диаметра инструмента в положительном направлении по оси шпинделя, а затем возвращает его в начальную точку 1 4 В начальной точке 1 ЧПУ снова перемещает инструмент на то значение Z, на которое он был перемещен в последний раз 5 Затем ЧПУ смещает инструмент по всем трем осям от точки 1 по направлению к точке 4 на следующую строку 6 Затем ЧПУ перемещает инструмент в конечную точку этой строки. Конечную точку ЧПУ рассчитывает из точки 2 и смещения в направлении точки 3 7 Построчное фрезерование повторяется до тех пор, пока заданная поверхность не будет полностью обработана 8 В заключение ЧПУ позиционирует инструмент над самой удаленной от контура точкой (из заданных) по оси шпинделя на значение диаметра инструмента HEIDENHAIN TNC 620 235 1 10.3 СТАНДАРТНАЯ ПОВЕРХНОСТЬ (цикл 231, DIN/ISO G231, опция ПО Advanced programming features)
