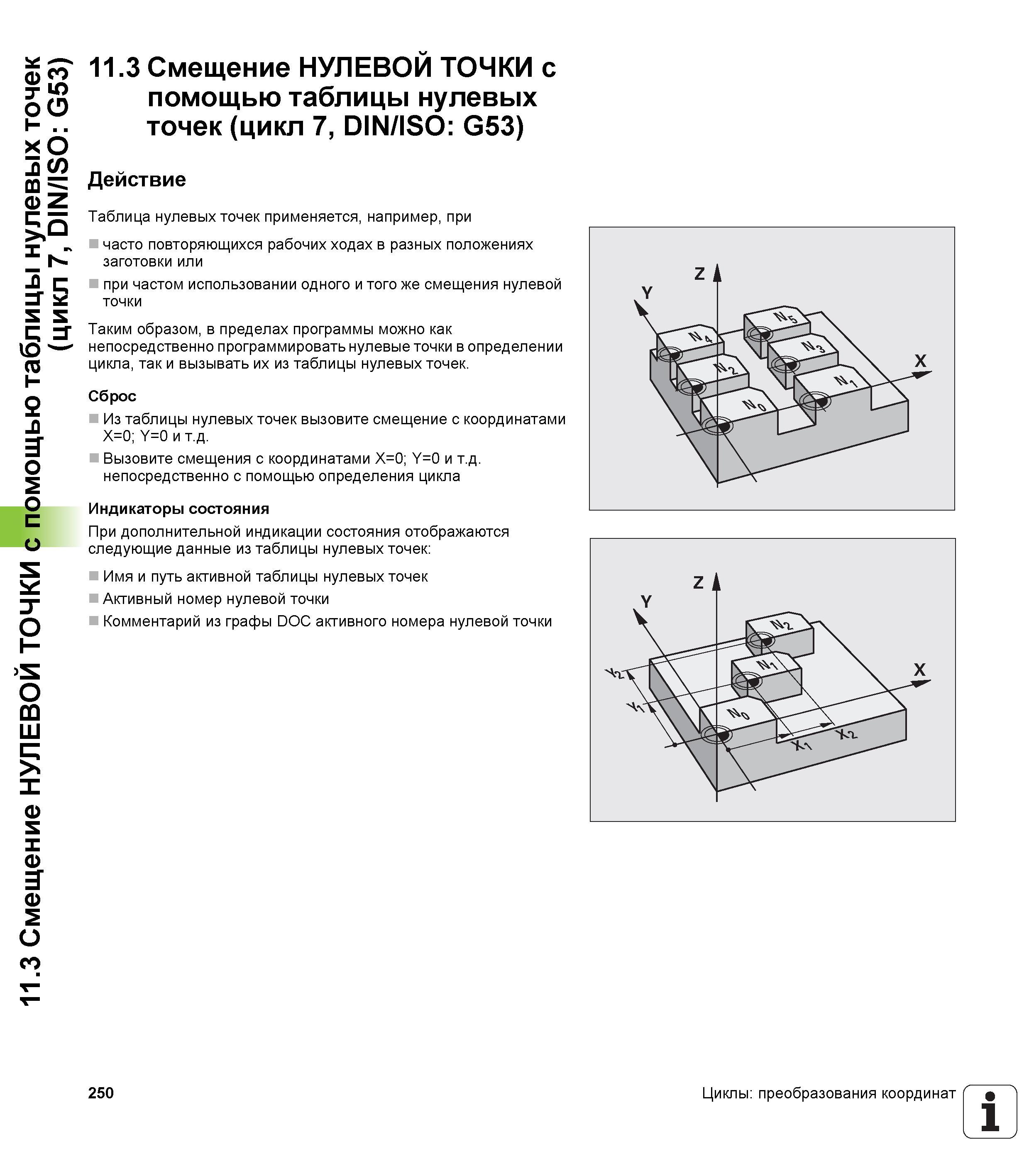

11.3 Смещение НУЛЕВОЙ ТОЧКИ с помощью таблицы нулевых точек (цикл 7, DIN/ISO G53) 11.3 Смещение НУЛЕВОЙ ТОЧКИ с помощью таблицы нулевых точек (цикл 7, DIN/ISO G53) Действие Таблица нулевых точек применяется, например, при часто повторяющихся рабочих ходах в разных положениях заготовки или при частом использовании одного и того же смещения нулевой точки Таким образом, в пределах программы можно как непосредственно программировать нулевые точки в определении цикла, так и вызывать их из таблицы нулевых точек. Сброс Из таблицы нулевых точек вызовите смещение с координатами X=0; Y=0 и т.д. Вызовите смещения с координатами X=0; Y=0 и т.д. непосредственно с помощью определения цикла Индикаторы состояния При дополнительной индикации состояния отображаются следующие данные из таблицы нулевых точек Имя и путь активной таблицы нулевых точек Активный номер нулевой точки Комментарий из графы DOC активного номера нулевой точки 250 Циклы преобразования координат 1
