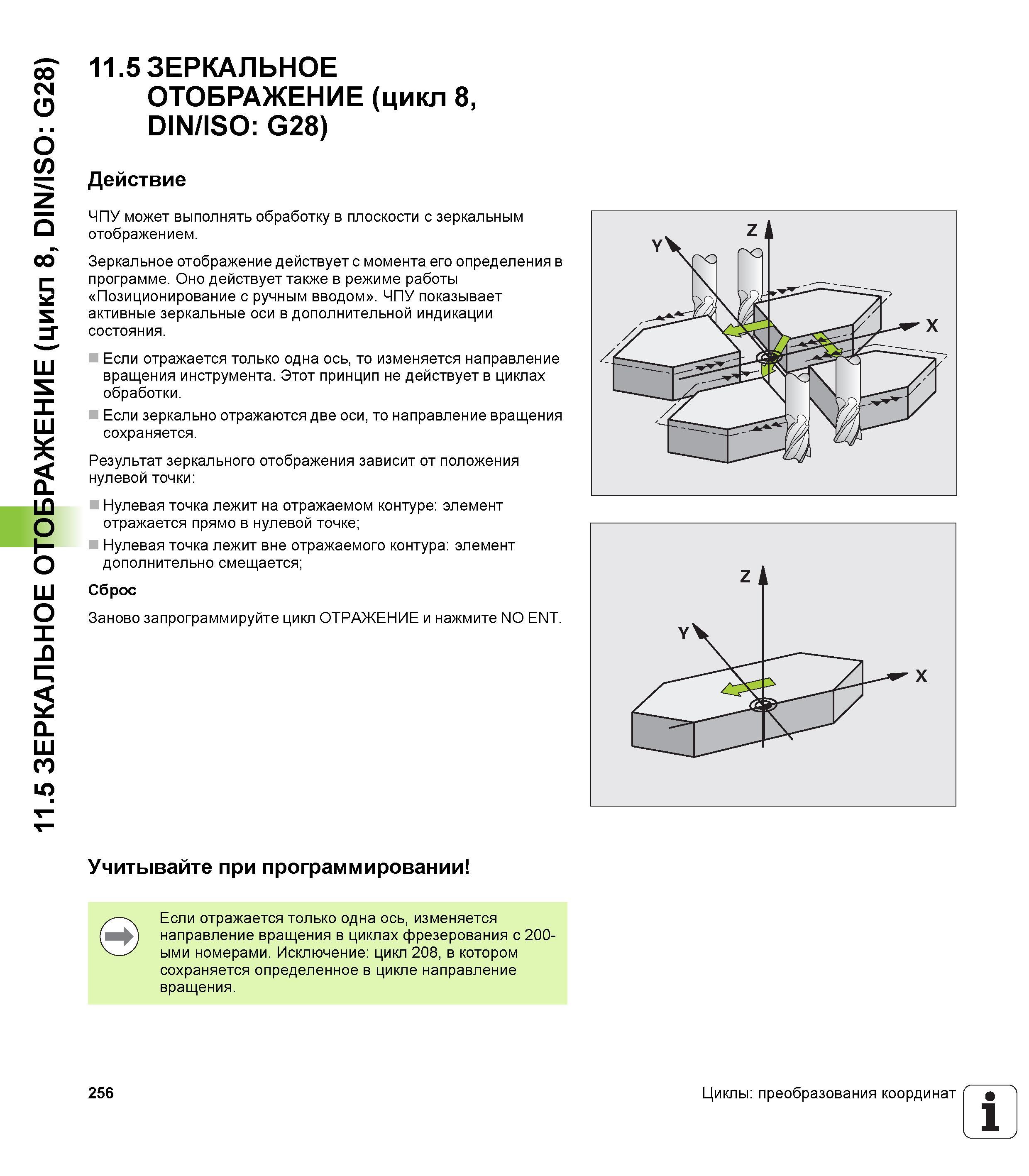

11.5 ЗЕРКАЛЬНОЕ ОТОБРАЖЕНИЕ (цикл 8, DIN/ISO G28) 11.5 ЗЕРКАЛЬНОЕ ОТОБРАЖЕНИЕ (цикл 8, DIN/ISO G28) Действие ЧПУ может выполнять обработку в плоскости с зеркальным отображением. Зеркальное отображение действует с момента его определения в программе. Оно действует также в режиме работы Позиционирование с ручным вводом . ЧПУ показывает активные зеркальные оси в дополнительной индикации состояния. Если отражается только одна ось, то изменяется направление вращения инструмента. Этот принцип не действует в циклах обработки. Если зеркально отражаются две оси, то направление вращения сохраняется. Результат зеркального отображения зависит от положения нулевой точки Нулевая точка лежит на отражаемом контуре элемент отражается прямо в нулевой точке; Нулевая точка лежит вне отражаемого контура элемент дополнительно смещается; Сброс Заново запрограммируйте цикл ОТРАЖЕНИЕ и нажмите NO ENT. Учитывайте при программировании Если отражается только одна ось, изменяется направление вращения в циклах фрезерования с 200ыми номерами. Исключение цикл 208, в котором сохраняется определенное в цикле направление вращения. 256 Циклы преобразования координат 1
