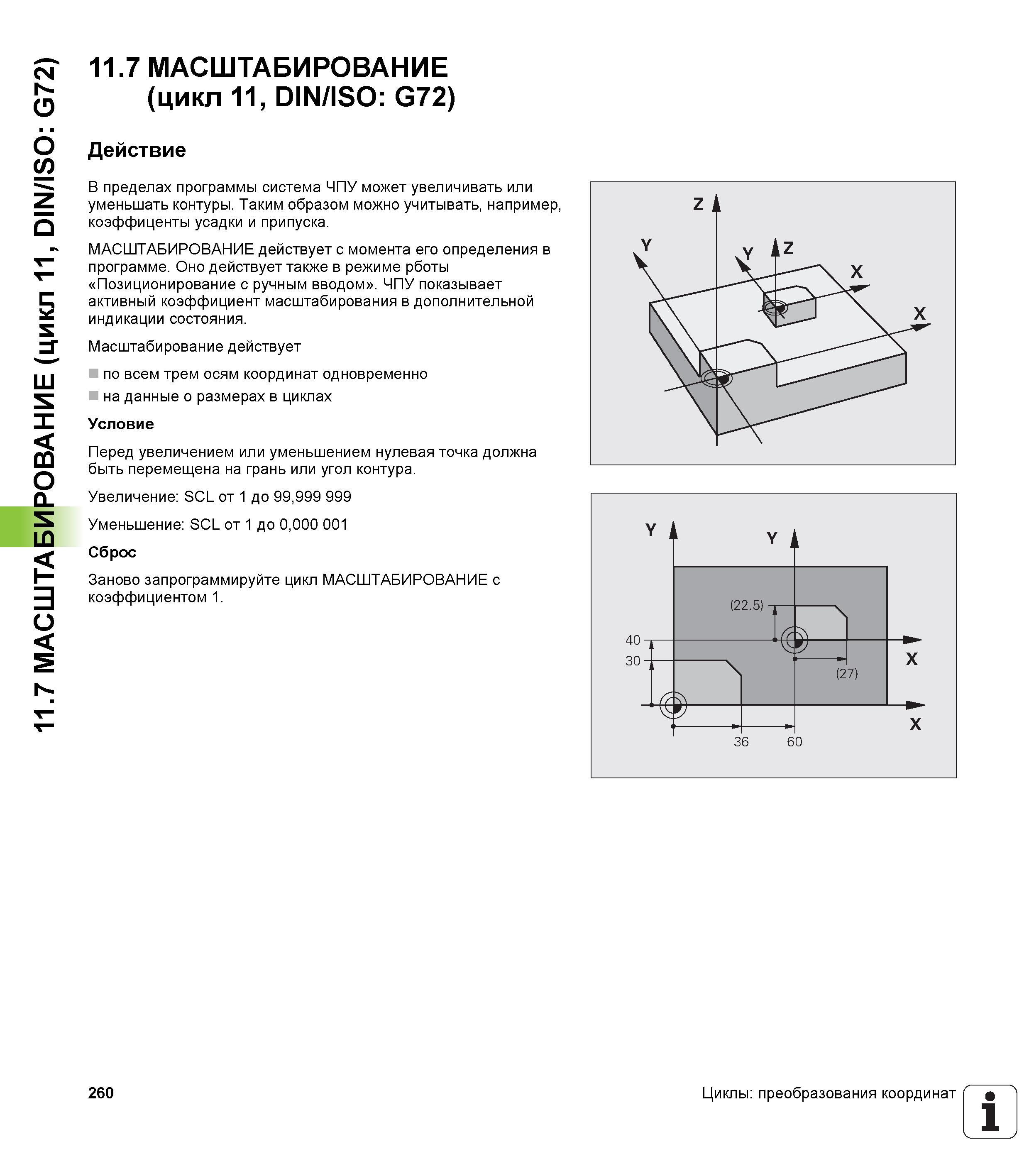

11.7 МАСШТАБИРОВАНИЕ (цикл 11, DIN/ISO G72) 11.7 МАСШТАБИРОВАНИЕ (цикл 11, DIN/ISO G72) Действие В пределах программы система ЧПУ может увеличивать или уменьшать контуры. Таким образом можно учитывать, например, коэффиценты усадки и припуска. МАСШТАБИРОВАНИЕ действует с момента его определения в программе. Оно действует также в режиме рботы Позиционирование с ручным вводом . ЧПУ показывает активный коэффициент масштабирования в дополнительной индикации состояния. Масштабирование действует по всем трем осям координат одновременно на данные о размерах в циклах Условие Перед увеличением или уменьшением нулевая точка должна быть перемещена на грань или угол контура. Увеличение SCL от 1 до 99,999 999 Уменьшение SCL от 1 до 0,000 001 Сброс Заново запрограммируйте цикл МАСШТАБИРОВАНИЕ с коэффициентом 1. 260 Циклы преобразования координат 1
