153 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.153

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 153 0153 Lab2u

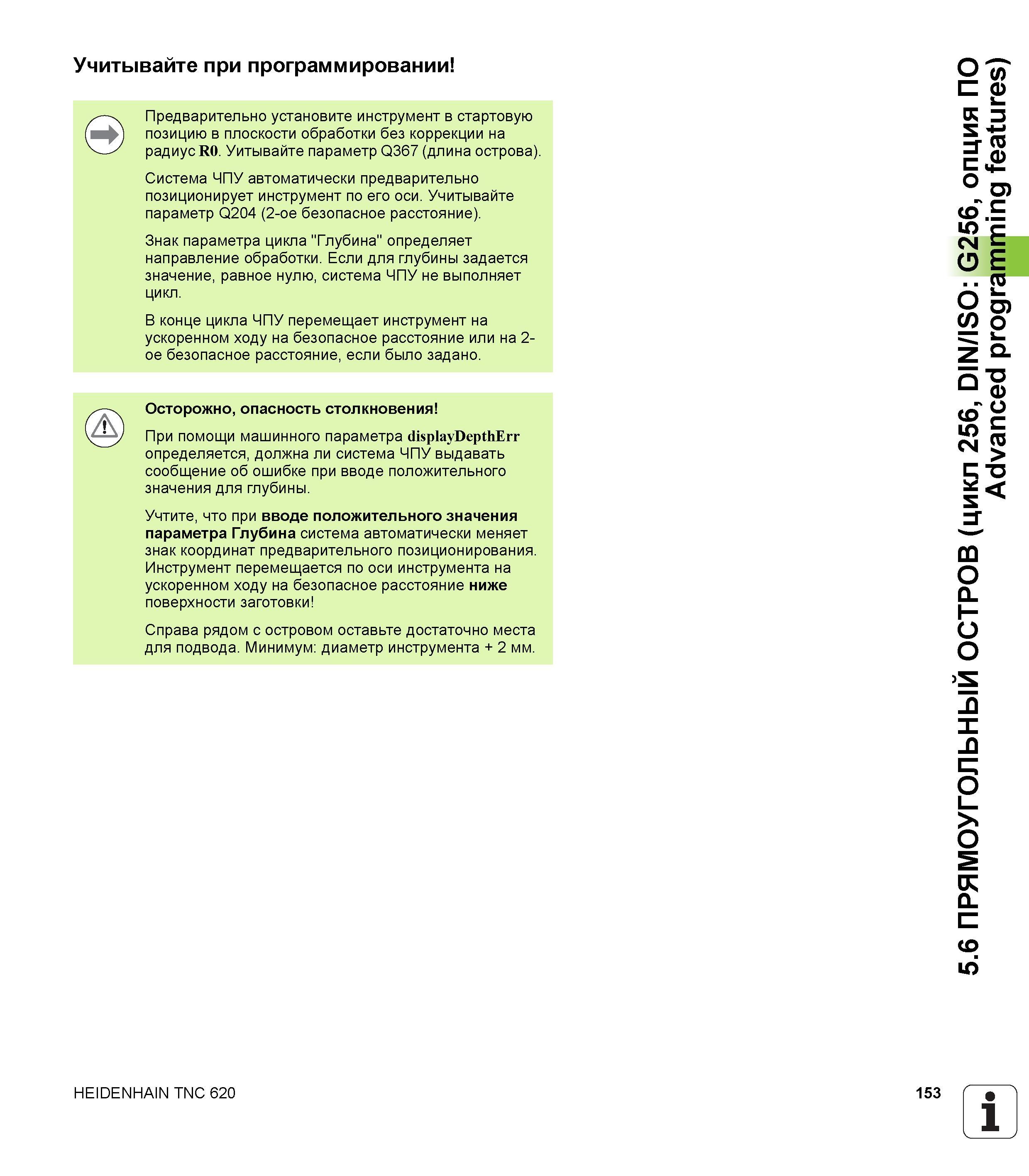

Учитывайте при программировании Предварительно установите инструмент в стартовую позицию в плоскости обработки без коррекции на радиус R0. Уитывайте параметр Q367 (длина острова). Система ЧПУ автоматически предварительно позиционирует инструмент по его оси. Учитывайте параметр Q204 (2-ое безопасное расстояние). Знак параметра цикла "Глубина" определяет направление обработки. Если для глубины задается значение, равное нулю, система ЧПУ не выполняет цикл. В конце цикла ЧПУ перемещает инструмент на ускоренном ходу на безопасное расстояние или на 2ое безопасное расстояние, если было задано. Осторожно, опасность столкновения При помощи машинного параметра displayDepthErr определяется, должна ли система ЧПУ выдавать сообщение об ошибке при вводе положительного значения для глубины. Учтите, что при вводе положительного значения параметра Глубина система автоматически меняет знак координат предварительного позиционирования. Инструмент перемещается по оси инструмента на ускоренном ходу на безопасное расстояние ниже поверхности заготовки Справа рядом с островом оставьте достаточно места для подвода. Минимум диаметр инструмента + 2 мм. HEIDENHAIN TNC 620 153 1 5.6 ПРЯМОУГОЛЬНЫЙ ОСТРОВ (цикл 256, DIN/ISO G256, опция ПО Advanced programming features)
