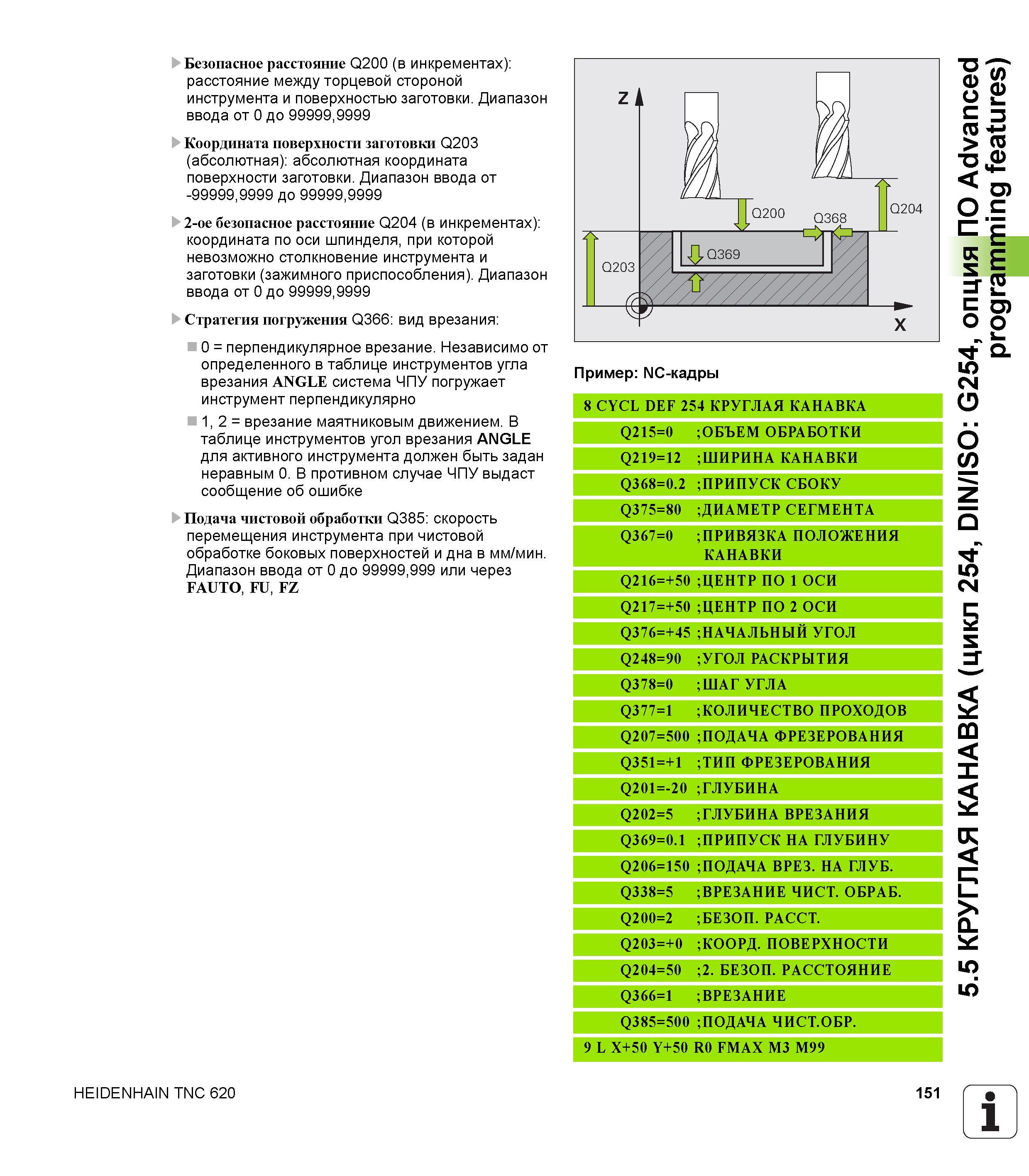

Безопасное расстояние Q200 (в инкрементах) расстояние между торцевой стороной инструмента и поверхностью заготовки. Диапазон ввода от 0 до 99999,9999 Координата поверхности заготовки Q203 (абсолютная) абсолютная координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-ое безопасное расстояние Q204 (в инкрементах) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 Стратегия погружения Q366 вид врезания 0 = перпендикулярное врезание. Независимо от определенного в таблице инструментов угла врезания ANGLE система ЧПУ погружает инструмент перпендикулярно 1, 2 = врезание маятниковым движением. В таблице инструментов угол врезания ANGLE для активного инструмента должен быть задан неравным 0. В противном случае ЧПУ выдаст сообщение об ошибке Подача чистовой обработки Q385 скорость перемещения инструмента при чистовой обработке боковых поверхностей и дна в мм/мин. Диапазон ввода от 0 до 99999,999 или через FAUTO, FU, FZ Пример NC-кадры 8 CYCL DEF 254 КРУГЛАЯ КАНАВКА Q215=0 ;ОБЪЕМ ОБРАБОТКИ Q219=12 ;ШИРИНА КАНАВКИ Q368=0.2 ;ПРИПУСК СБОКУ Q375=80 ;ДИАМЕТР СЕГМЕНТА Q367=0 ;ПРИВЯЗКА ПОЛОЖЕНИЯ КАНАВКИ Q216=+50 ;ЦЕНТР ПО 1 ОСИ Q217=+50 ;ЦЕНТР ПО 2 ОСИ 5 4 + = 6 7 3 Q ;НАЧАЛЬНЫЙ УГОЛ Q248=90 ;УГОЛ РАСКРЫТИЯ Q378=0 ;ШАГ УГЛА Q377=1 ;КОЛИЧЕСТВО ПРОХОДОВ Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ Q201=-20 ; ГЛУБИНА Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ Q369=0.1 ;ПРИПУСК НА ГЛУБИНУ Q206=150 Б. У ГЛУ А Н З. Е Р В < % Д О ;П Q338=5 ;ВРЕЗАНИЕ ЧИСТ. ОБРАБ. Q200=2 ;БЕЗОП. РАССТ. Q203=+0 ;КООРД. ПОВЕРХНОСТИ Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ Q366=1 ;ВРЕЗАНИЕ 0 0 5 = 5 8 3 Q ;ПОДАЧА ЧИСТ.ОБР. 9 L X+50 Y+50 R0 FMAX M3 M99 HEIDENHAIN TNC 620 151 1 5.5 КРУГЛАЯ КАНАВКА (цикл 254, DIN/ISO G254, опция ПО Advanced programming features)
