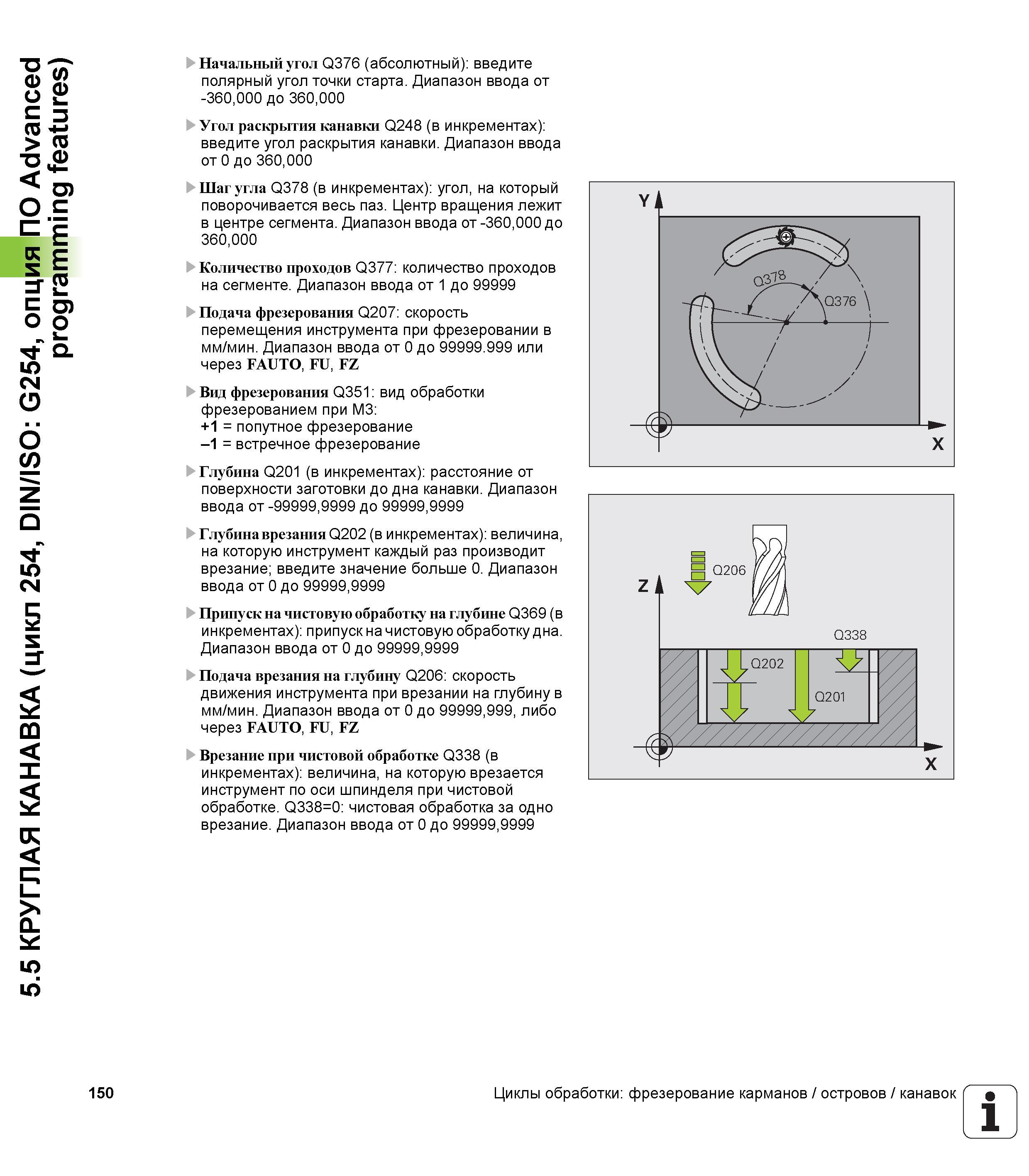

5.5 КРУГЛАЯ КАНАВКА (цикл 254, DIN/ISO G254, опция ПО Advanced programming features) Начальный угол Q376 (абсолютный) введите полярный угол точки старта. Диапазон ввода от -360,000 до 360,000 Угол раскрытия канавки Q248 (в инкрементах) введите угол раскрытия канавки. Диапазон ввода от 0 до 360,000 Шаг угла Q378 (в инкрементах) угол, на который поворочивается весь паз. Центр вращения лежит в центре сегмента. Диапазон ввода от -360,000 до 360,000 Количество проходов Q377 количество проходов на сегменте. Диапазон ввода от 1 до 99999 Подача фрезерования Q207 скорость перемещения инструмента при фрезеровании в мм/мин. Диапазон ввода от 0 до 99999.999 или через FAUTO, FU, FZ Вид фрезерования Q351 вид обработки фрезерованием при M3 +1 = попутное фрезерование -1 = встречное фрезерование Глубина Q201 (в инкрементах) расстояние от поверхности заготовки до дна канавки. Диапазон ввода от -99999,9999 до 99999,9999 Глубина врезания Q202 (в инкрементах) величина, на которую инструмент каждый раз производит врезание; введите значение больше 0. Диапазон ввода от 0 до 99999,9999 Припуск на чистовую обработку на глубине Q369 (в инкрементах) припуск на чистовую обработку дна. Диапазон ввода от 0 до 99999,9999 Подача врезания на глубину Q206 скорость движения инструмента при врезании на глубину в мм/мин. Диапазон ввода от 0 до 99999,999, либо через FAUTO, FU, FZ Врезание при чистовой обработке Q338 (в инкрементах) величина, на которую врезается инструмент по оси шпинделя при чистовой обработке. Q338=0 чистовая обработка за одно врезание. Диапазон ввода от 0 до 99999,9999 150 Циклы обработки фрезерование карманов / островов / канавок 1
