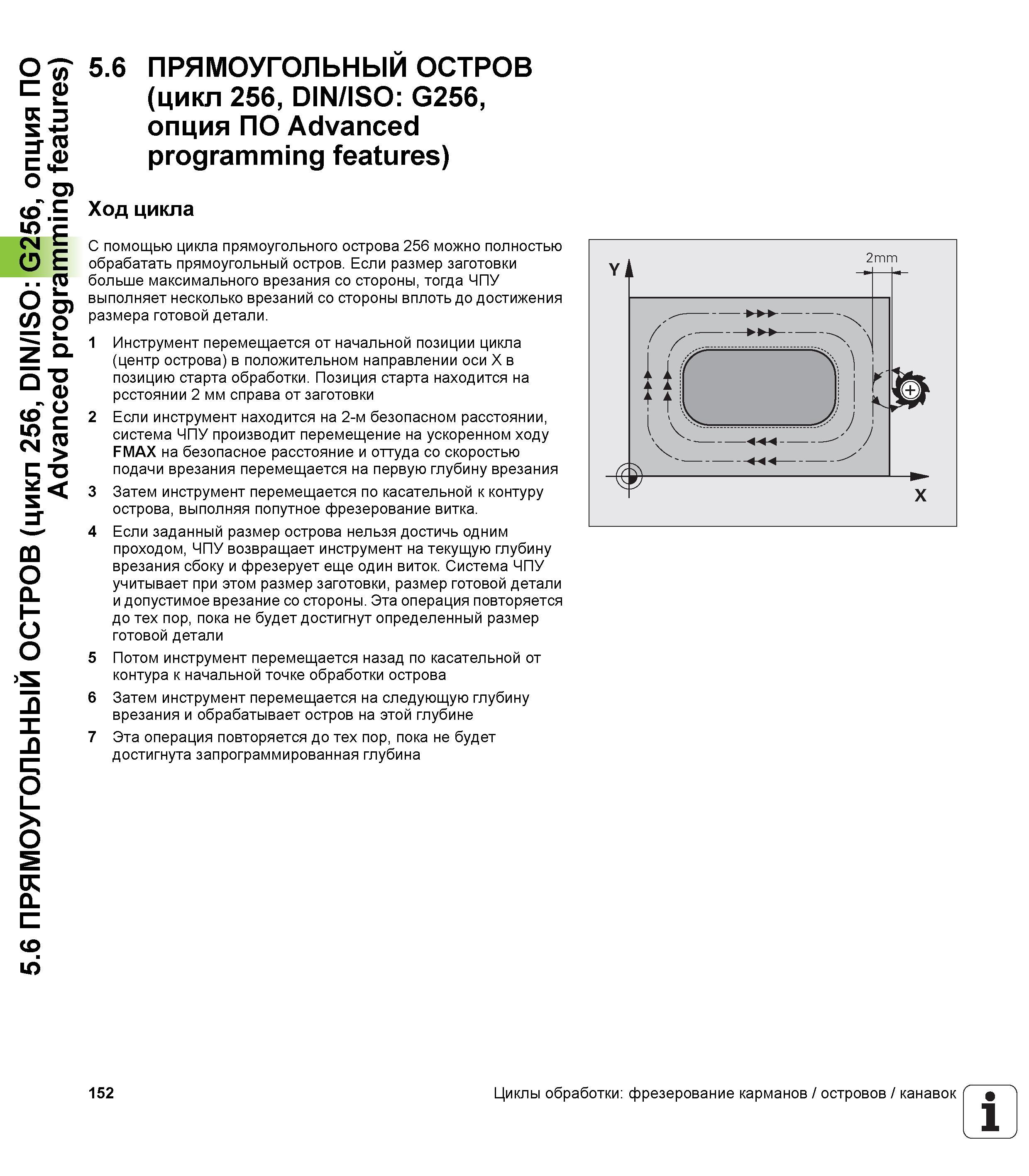

5.6 ПРЯМОУГОЛЬНЫЙ ОСТРОВ (цикл 256, DIN/ISO G256, опция ПО Advanced programming features) 5.6 ПРЯМОУГОЛЬНЫЙ ОСТРОВ (цикл 256, DIN/ISO G256, опция ПО Advanced programming features) Ход цикла С помощью цикла прямоугольного острова 256 можно полностью обрабатать прямоугольный остров. Если размер заготовки больше максимального врезания со стороны, тогда ЧПУ выполняет несколько врезаний со стороны вплоть до достижения размера готовой детали. 1 Инструмент перемещается от начальной позиции цикла (центр острова) в положительном направлении оси X в позицию старта обработки. Позиция старта находится на рсстоянии 2 мм справа от заготовки 2 Если инструмент находится на 2-м безопасном расстоянии, система ЧПУ производит перемещение на ускоренном ходу FMAX на безопасное расстояние и оттуда со скоростью подачи врезания перемещается на первую глубину врезания 3 Затем инструмент перемещается по касательной к контуру острова, выполняя попутное фрезерование витка. 4 Если заданный размер острова нельзя достичь одним проходом, ЧПУ возвращает инструмент на текущую глубину врезания сбоку и фрезерует еще один виток. Система ЧПУ учитывает при этом размер заготовки, размер готовой детали и допустимое врезание со стороны. Эта операция повторяется до тех пор, пока не будет достигнут определенный размер готовой детали 5 Потом инструмент перемещается назад по касательной от контура к начальной точке обработки острова 6 Затем инструмент перемещается на следующую глубину врезания и обрабатывает остров на этой глубине 7 Эта операция повторяется до тех пор, пока не будет достигнута запрограммированная глубина 152 Циклы обработки фрезерование карманов / островов / канавок 1
