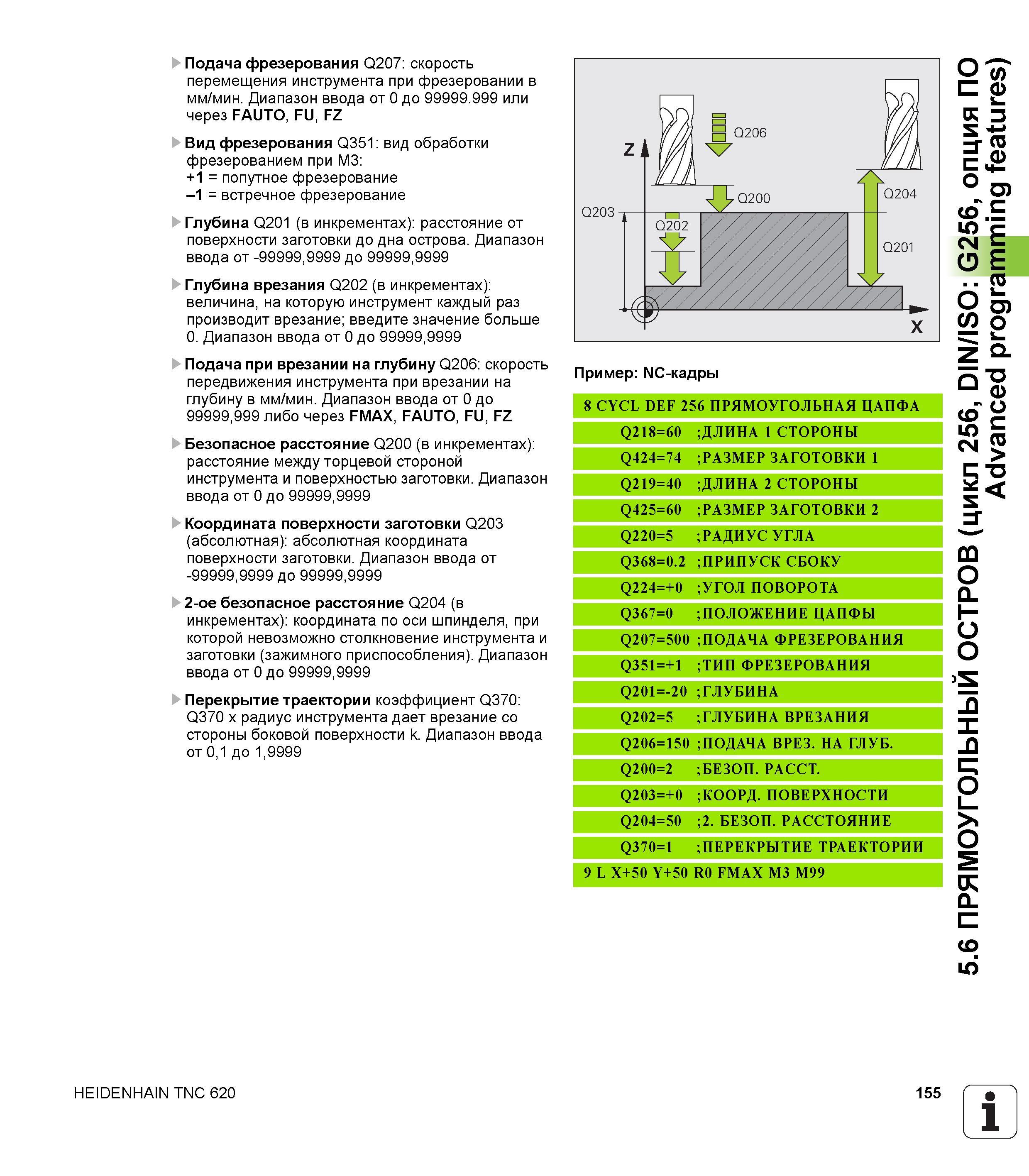

155 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.155

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 155 0155 Lab2u

Подача фрезерования Q207 скорость перемещения инструмента при фрезеровании в мм/мин. Диапазон ввода от 0 до 99999.999 или через FAUTO, FU, FZ Вид фрезерования Q351 вид обработки фрезерованием при M3 +1 = попутное фрезерование -1 = встречное фрезерование Глубина Q201 (в инкрементах) расстояние от поверхности заготовки до дна острова. Диапазон ввода от -99999,9999 до 99999,9999 Глубина врезания Q202 (в инкрементах) величина, на которую инструмент каждый раз производит врезание; введите значение больше 0. Диапазон ввода от 0 до 99999,9999 Подача при врезании на глубину Q206 скорость передвижения инструмента при врезании на глубину в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FMAX, FAUTO, FU, FZ Безопасное расстояние Q200 (в инкрементах) расстояние между торцевой стороной инструмента и поверхностью заготовки. Диапазон ввода от 0 до 99999,9999 Координата поверхности заготовки Q203 (абсолютная) абсолютная координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-ое безопасное расстояние Q204 (в инкрементах) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 Перекрытие траектории коэффициент Q370 Q370 x радиус инструмента дает врезание со стороны боковой поверхности k. Диапазон ввода от 0,1 до 1,9999 Пример NC-кадры 8 CYCL DEF 256 ПРЯМОУГОЛЬНАЯ ЦАПФА Q218=60 ;ДЛИНА 1 СТОРОНЫ Q424=74 ;РАЗМЕР ЗАГОТОВКИ 1 Q219=40 ;ДЛИНА 2 СТОРОНЫ Q425=60 ;РАЗМЕР ЗАГОТОВКИ 2 Q220=5 ; РАДИУС УГЛА Q368=0.2 ;ПРИПУСК СБОКУ Q224=+0 ;УГОЛ ПОВОРОТА Q367=0 ;ПОЛОЖЕНИЕ ЦАПФЫ 0 0 5 = 7 0 2 Q ;ПОДАЧА ФРЕЗЕРОВАНИЯ Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ Q201=-20 ; ГЛУБИНА Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ Q206=150 Б. У ГЛУ А Н З. Е Р В < % Д О ;П Q200=2 ;БЕЗОП. РАССТ. Q203=+0 ;КООРД. ПОВЕРХНОСТИ Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ Q370=1 ;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ 9 L X+50 Y+50 R0 FMAX M3 M99 HEIDENHAIN TNC 620 155 1 5.6 ПРЯМОУГОЛЬНЫЙ ОСТРОВ (цикл 256, DIN/ISO G256, опция ПО Advanced programming features)
