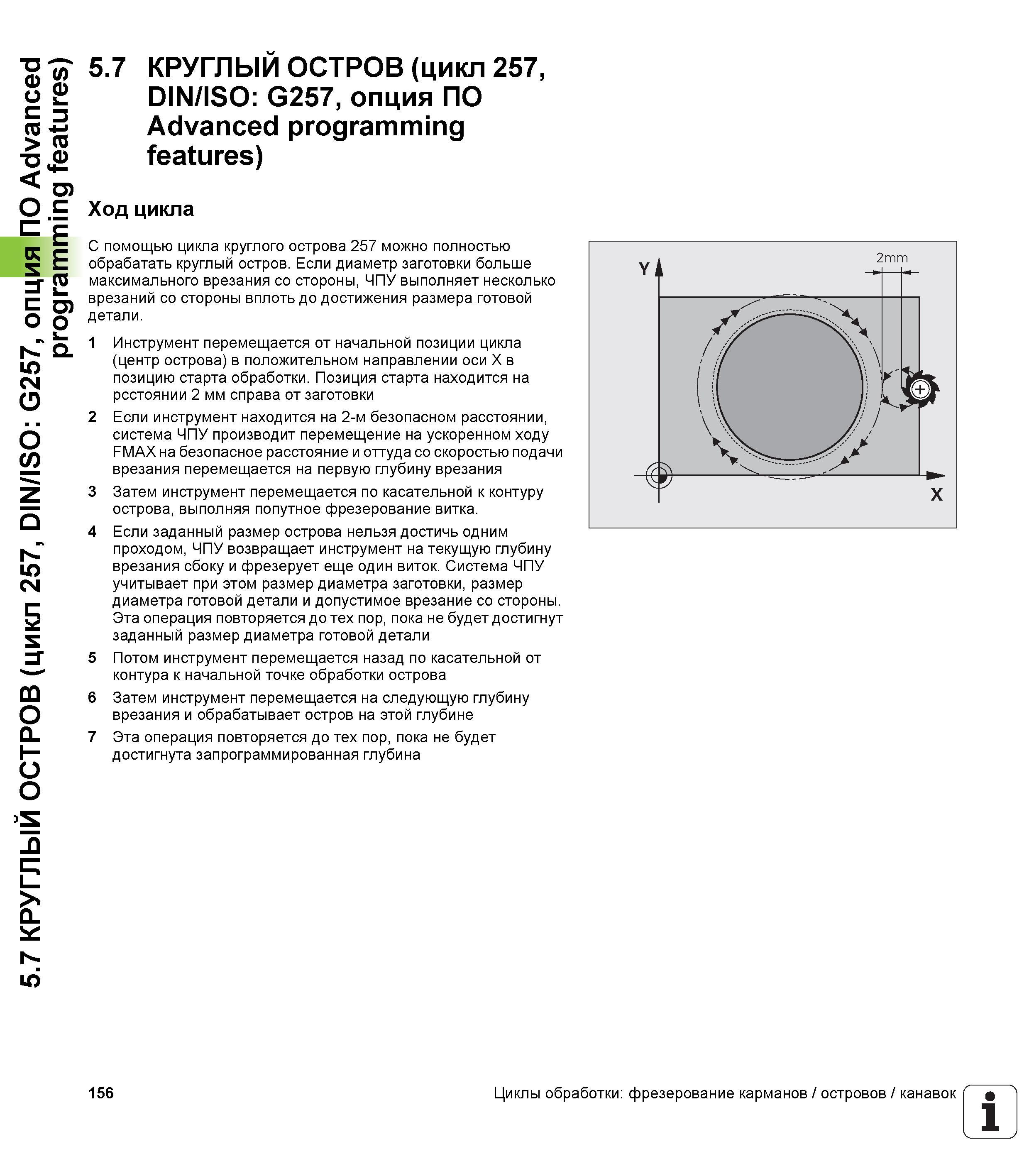

5.7 КРУГЛЫЙ ОСТРОВ (цикл 257, DIN/ISO G257, опция ПО Advanced programming features) 5.7 КРУГЛЫЙ ОСТРОВ (цикл 257, DIN/ISO G257, опция ПО Advanced programming features) Ход цикла С помощью цикла круглого острова 257 можно полностью обрабатать круглый остров. Если диаметр заготовки больше максимального врезания со стороны, ЧПУ выполняет несколько врезаний со стороны вплоть до достижения размера готовой детали. 1 Инструмент перемещается от начальной позиции цикла (центр острова) в положительном направлении оси X в позицию старта обработки. Позиция старта находится на рсстоянии 2 мм справа от заготовки 2 Если инструмент находится на 2-м безопасном расстоянии, система ЧПУ производит перемещение на ускоренном ходу FMAX на безопасное расстояние и оттуда со скоростью подачи врезания перемещается на первую глубину врезания 3 Затем инструмент перемещается по касательной к контуру острова, выполняя попутное фрезерование витка. 4 Если заданный размер острова нельзя достичь одним проходом, ЧПУ возвращает инструмент на текущую глубину врезания сбоку и фрезерует еще один виток. Система ЧПУ учитывает при этом размер диаметра заготовки, размер диаметра готовой детали и допустимое врезание со стороны. Эта операция повторяется до тех пор, пока не будет достигнут заданный размер диаметра готовой детали 5 Потом инструмент перемещается назад по касательной от контура к начальной точке обработки острова 6 Затем инструмент перемещается на следующую глубину врезания и обрабатывает остров на этой глубине 7 Эта операция повторяется до тех пор, пока не будет достигнута запрограммированная глубина 156 Циклы обработки фрезерование карманов / островов / канавок 1
