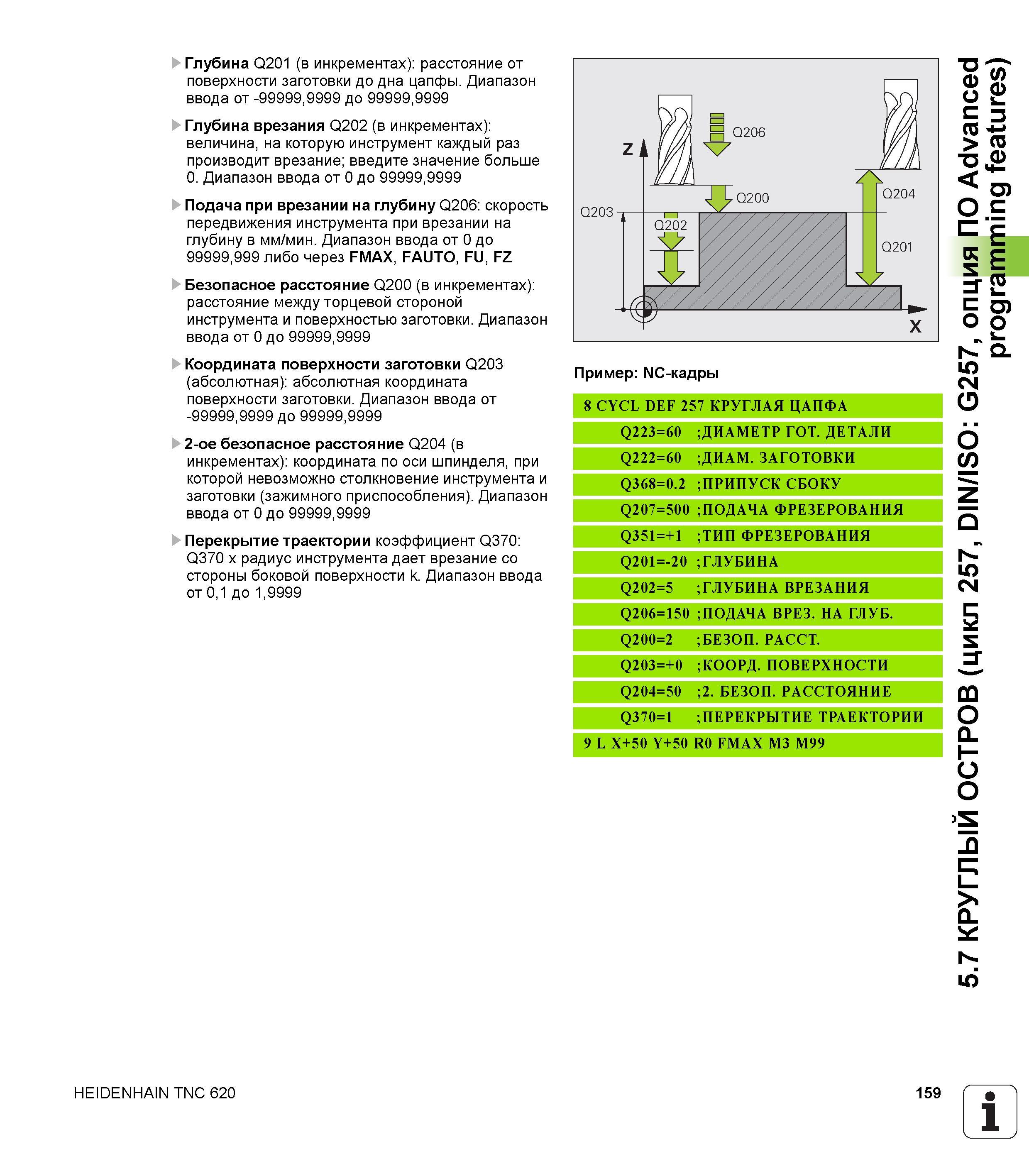

Глубина Q201 (в инкрементах) расстояние от поверхности заготовки до дна цапфы. Диапазон ввода от -99999,9999 до 99999,9999 Глубина врезания Q202 (в инкрементах) величина, на которую инструмент каждый раз производит врезание; введите значение больше 0. Диапазон ввода от 0 до 99999,9999 Подача при врезании на глубину Q206 скорость передвижения инструмента при врезании на глубину в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FMAX, FAUTO, FU, FZ Безопасное расстояние Q200 (в инкрементах) расстояние между торцевой стороной инструмента и поверхностью заготовки. Диапазон ввода от 0 до 99999,9999 Координата поверхности заготовки Q203 (абсолютная) абсолютная координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-ое безопасное расстояние Q204 (в инкрементах) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 Перекрытие траектории коэффициент Q370 Q370 x радиус инструмента дает врезание со стороны боковой поверхности k. Диапазон ввода от 0,1 до 1,9999 Пример NC-кадры 8 CYCL DEF 257 КРУГЛАЯ ЦАПФА Q223=60 ;ДИАМЕТР ГОТ. ДЕТАЛИ Q222=60 ;ДИАМ. ЗАГОТОВКИ Q368=0.2 ;ПРИПУСК СБОКУ Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ Q201=-20 ; ГЛУБИНА Q202=5 ;ГЛУБИНА ВРЕЗАНИЯ Q206=150 ;ПОДАЧА ВРЕЗ. НА ГЛУБ. Q200=2 ;БЕЗОП. РАССТ. Q203=+0 ;КООРД. ПОВЕРХНОСТИ Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ Q370=1 ;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ 9 L X+50 Y+50 R0 FMAX M3 M99 HEIDENHAIN TNC 620 159 1 5.7 КРУГЛЫЙ ОСТРОВ (цикл 257, DIN/ISO G257, опция ПО Advanced programming features)
