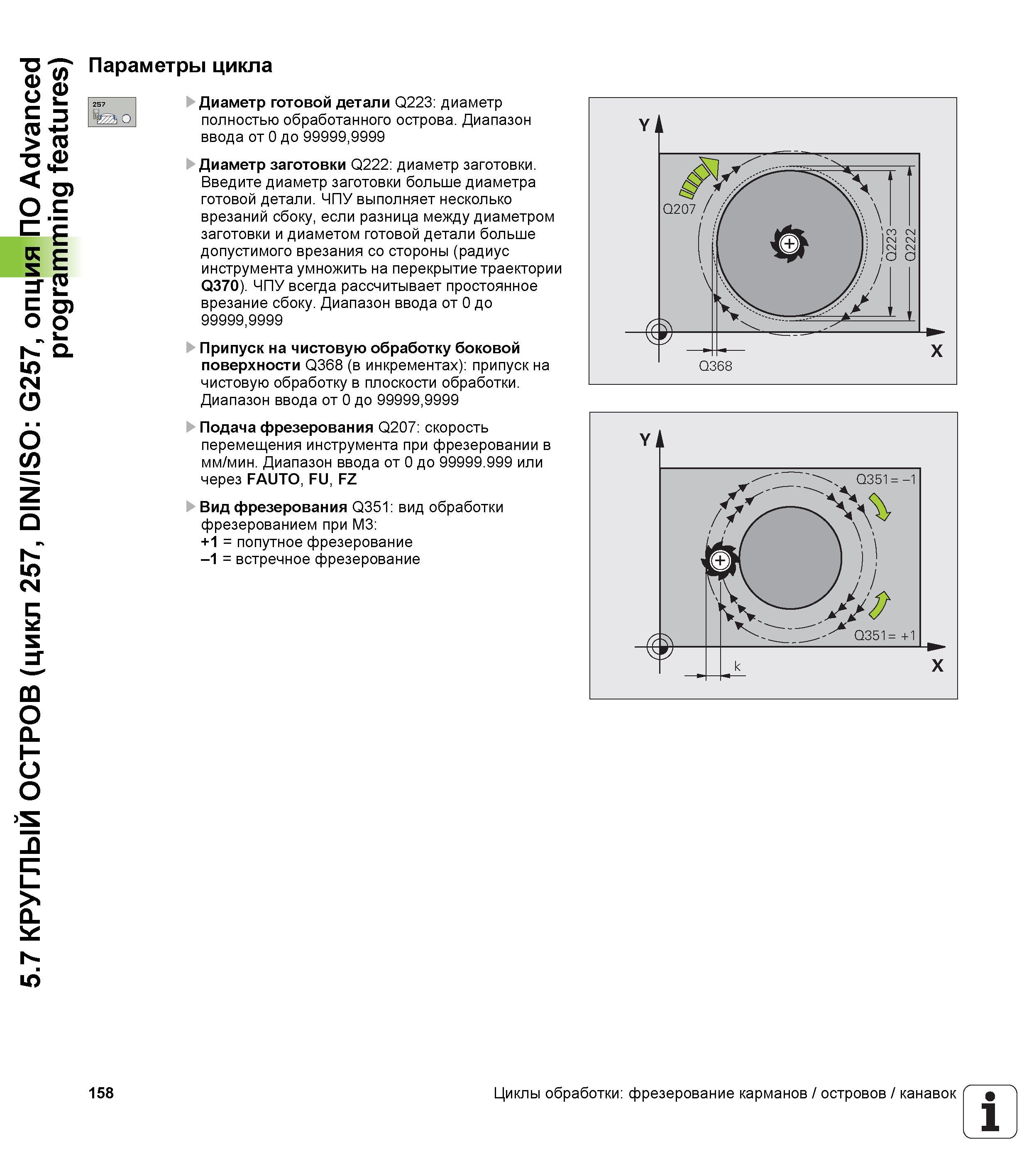

5.7 КРУГЛЫЙ ОСТРОВ (цикл 257, DIN/ISO G257, опция ПО Advanced programming features) Параметры цикла 257 Диаметр готовой детали Q223 диаметр tiJ полностью обработанного острова. Диапазон ввода от 0 до 99999,9999 Диаметр заготовки Q222 диаметр заготовки. Введите диаметр заготовки больше диаметра готовой детали. ЧПУ выполняет несколько врезаний сбоку, если разница между диаметром заготовки и диаметом готовой детали больше допустимого врезания со стороны (радиус инструмента умножить на перекрытие траектории Q370). ЧПУ всегда рассчитывает простоянное врезание сбоку. Диапазон ввода от 0 до 99999,9999 Припуск на чистовую обработку боковой поверхности Q368 (в инкрементах) припуск на чистовую обработку в плоскости обработки. Диапазон ввода от 0 до 99999,9999 Подача фрезерования Q207 скорость перемещения инструмента при фрезеровании в мм/мин. Диапазон ввода от 0 до 99999.999 или через FAUTO, FU, FZ Вид фрезерования Q351 вид обработки фрезерованием при M3 +1 = попутное фрезерование -1 = встречное фрезерование Y Г Q351 = -1 Л) Q351= +1 5 V к X 158 Циклы обработки фрезерование карманов / островов / канавок 1
