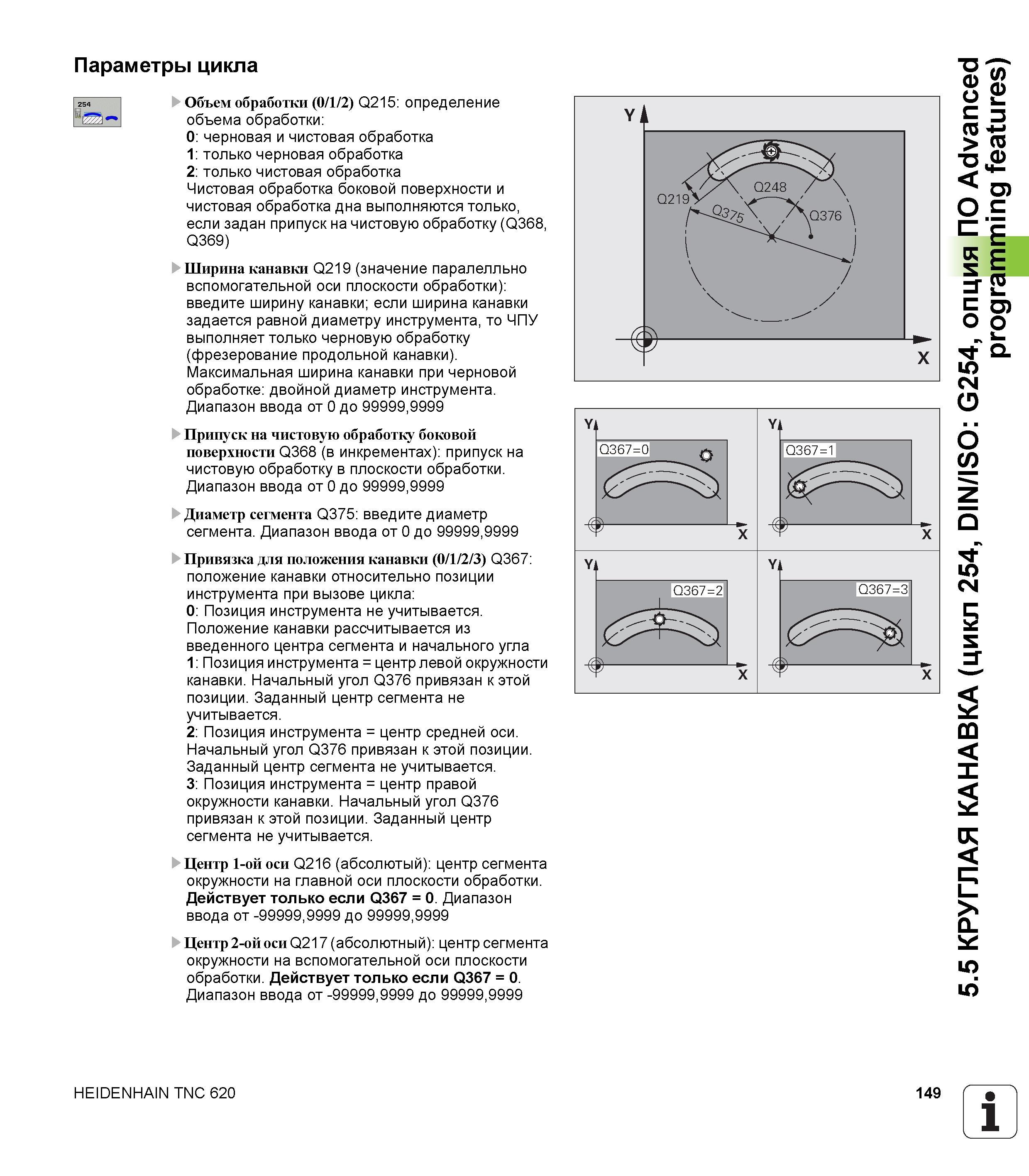

Параметры цикла Объем обработки (0/1/2) Q215 определение объема обработки 0 черновая и чистовая обработка 1 только черновая обработка 2 только чистовая обработка Чистовая обработка боковой поверхности и чистовая обработка дна выполняются только, если задан припуск на чистовую обработку (Q368 Q369) Ширина канавки Q219 (значение паралелльно вспомогательной оси плоскости обработки) введите ширину канавки; если ширина канавки задается равной диаметру инструмента, то ЧПУ выполняет только черновую обработку (фрезерование продольной канавки). Максимальная ширина канавки при черновой обработке двойной диаметр инструмента. Диапазон ввода от 0 до 99999,9999 Припуск на чистовую обработку боковой поверхности Q368 (в инкрементах) припуск на чистовую обработку в плоскости обработки. Диапазон ввода от 0 до 99999,9999 Диаметр сегмента Q375 введите диаметр сегмента. Диапазон ввода от 0 до 99999,9999 Привязка для положения канавки (0/1/2/3) Q367 положение канавки относительно позиции инструмента при вызове цикла 0 Позиция инструмента не учитывается. Положение канавки рассчитывается из введенного центра сегмента и начального угла 1 Позиция инструмента = центр левой окружности канавки. Начальный угол Q376 привязан к этой позиции. Заданный центр сегмента не учитывается. 2 Позиция инструмента = центр средней оси. Начальный угол Q376 привязан к этой позиции. Заданный центр сегмента не учитывается. 3 Позиция инструмента = центр правой окружности канавки. Начальный угол Q376 привязан к этой позиции. Заданный центр сегмента не учитывается. Центр 1-ой оси Q216 (абсолютый) центр сегмента окружности на главной оси плоскости обработки. Действует только если Q367 = 0. Диапазон ввода от -99999,9999 до 99999,9999 Центр 2-ой оси Q217 (абсолютный) центр сегмента окружности на вспомогательной оси плоскости обработки. Действует только если Q367 = 0. Диапазон ввода от -99999,9999 до 99999,9999 HEIDENHAIN TNC 620 149 V 5.5 КРУГЛАЯ КАНАВКА (цикл 254, DIN/ISO G254, опция ПО Advanced programming features)
