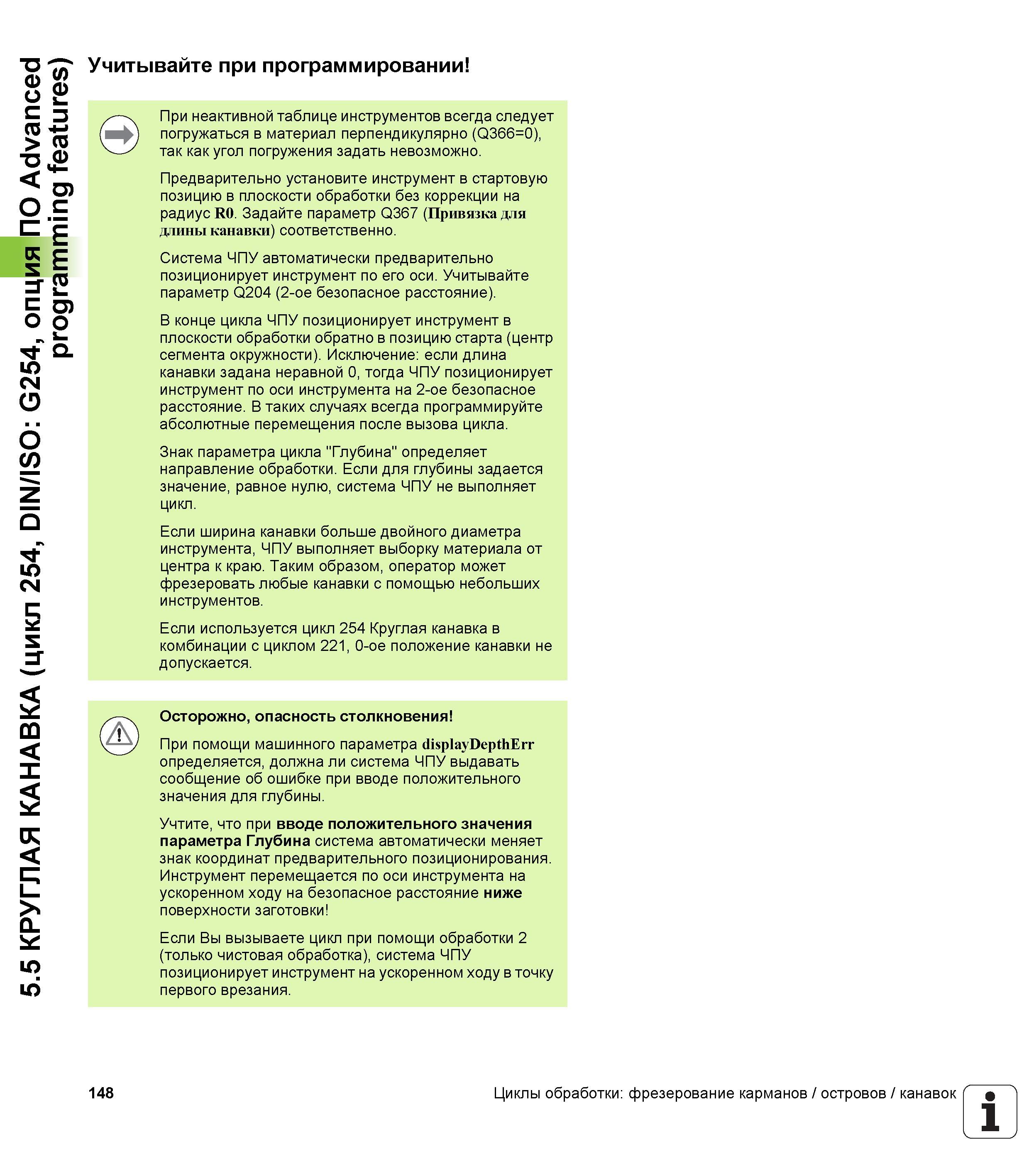

5.5 КРУГЛАЯ КАНАВКА (цикл 254, DIN/ISO G254, опция ПО Advanced programming features) Учитывайте при программировании При неактивной таблице инструментов всегда следует погружаться в материал перпендикулярно (Q366=0), так как угол погружения задать невозможно. Предварительно установите инструмент в стартовую позицию в плоскости обработки без коррекции на радиус R0. Задайте параметр Q367 (Привязка для длины канавки) соответственно. Система ЧПУ автоматически предварительно позиционирует инструмент по его оси. Учитывайте параметр Q204 (2-ое безопасное расстояние). В конце цикла ЧПУ позиционирует инструмент в плоскости обработки обратно в позицию старта (центр сегмента окружности). Исключение если длина канавки задана неравной 0, тогда ЧПУ позиционирует инструмент по оси инструмента на 2-ое безопасное расстояние. В таких случаях всегда программируйте абсолютные перемещения после вызова цикла. Знак параметра цикла "Глубина" определяет направление обработки. Если для глубины задается значение, равное нулю, система ЧПУ не выполняет цикл. Если ширина канавки больше двойного диаметра инструмента, ЧПУ выполняет выборку материала от центра к краю. Таким образом, оператор может фрезеровать любые канавки с помощью небольших инструментов. Если используется цикл 254 Круглая канавка в комбинации с циклом 221, 0-ое положение канавки не допускается. Осторожно, опасность столкновения При помощи машинного параметра displayDepthErr определяется, должна ли система ЧПУ выдавать сообщение об ошибке при вводе положительного значения для глубины. Учтите, что при вводе положительного значения параметра Глубина система автоматически меняет знак координат предварительного позиционирования. Инструмент перемещается по оси инструмента на ускоренном ходу на безопасное расстояние ниже поверхности заготовки Если Вы вызываете цикл при помощи обработки 2 (только чистовая обработка), система ЧПУ позиционирует инструмент на ускоренном ходу в точку первого врезания. 148 Циклы обработки фрезерование карманов / островов / канавок 1
