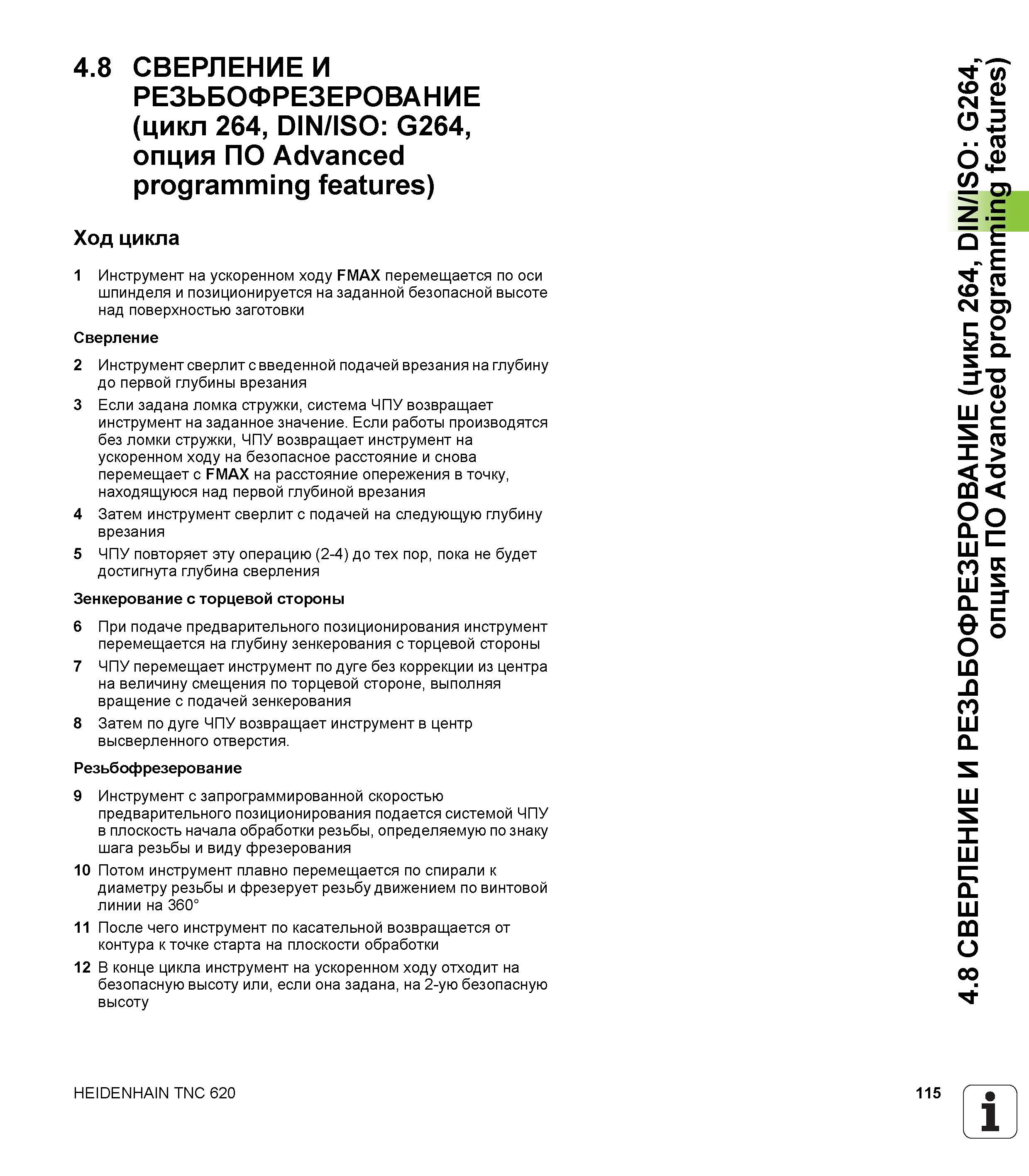

4.8 СВЕРЛЕНИЕ И РЕЗЬБОФРЕЗЕРОВАНИЕ (цикл 264, DIN/ISO G264, опция ПО Advanced programming features) Ход цикла 1 Инструмент на ускоренном ходу FMAX перемещается по оси шпинделя и позиционируется на заданной безопасной высоте над поверхностью заготовки Сверление 2 Инструмент сверлит с введенной подачей врезания на глубину до первой глубины врезания 3 Если задана ломка стружки, система ЧПУ возвращает инструмент на заданное значение. Если работы производятся без ломки стружки, ЧПУ возвращает инструмент на ускоренном ходу на безопасное расстояние и снова перемещает с FMAX на расстояние опережения в точку, находящуюся над первой глубиной врезания 4 Затем инструмент сверлит с подачей на следующую глубину врезания 5 ЧПУ повторяет эту операцию (2-4) до тех пор, пока не будет достигнута глубина сверления Зенкерование с торцевой стороны 6 При подаче предварительного позиционирования инструмент перемещается на глубину зенкерования с торцевой стороны 7 ЧПУ перемещает инструмент по дуге без коррекции из центра на величину смещения по торцевой стороне, выполняя вращение с подачей зенкерования 8 Затем по дуге ЧПУ возвращает инструмент в центр высверленного отверстия. Резьбофрезерование 9 Инструмент с запрограммированной скоростью предварительного позиционирования подается системой ЧПУ в плоскость начала обработки резьбы, определяемую по знаку шага резьбы и виду фрезерования 10 Потом инструмент плавно перемещается по спирали к диаметру резьбы и фрезерует резьбу движением по винтовой линии на 360° 11 После чего инструмент по касательной возвращается от контура к точке старта на плоскости обработки 12 В конце цикла инструмент на ускоренном ходу отходит на безопасную высоту или, если она задана, на 2-ую безопасную высоту HEIDENHAIN TNC 620 115 1 4.8 СВЕРЛЕНИЕ И РЕЗЬБОФРЕЗЕРОВАНИЕ (цикл 264, DIN/ISO G264, опция ПО Advanced programming features)
