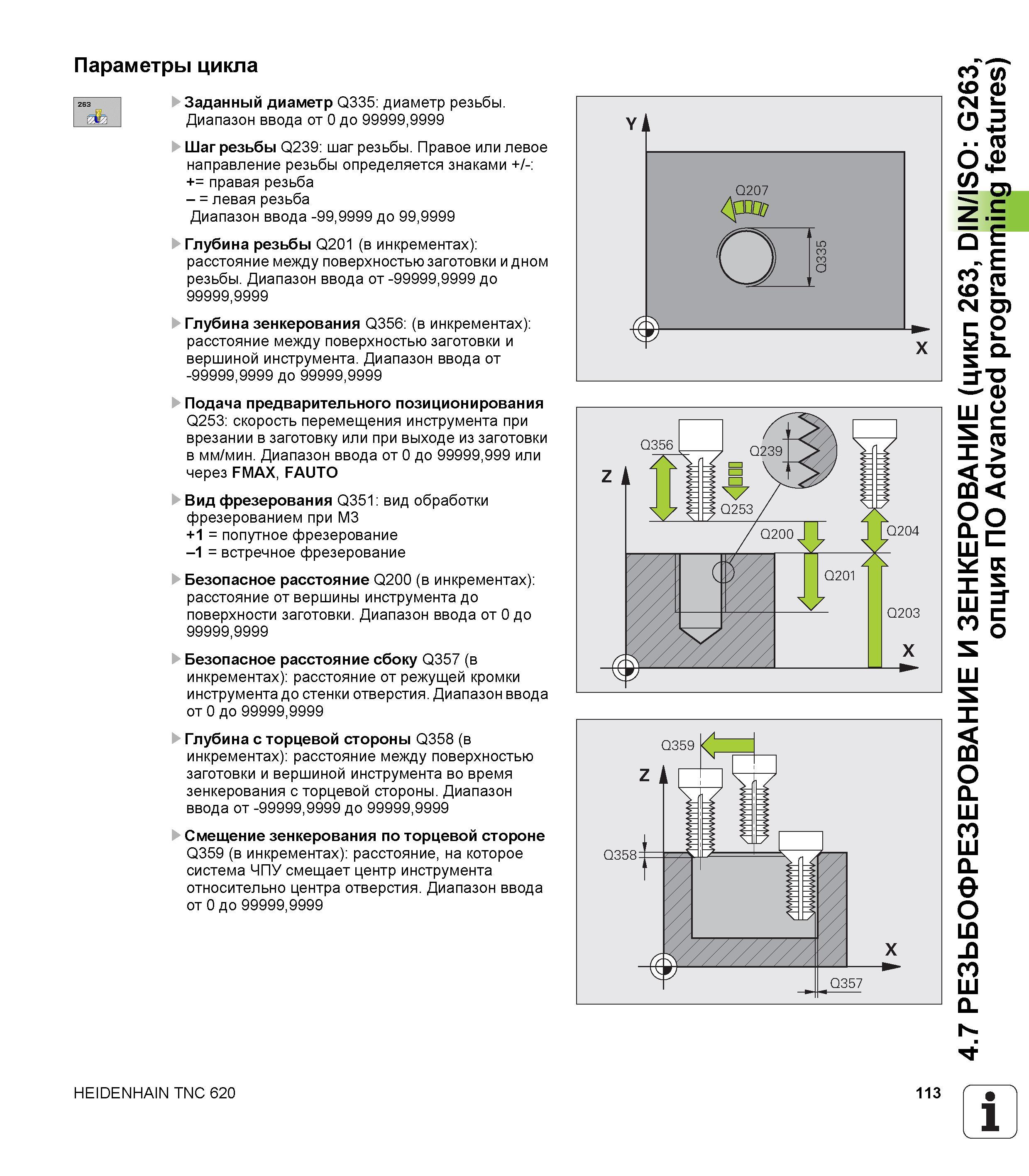

Параметры цикла Заданный диаметр Q335 диаметр резьбы. Диапазон ввода от 0 до 99999,9999 Шаг резьбы Q239 шаг резьбы. Правое или левое направление резьбы определяется знаками +/- += правая резьба - = левая резьба Диапазон ввода -99,9999 до 99,9999 Глубина резьбы Q201 (в инкрементах) расстояние между поверхностью заготовки и дном резьбы. Диапазон ввода от -99999,9999 до 99999.9999 Глубина зенкерования Q356 (в инкрементах) расстояние между поверхностью заготовки и вершиной инструмента. Диапазон ввода от -99999,9999 до 99999,9999 Подача предварительного позиционирования Q253 скорость перемещения инструмента при врезании в заготовку или при выходе из заготовки в мм/мин. Диапазон ввода от 0 до 99999,999 или через FMAX, FAUTO Вид фрезерования Q351 вид обработки фрезерованием при M3 +1 = попутное фрезерование -1 = встречное фрезерование Безопасное расстояние Q200 (в инкрементах) расстояние от вершины инструмента до поверхности заготовки. Диапазон ввода от 0 до 99999.9999 Безопасное расстояние сбоку Q357 (в инкрементах) расстояние от режущей кромки инструмента до стенки отверстия. Диапазон ввода от 0 до 99999,9999 Глубина с торцевой стороны Q358 (в инкрементах) расстояние между поверхностью заготовки и вершиной инструмента во время зенкерования с торцевой стороны. Диапазон ввода от -99999,9999 до 99999,9999 Смещение зенкерования по торцевой стороне Q359 (в инкрементах) расстояние, на которое система ЧПУ смещает центр инструмента относительно центра отверстия. Диапазон ввода от 0 до 99999,9999 HEIDENHAIN TNC 620 113 V 4.7 РЕЗЬБОФРЕЗЕРОВАНИЕ И ЗЕНКЕРОВАНИЕ (цикл 263, DIN/ISO G263, опция ПО Advanced programming features)
