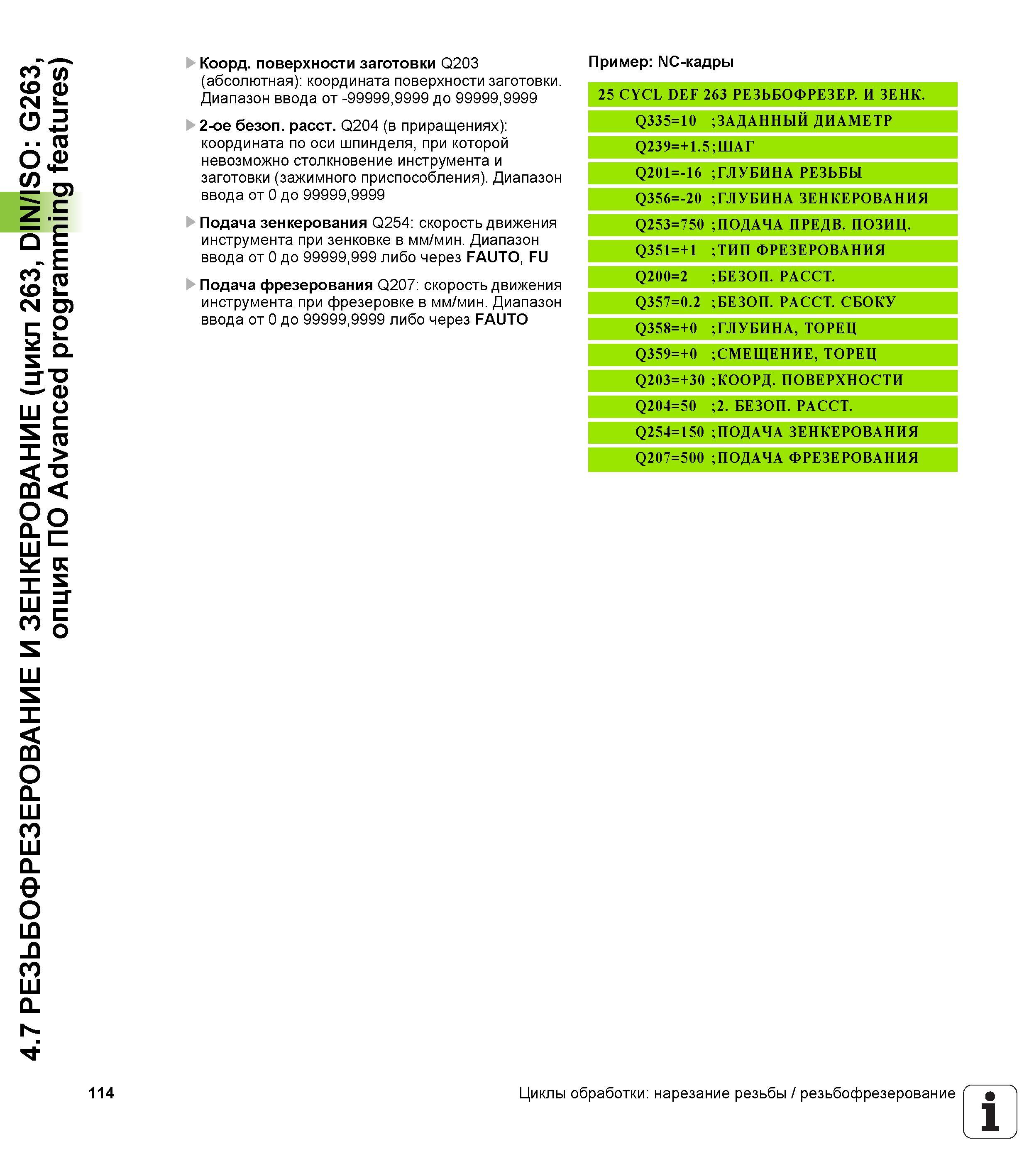

4.7 РЕЗЬБОФРЕЗЕРОВАНИЕ И ЗЕНКЕРОВАНИЕ (цикл 263, DIN/ISO G263, опция ПО Advanced programming features) 114 Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-ое безоп. расст. Q204 (в приращениях) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 Подача зенкерования Q254 скорость движения инструмента при зенковке в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FAuTO, FU Подача фрезерования Q207 скорость движения инструмента при фрезеровке в мм/мин. Диапазон ввода от 0 до 99999,9999 либо через FaUtO Пример NC-кадры 25 CYCL DEF 263 РЕЗЬБОФРЕЗЕР. И ЗЕНК. Q335=10 ЗАДАННЫЙ ДИАМЕТР .5 +1 = 3 2 Q Г А 3 Q201=-16 ГЛУБИНА РЕЗЬБЫ Q356=-20 ГЛУБИНА ЗЕНКЕРОВАНИЯ Q253=750 ПОДАЧА ПРЕДВ. ПОЗИЦ. Q351=+1 ТИП ФРЕЗЕРОВАНИЯ Q200=2 БЕЗОП. РАССТ. Q357=0.2 БЕЗОП. РАССТ. СБОКУ Q358=+0 ГЛУБИНА, ТОРЕЦ Q359=+0 СМЕЩЕНИЕ, ТОРЕЦ Q203=+30 КООРД. ПОВЕРХНОСТИ Q204=50 2. БЕЗОП. РАССТ. Q254=150 ПОДАЧА ЗЕНКЕРОВАНИЯ Q207=500 ПОДАЧА ФРЕЗЕРОВАНИЯ Циклы обработки нарезание резьбы / резьбофрезерование 1
