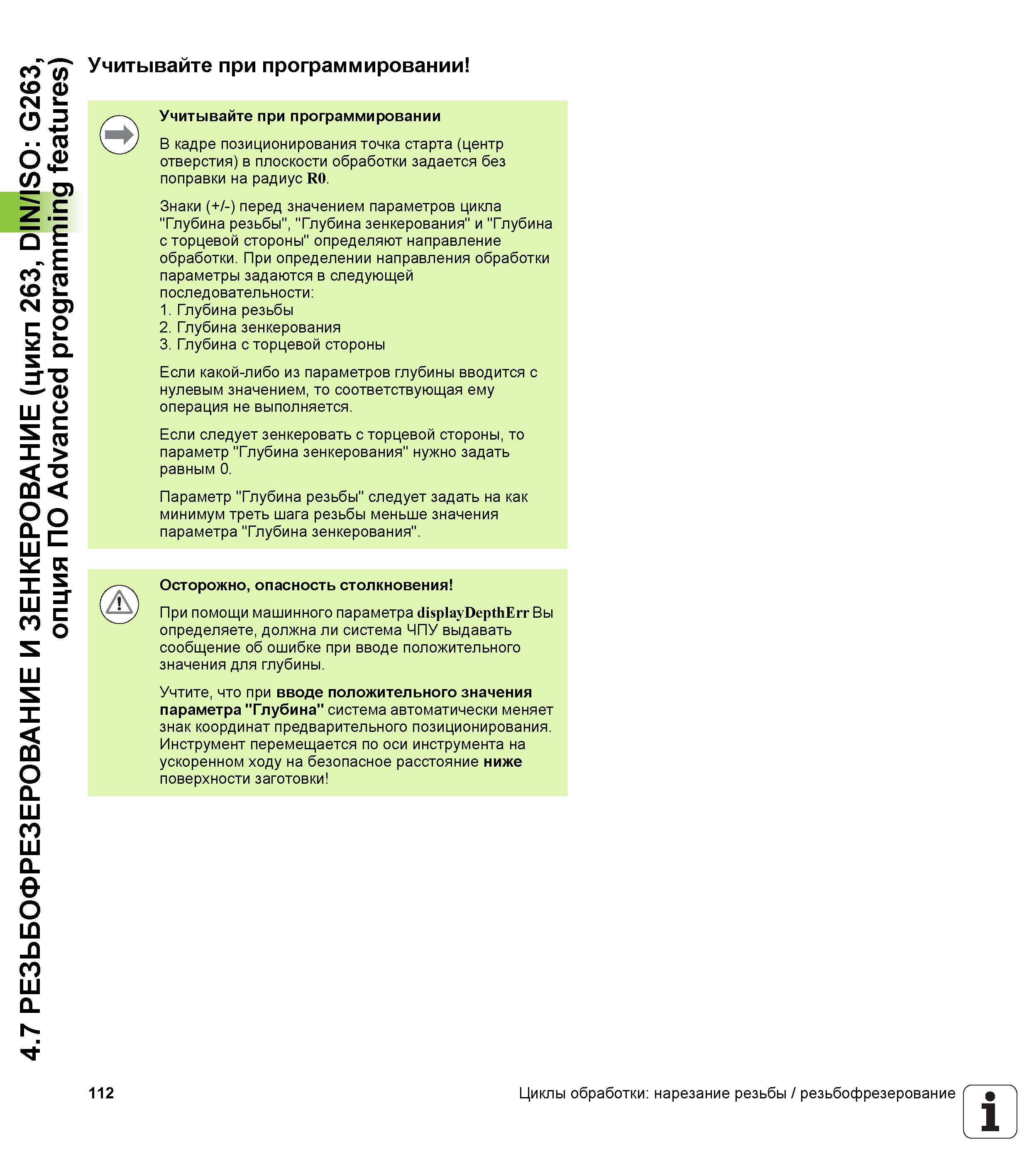

4.7 РЕЗЬБОФРЕЗЕРОВАНИЕ И ЗЕНКЕРОВАНИЕ (цикл 263, DIN/ISO G263, опция ПО Advanced programming features) Учитывайте при программировании Учитывайте при программировании В кадре позиционирования точка старта (центр отверстия) в плоскости обработки задается без поправки на радиус R0. Знаки (+/-) перед значением параметров цикла "Глубина резьбы", "Глубина зенкерования" и "Глубина с торцевой стороны" определяют направление обработки. При определении направления обработки параметры задаются в следующей последовательности 1. Глубина резьбы 2. Глубина зенкерования 3. Глубина с торцевой стороны Если какой-либо из параметров глубины вводится с нулевым значением, то соответствующая ему операция не выполняется. Если следует зенкеровать с торцевой стороны, то параметр "Глубина зенкерования" нужно задать равным 0. Параметр "Глубина резьбы" следует задать на как минимум треть шага резьбы меньше значения параметра "Глубина зенкерования". Осторожно, опасность столкновения При помощи машинного параметра displayDepthErr Вы определяете, должна ли система ЧПУ выдавать сообщение об ошибке при вводе положительного значения для глубины. Учтите, что при вводе положительного значения параметра " Глубина" система автоматически меняет знак координат предварительного позиционирования. Инструмент перемещается по оси инструмента на ускоренном ходу на безопасное расстояние ниже поверхности заготовки 112 Циклы обработки нарезание резьбы / резьбофрезерование 1
