117 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.117

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 117 0117 Lab2u

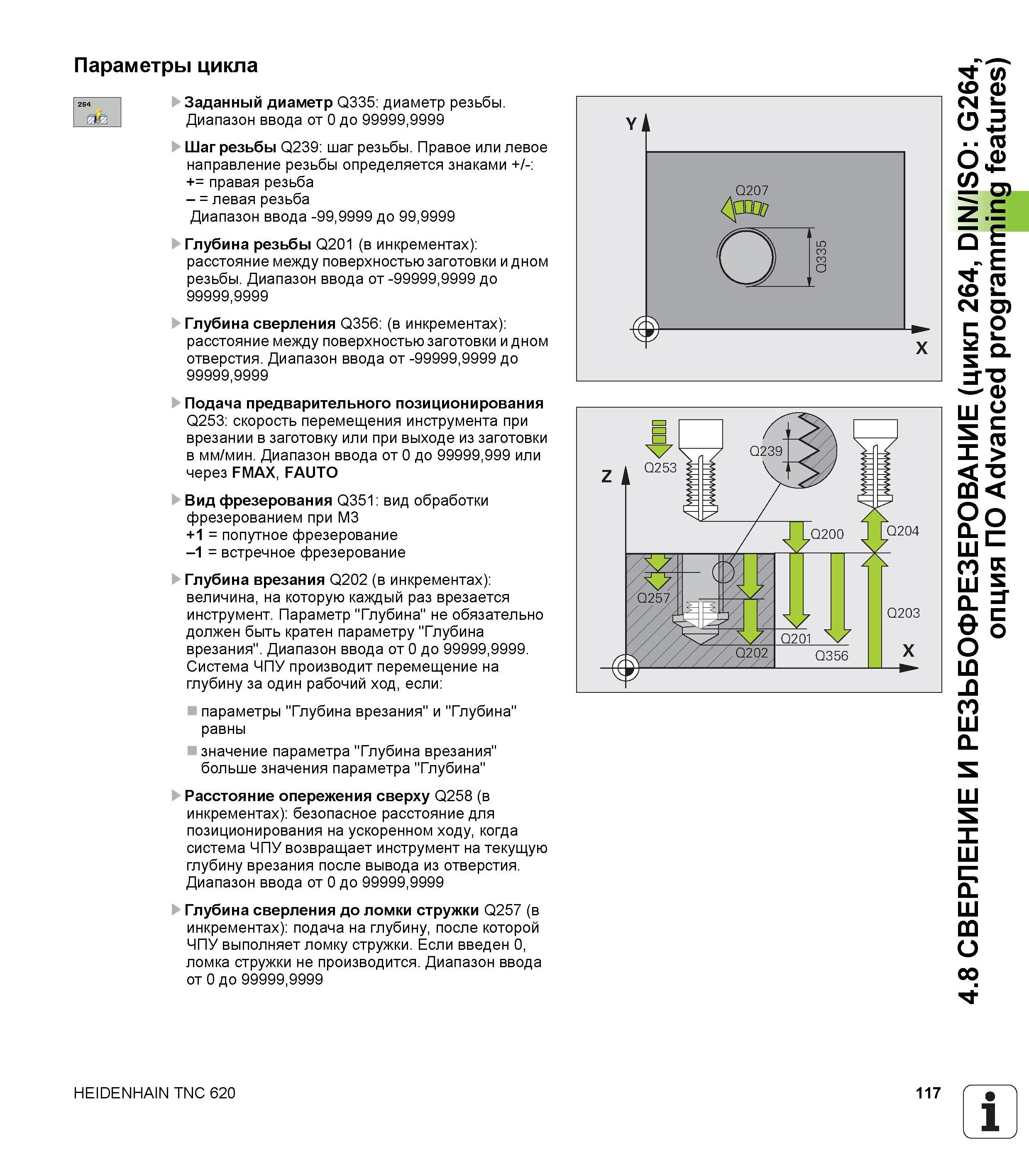

Параметры цикла Заданный диаметр Q335 диаметр резьбы. Диапазон ввода от 0 до 99999,9999 Шаг резьбы Q239 шаг резьбы. Правое или левое направление резьбы определяется знаками +/- += правая резьба - = левая резьба Диапазон ввода -99,9999 до 99,9999 Глубина резьбы Q201 (в инкрементах) расстояние между поверхностью заготовки и дном резьбы. Диапазон ввода от -99999,9999 до 99999.9999 Глубина сверления Q356 (в инкрементах) расстояние между поверхностью заготовки и дном отверстия. Диапазон ввода от -99999,9999 до 99999.9999 Подача предварительного позиционирования Q253 скорость перемещения инструмента при врезании в заготовку или при выходе из заготовки в мм/мин. Диапазон ввода от 0 до 99999,999 или через FMAX, FAUTO Вид фрезерования Q351 вид обработки фрезерованием при M3 +1 = попутное фрезерование -1 = встречное фрезерование Глубина врезания Q202 (в инкрементах) величина, на которую каждый раз врезается инструмент. Параметр "Глубина" не обязательно должен быть кратен параметру "Глубина врезания". Диапазон ввода от 0 до 99999,9999. Система ЧПУ производит перемещение на глубину за один рабочий ход, если параметры "Глубина врезания" и "Глубина" равны значение параметра "Глубина врезания" больше значения параметра "Глубина" Расстояние опережения сверху Q258 (в инкрементах) безопасное расстояние для позиционирования на ускоренном ходу, когда система чПу возвращает инструмент на текущую глубину врезания после вывода из отверстия. Диапазон ввода от 0 до 99999,9999 Глубина сверления до ломки стружки Q257 (в инкрементах) подача на глубину, после которой ЧПУ выполняет ломку стружки. Если введен 0, ломка стружки не производится. Диапазон ввода от 0 до 99999,9999 HEIDENHAIN TNC 620 117 1 Ч _ 4.8 СВЕРЛЕНИЕ И РЕЗЬБОФРЕЗЕРОВАНИЕ (цикл 264, DIN/ISO G264, опция ПО Advanced programming features)
