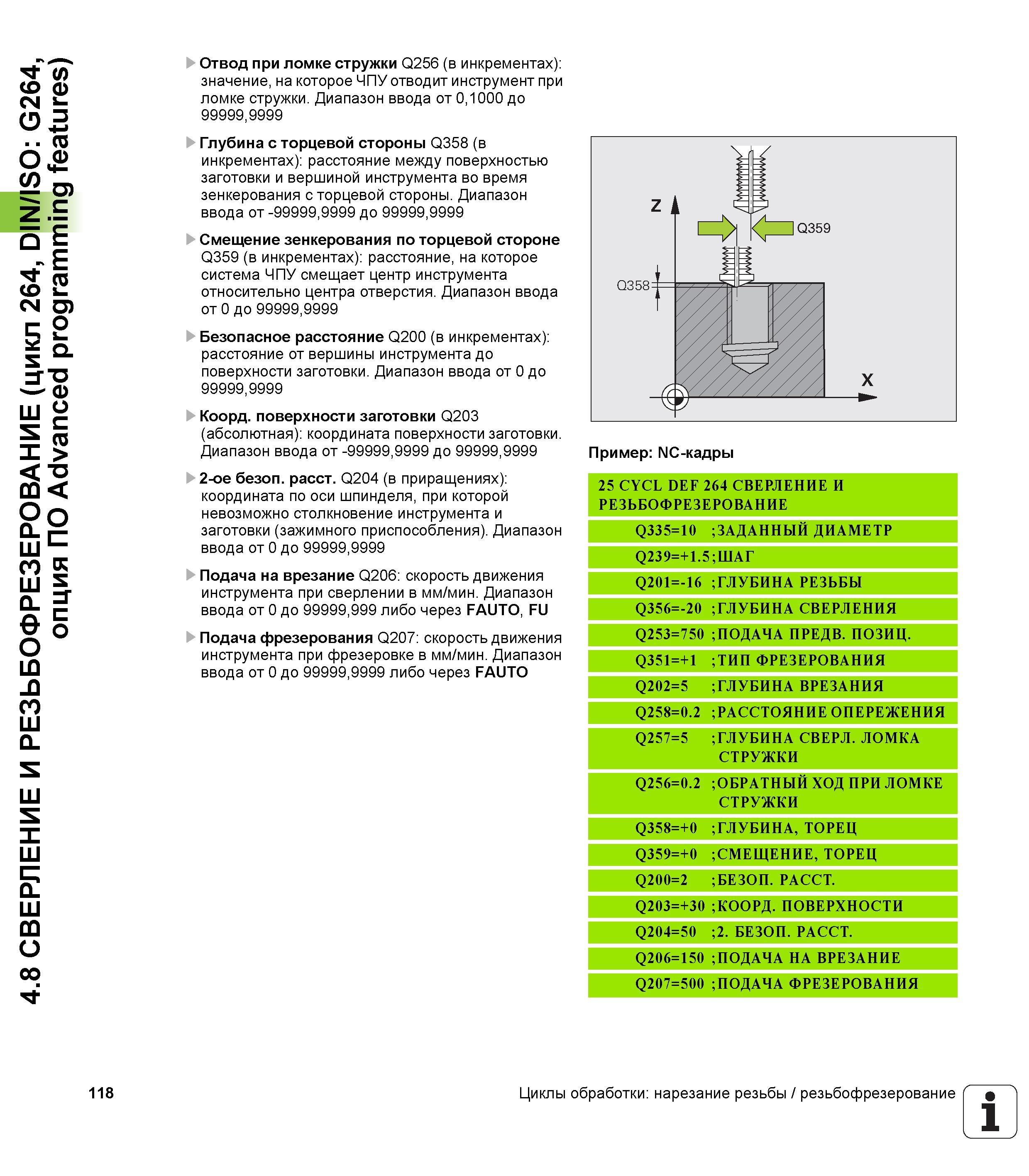

4.8 СВЕРЛЕНИЕ И РЕЗЬБОФРЕЗЕРОВАНИЕ (цикл 264, DIN/ISO G264, опция ПО Advanced programming features) 118 Отвод при ломке стружки Q256 (в инкрементах) значение, на которое ЧПУ отводит инструмент при ломке стружки. Диапазон ввода от 0,1000 до 99999.9999 Глубина с торцевой стороны Q358 (в инкрементах) расстояние между поверхностью заготовки и вершиной инструмента во время зенкерования с торцевой стороны. Диапазон ввода от -99999,9999 до 99999,9999 Смещение зенкерования по торцевой стороне Q359 (в инкрементах) расстояние, на которое система ЧПУ смещает центр инструмента относительно центра отверстия. Диапазон ввода от 0 до 99999,9999 Безопасное расстояние Q200 (в инкрементах) расстояние от вершины инструмента до поверхности заготовки. Диапазон ввода от 0 до 99999.9999 Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки Диапазон ввода от -99999,9999 до 99999,9999 2-ое безоп. расст. Q204 (в приращениях) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 Подача на врезание Q206 скорость движения инструмента при сверлении в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FAUTO, FU Подача фрезерования Q207 скорость движения инструмента при фрезеровке в мм/мин. Диапазон ввода от 0 до 99999,9999 либо через FaUtO 25 CYCL DEF 264 СВЕРЛЕНИЕ И РЕЗЬБОФРЕЗЕРОВАНИЕ Q335=10 ЗАДАННЫЙ диаметр д239=+1.5;ШАГ Q201=-16 ГЛУБИНА РЕЗЬБЫ Q356=-20 ГЛУБИНА СВЕРЛЕНИЯ Q253=750 ;ПОДАЧА ПРЕДВ. ПОЗИЦ. Q351=+1 ТИП ФРЕЗЕРОВАНИЯ Q202=5 ГЛУБИНА ВРЕЗАНИЯ .2 0. = 00 5 2 Q Я И Н Е N Е Р Е П О Е И Н Я О Т С С А ;Р Q257=5 ГЛУБИНА СВЕРЛ. ЛОМКА СТРУЖКИ .2 0. = 6 5 2 Q ОБРАТНЫЙ ход при ломке СТРУЖКИ Q358=+0 ГЛУБИНА, ТОРЕЦ Q359=+0 СМЕЩЕНИЕ, ТОРЕЦ Q200=2 БЕЗОП. РАССТ. Q203=+30 КООРД. ПОВЕРХНОСТИ Q204=50 2. БЕЗОП. РАССТ. Q206=150 ПОДАЧА НА ВРЕЗАНИЕ Q207=500 ПОДАЧА ФРЕЗЕРОВАНИЯ Циклы обработки нарезание резьбы / резьбофрезерование 1 Пример NC-кадры Q358
