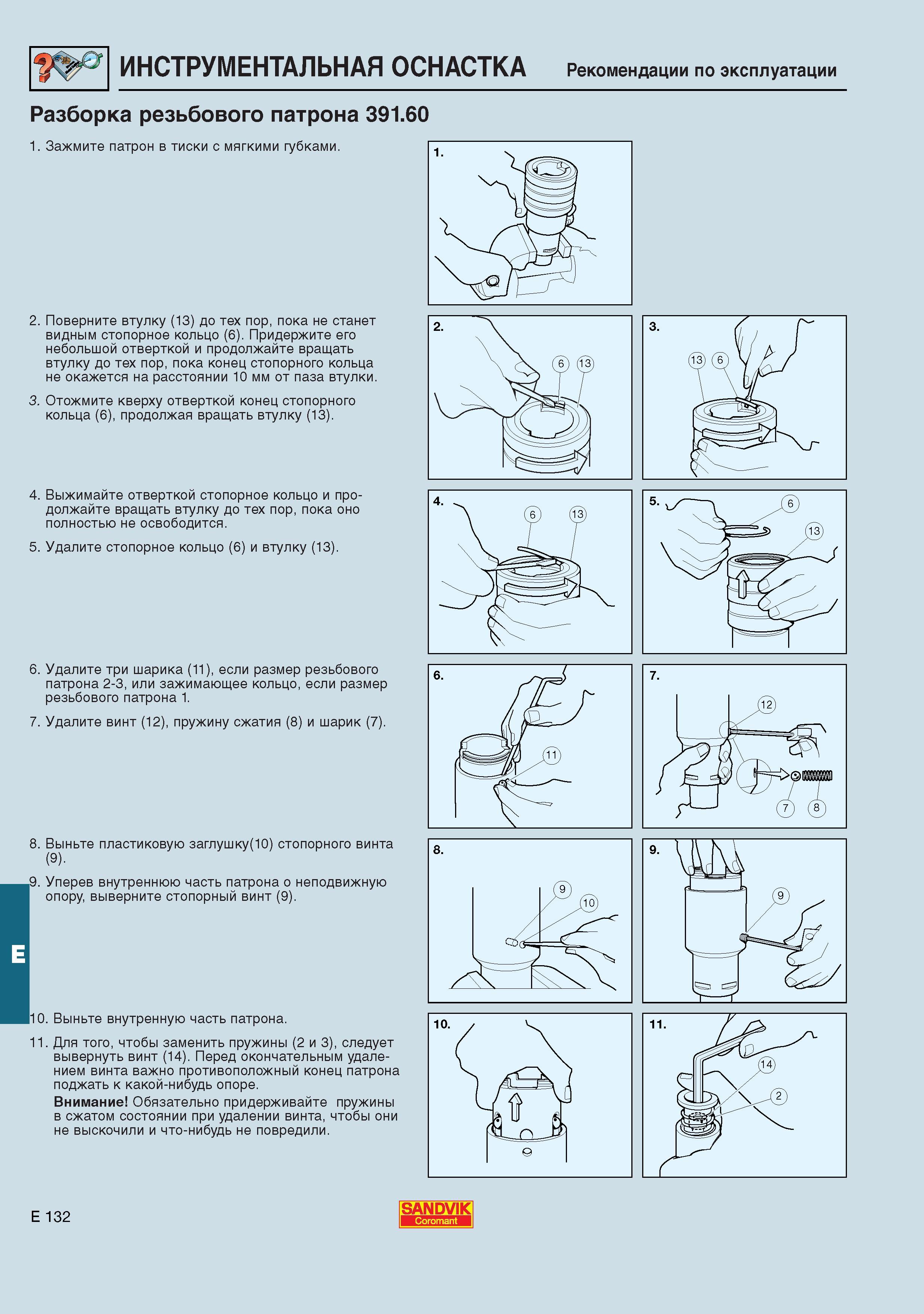

Разборка резьбового патрона Sandvik 391.60 Рекомендации шведского производителя по обслуживанию инструментальной оснастки 1. Зажмите патрон в тиски с мягкими губками. 2. Поверните втулку (13) до тех пор пока не станет видным стопорное кольцо (6). Придержите его небольшой отверткой и продолжайте вращать втулку до тех пор пока конец стопорного кольца не окажется на расстоянии 10 мм от паза втулки. 3. Отожмите кверху отверткой конец стопорного кольца (6) продолжая вращать втулку (13). 4. Выжимайте отверткой стопорное кольцо и продолжайте вращать втулку до тех пор пока оно полностью не освободится. 5. Удалите стопорное кольцо (6) и втулку (13). 6. Удалите три шарика (1 1) если размер резьбового патрона 2-3 или зажимающее кольцо если размер резьбового патрона 1. 7. Удалите винт (12) пружину сжатия (8) и шарик (7). 8. Выньте пластиковую заглушку(10) стопорного винта (9). 9. Уперев внутреннюю часть патрона о неподвижную опору выверните стопорный винт (9). 10. Выньте внутренную часть патрона. 11. Для того чтобы заменить пружины (2 и 3) следует вывернуть винт (14). Перед окончательным удалением винта важно противоположный конец патрона поджать к какой-нибудь опоре. Внимание Обязательно придерживайте пружины в сжатом состоянии при удалении винта чтобы они не выскочили и что-нибудь не повредили. 7. E 132 SANDVIK Coromant ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА Рекомендации по эксплуатации
