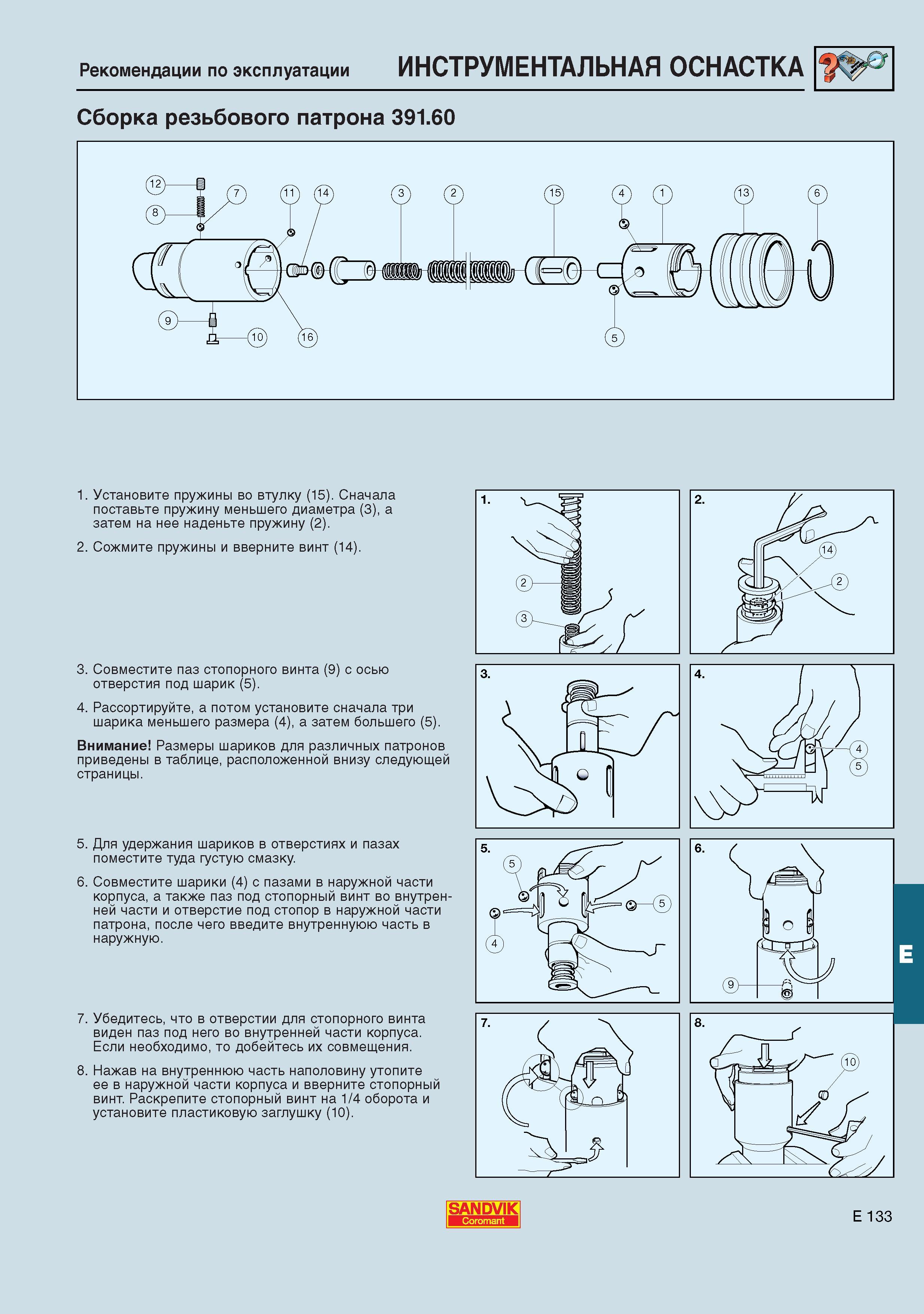

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. E133 0674 Lab2u Рекомендации по эксплуатации ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА Сборка резьбового патрона 391.60 1. Установите пружины во втулку (15). Сначала поставьте пружину меньшего диаметра (3) а затем на нее наденьте пружину (2). 2. Сожмите пружины и вверните винт (14). 3. Совместите паз стопорного винта (9) с осью отверстия под шарик (5). 4. Рассортируйте а потом установите сначала три шарика меньшего размера (4) а затем большего (5). Внимание Размеры шариков для различных патронов приведены в таблице расположенной внизу следующей страницы. 5. Для удержания шариков в отверстиях и пазах поместите туда густую смазку. 6. Совместите шарики (4) с пазами в наружной части корпуса а также паз под стопорный винт во внутренней части и отверстие под стопор в наружной части патрона после чего введите внутреннуюю часть в наружную. 7. Убедитесь что в отверстии для стопорного винта виден паз под него во внутренней части корпуса. Если необходимо то добейтесь их совмещения. 8. Нажав на внутреннюю часть наполовину утопите ее в наружной части корпуса и вверните стопорный винт. Раскрепите стопорный винт на 1 4 оборота и установите пластиковую заглушку (10). 5. О 9 SANDVIK Coromant E 133
