676 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр.E135

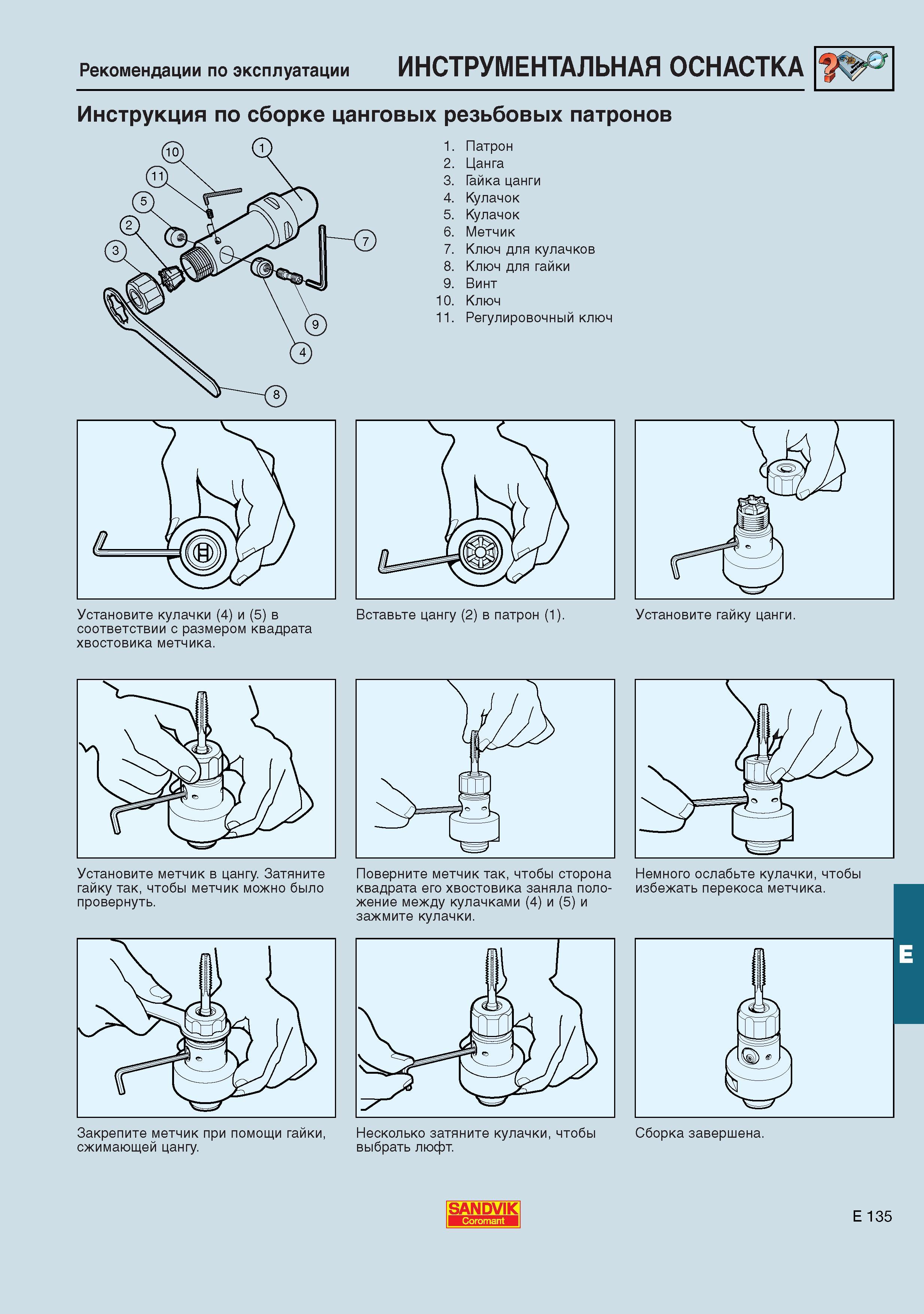

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. E135 0676 Lab2u Рекомендации по эксплуатации ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА Инструкция по сборке цанговых резьбовых патронов Установите кулачки (4) и (5) в соответствии с размером квадрата хвостовика метчика. 1. Патрон 2. Цанга 3. айка цанги 4. Кулачок 5. Кулачок 6. Метчик 7. Ключ для кулачков 8. Ключ для гайки 9. Винт 10. Ключ 11. Регулировочный ключ Установите метчик в цангу. Затяните гайку так чтобы метчик можно было провернуть. Поверните метчик так чтобы сторона квадрата его хвостовика заняла положение между кулачками (4) и (5) и зажмите кулачки. Немного ослабьте кулачки чтобы избежать перекоса метчика. Закрепите метчик при помощи гайки сжимающей цангу. Несколько затяните кулачки чтобы выбрать люфт. Сборка завершена. SANDVIK E 135
