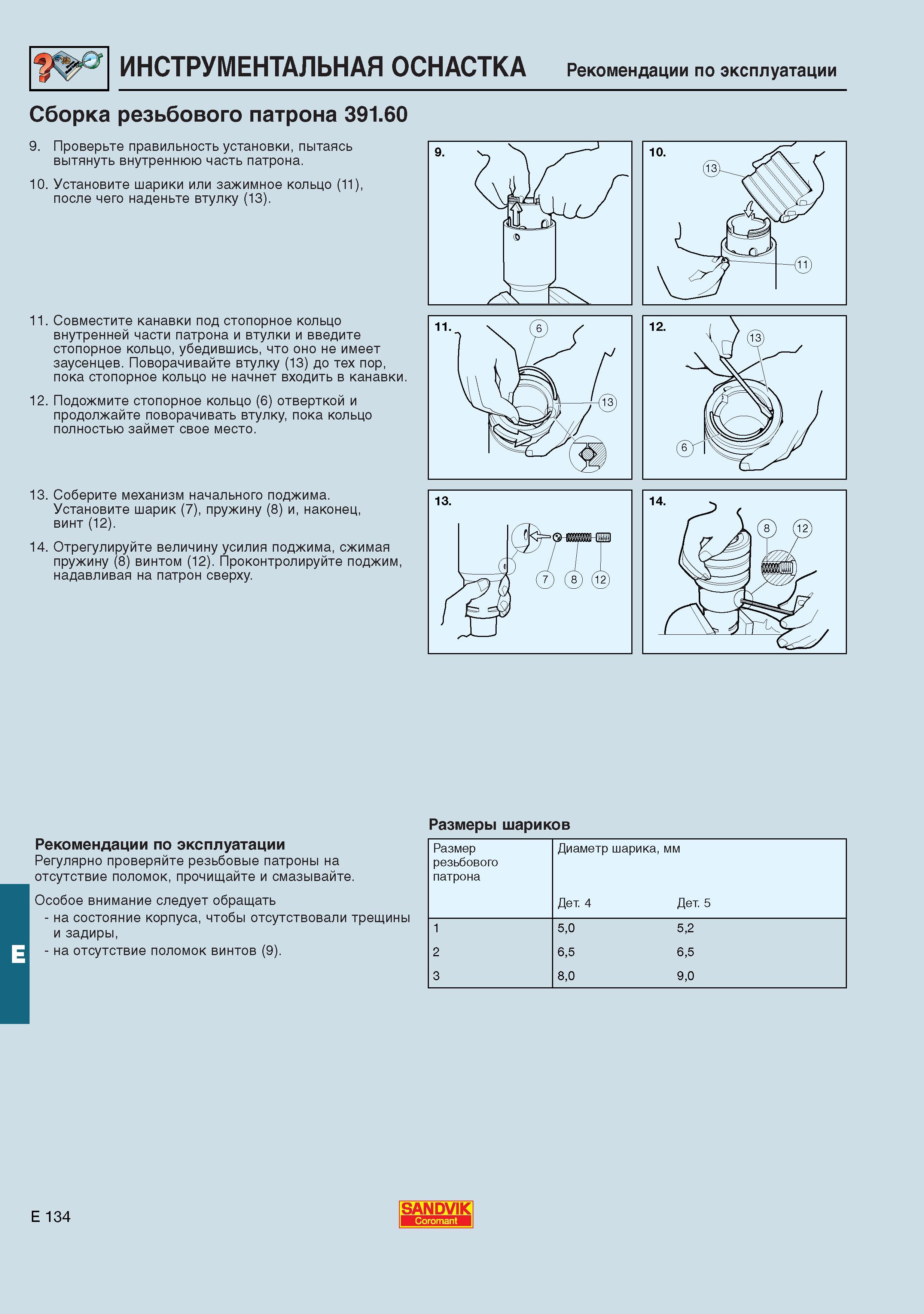

Рекомендации от производителя компании Sandvik Coromant (Швеция) по правильному обслуживанию инструментальной станочной оснастки Сборка резьбового патрона 391.60 9. Проверьте правильность установки пытаясь вытянуть внутреннюю часть патрона. 10. Установите шарики или зажимное кольцо (1 1) после чего наденьте втулку (13). 11. Совместите канавки под стопорное кольцо внутренней части патрона и втулки и введите стопорное кольцо убедившись что оно не имеет заусенцев. Поворачивайте втулку (13) до тех пор пока стопорное кольцо не начнет входить в канавки. 12. Подожмите стопорное кольцо (6) отверткой и продолжайте поворачивать втулку пока кольцо полностью займет свое место. 13. Соберите механизм начального поджима. Установите шарик (7) пружину (8) и наконец винт (12). 14. Отрегулируйте величину усилия поджима сжимая пружину (8) винтом (12). Проконтролируйте поджим надавливая на патрон сверху. 13. ((1 (jfe3 EKSffi. С (7J (12) Размеры шариков Рекомендации по эксплуатации Регулярно проверяйте резьбовые патроны на отсутствие поломок прочищайте и смазывайте. Особое внимание следует обращать - на состояние корпуса чтобы отсутствовали трещины и задиры - на отсутствие поломок винтов (9). Размер резьбового патрона Диаметр шарика Дет. 4 мм Дет. 5 1 50 52 2 65 65 3 80 90 E 134 SANDVIK ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА Рекомендации по эксплуатации
