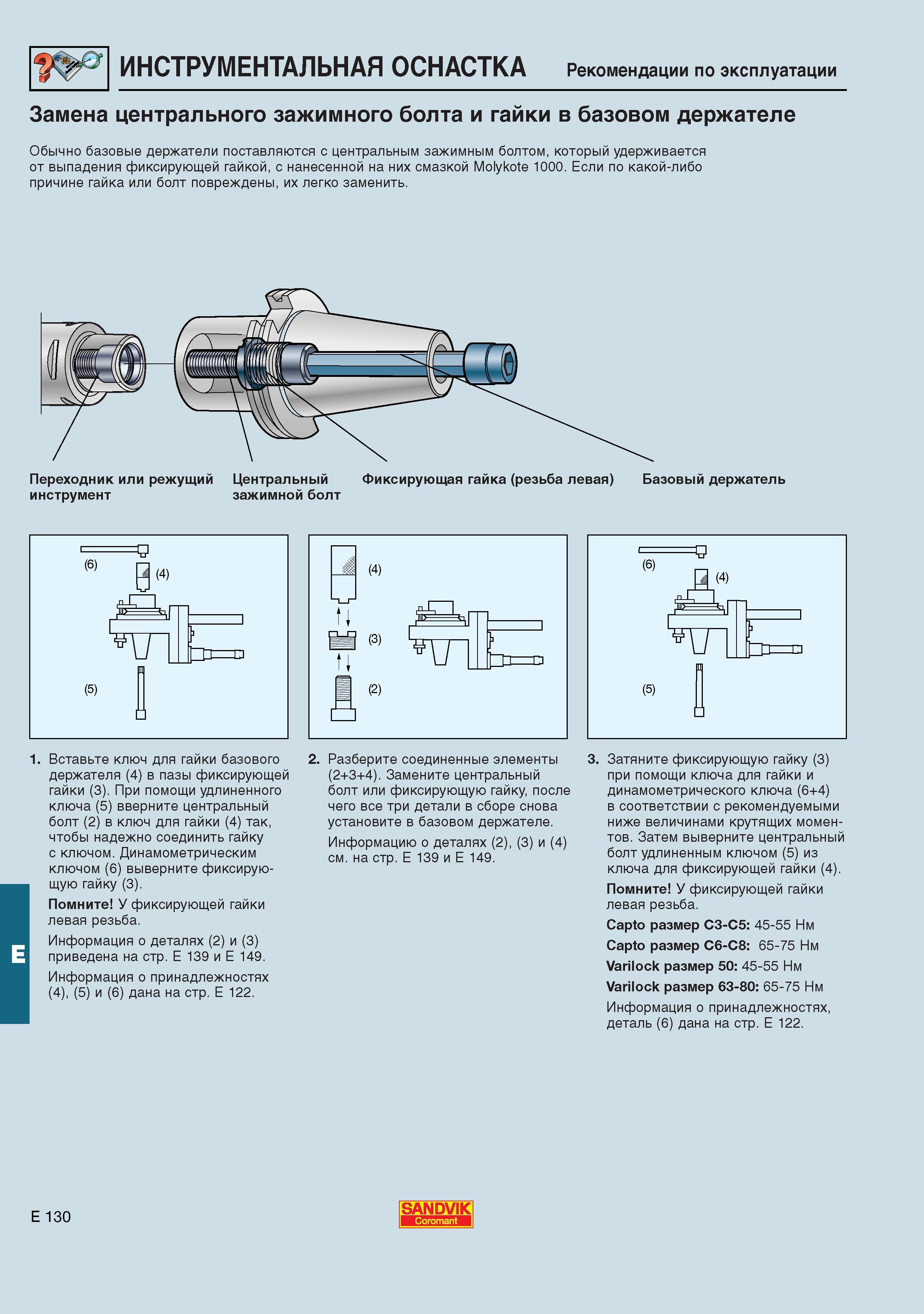

ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА Рекомендации по эксплуатации Замена центрального зажимного болта и гайки в базовом держателе Обычно базовые держатели поставляются с центральным зажимным болтом который удерживается от выпадения фиксирующей гайкой с нанесенной на них смазкой Molykote 1000. Если по какой-либо причине гайка или болт повреждены их легко заменить. 1. Вставьте ключ для гайки базового держателя (4) в пазы фиксирующей гайки (3). При помощи удлиненного ключа (5) вверните центральный болт (2) в ключ для гайки (4) так чтобы надежно соединить гайку с ключом. Динамометрическим ключом (6) выверните фиксирующую гайку (3). Помните У фиксирующей гайки левая резьба. Информация о деталях (2) и (3) приведена на стр. Е 139 и Е 149. Информация о принадлежностях (4) (5) и (6) дана на стр. Е 122. 2. Разберите соединенные элементы (2+3+4). Замените центральный болт или фиксирующую гайку после чего все три детали в сборе снова установите в базовом держателе. Информацию о деталях (2) (3) и (4) см. на стр. Е 139 и Е 149. 3. Затяните фиксирующую гайку (3) при помощи ключа для гайки и динамометрического ключа (6+4) в соответствии с рекомендуемыми ниже величинами крутящих моментов. Затем выверните центральный болт удлиненным ключом (5) из ключа для фиксирующей гайки (4). Помните У фиксирующей гайки левая резьба. Capto размер C3-C5 45-55 Нм Capto размер C6-C8 65-75 Нм Varilock размер 50 45-55 Нм Varilock размер 63-80 65-75 Нм Информация о принадлежностях деталь (6) дана на стр. Е 122. E 130 SANDVIK Coromant
