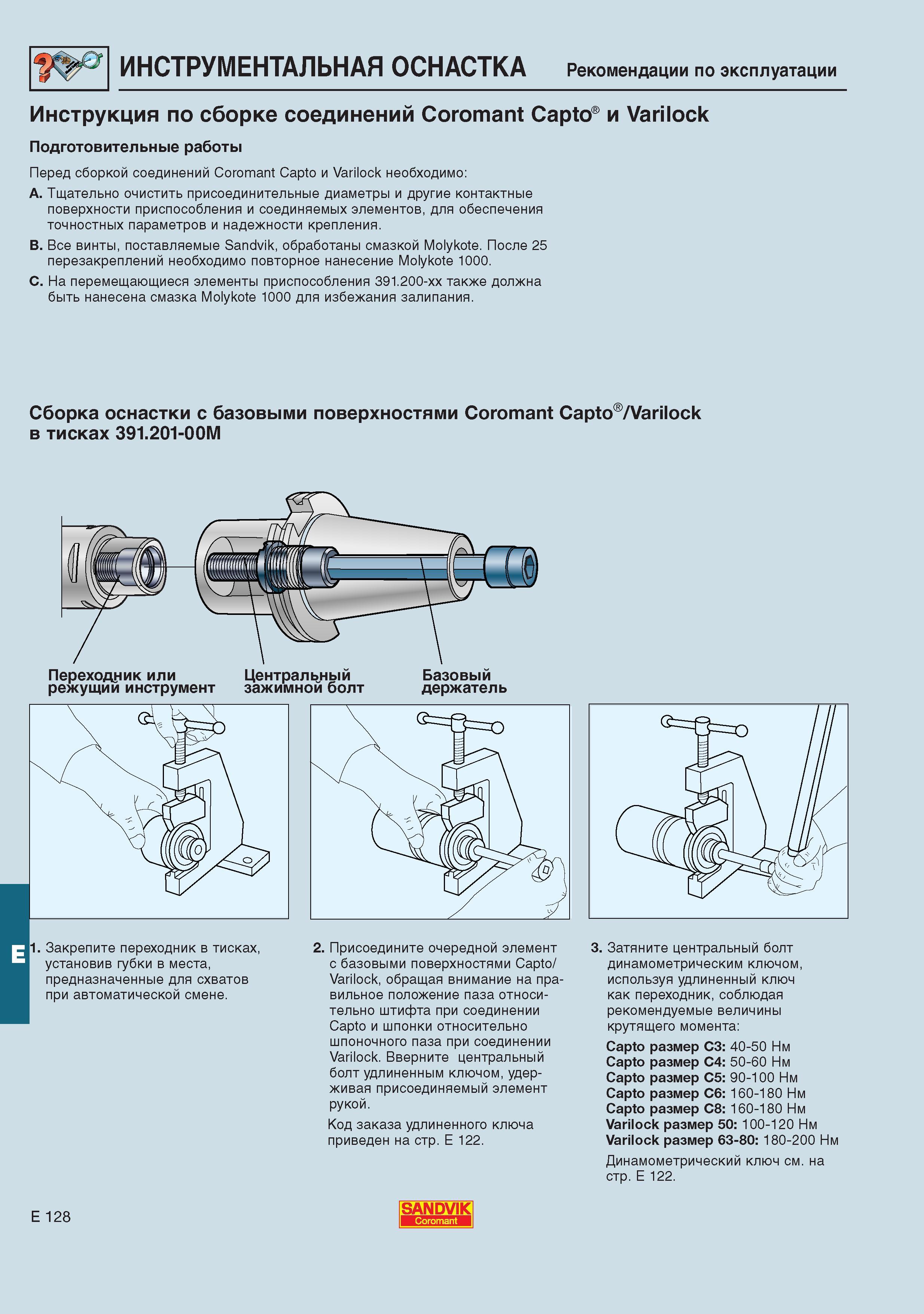

Рекомендации по эксплуатации инструментальной оснастки Sandvik Coromant Инструкция по сборке соединений Coromant Capto и Varilock Подготовительные работы Перед сборкой соединений Coromant Capto и Varilock необходимо A. Тщательно очистить присоединительные диаметры и другие контактные поверхности приспособления и соединяемых элементов для обеспечения точностных параметров и надежности крепления. B. Все винты поставляемые Sandvik обработаны смазкой Molykote. После 25 перезакреплений необходимо повторное нанесение Molykote 1000. C. На перемещающиеся элементы приспособления 391.200-хх также должна быть нанесена смазка Molykote 1000 для избежания залипания. Сборка оснастки с базовыми поверхностями Coromant Capto Varilock в тисках 391.201-00M Переходник или режущий инструмент Центральный зажимной болт Базовый держатель 1. Закрепите переходник в тисках установив губки в места предназначенные для схватов при автоматической смене. 2. Присоедините очередной элемент с базовыми поверхностями Capto Varilock обращая внимание на правильное положение паза относительно штифта при соединении Capto и шпонки относительно шпоночного паза при соединении Varilock. Вверните центральный болт удлиненным ключом удерживая присоединяемый элемент рукой. Код заказа удлиненного ключа приведен на стр. Е 122. 3. Затяните центральный болт динамометрическим ключом используя удлиненный ключ как переходник соблюдая рекомендуемые величины крутящего момента Capto размер C3 40-50 Нм Capto размер C4 50-60 Нм Capto размер C5 90-100 Нм Capto размер C6 160-180 Нм Capto размер C8 160-180 Нм Varilock размер 50 100-120 Нм Varilock размер 63-80 180-200 Нм Динамометрический ключ см. на стр. Е 122. E 128 SANDVIK Coromant ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА
