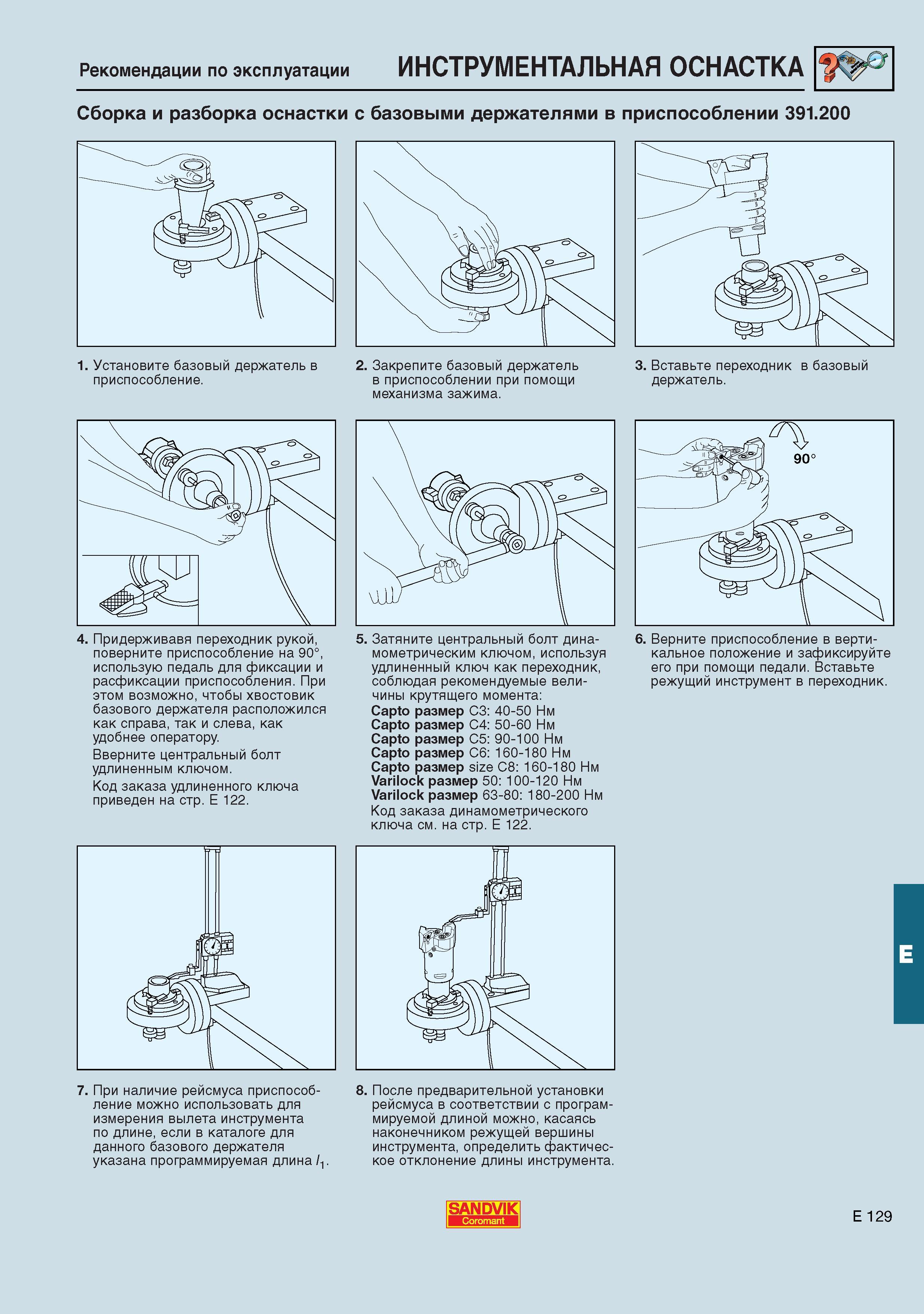

Сборка и разборка инструментальной оснастки Sandvik Coromant с базовыми держателями в приспособлении 391.200 Установите базовый держатель в приспособление Закрепите базовый держатель в приспособлении при помощи механизма зажима. 3. Вставьте переходник в базовый держатель. 4. Придерживавя переходник рукой поверните приспособление на 90 использую педаль для фиксации и расфиксации приспособления. При этом возможно чтобы хвостовик базового держателя расположился как справа так и слева как удобнее оператору. Вверните центральный болт удлиненным ключом. Код заказа удлиненного ключа приведен на стр. Е 122. 7. При наличие рейсмуса приспособление можно использовать для измерения вылета инструмента по длине если в каталоге для данного базового держателя указана программируемая длина 1. 5. Затяните центральный болт динамометрическим ключом используя удлиненный ключ как переходник соблюдая рекомендуемые величины крутящего момента Capto размер C3 40-50 Нм Capto размер C4 50-60 Нм Capto размер C5 90-100 Нм Capto размер C6 160-180 Нм Capto размер size C8 160-180 Нм Varilock размер 50 100-120 Нм Varilock размер 63-80 180-200 Нм Код заказа динамометрического ключа см. на стр. Е 122. 8. После предварительной установки рейсмуса в соответствии с программируемой длиной можно касаясь наконечником режущей вершины инструмента определить фактическое отклонение длины инструмента. 6. Верните приспособление в вертикальное положение и зафиксируйте его при помощи педали. Вставьте режущий инструмент в переходник. SANDVIK E 129 Рекомендации по эксплуатации ИНСТРУМЕНТАЛЬНАЯ ОСНАСТКА
