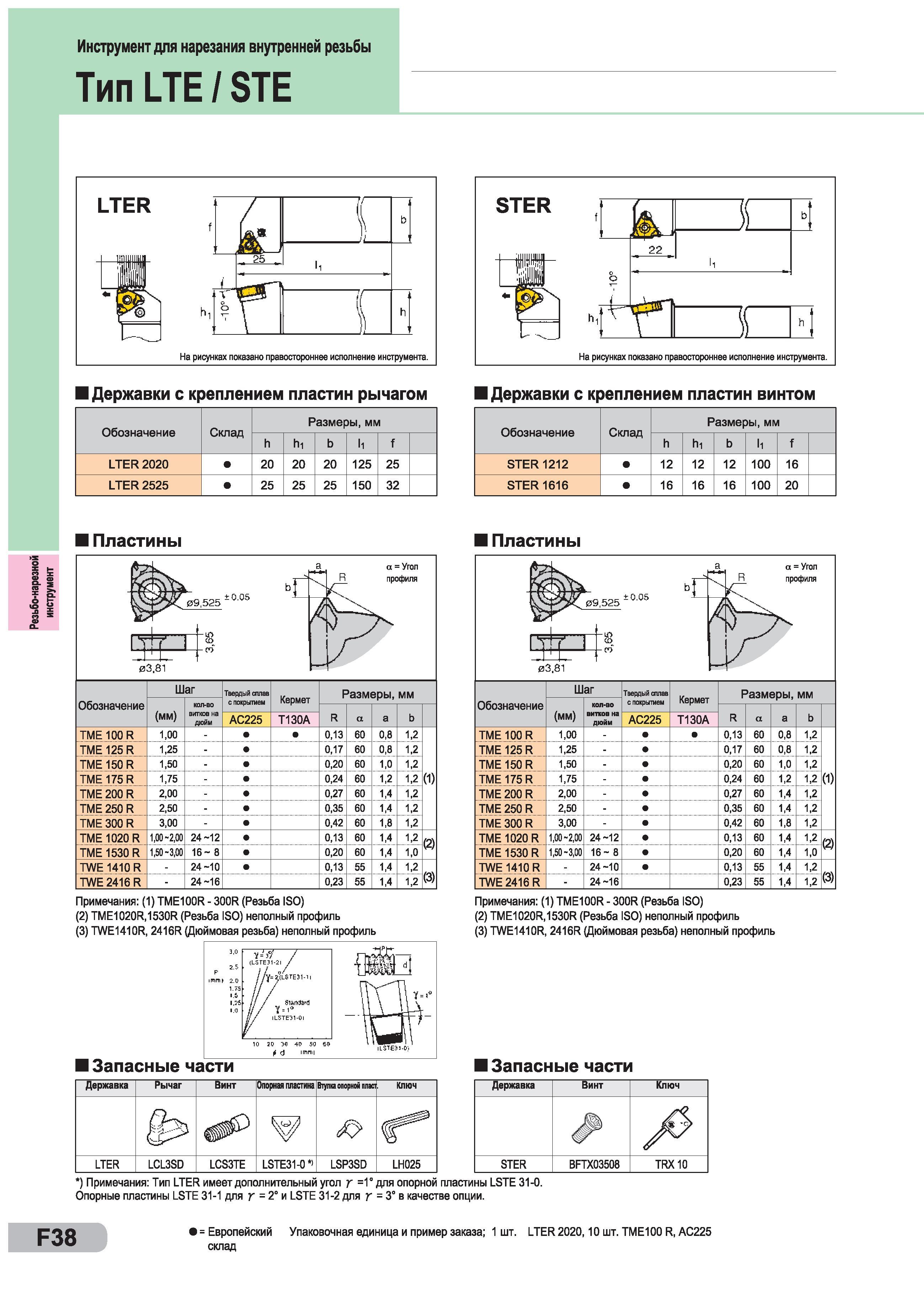

Резьбо-нарезной инструмент Инструмент для нарезания внутренней резьбы Тип LTE / STE STER Державки с креплением пластин рычагом Державки с креплением пластин винтом Обозначение Склад Размеры, мм h hi b И f LTER 2020 20 20 20 125 25 LTER 2525 25 25 25 150 32 Пластины У ь; а R а = Угол профиля > fr I ,525 -ID А у й 3.81 Обозначение Шаг Твердый сплав Кермет Размеры, мм (мм) КОЛ-ВО витков на дюйм с покрытием R а a b АС225 Т130А TME100R 1,00 0,13 60 0,8 1,2 (1) TME 125 R 1,25 - 0,17 60 0,8 1,2 TME150R 1,50 - 0,20 60 1,0 1,2 TME 175 R 1,75 - 0,24 60 1,2 1,2 TME 200 R 2,00 - 0,27 60 1,4 1,2 TME 250 R 2,50 - 0,35 60 1,4 1,2 TME 300 R 3,00 - 0,42 60 1,8 1,2 TME 1020 R 1,00-2,00 24 -12 0,13 60 1,4 1,2 (2) TME 1530 R 1,50-3,00 16- 8 0,20 60 1,4 1,0 TWE 1410 R - 24 -10 0,13 55 1,4 1,2 (3) TWE 2416 R - 24-16 0,23 55 1,4 1,2 Обозначение Склад Размеры, мм h hi b li f STER 1212 12 12 12 100 16 STER 1616 16 16 16 100 20 Пластины У ь; а R а = Угол профиля > fr I ,525 -ir> А у й 3.81 Обозначение Шаг Твердый сплав Кермет Размеры, мм (мм) кол-во витков на дюйм с покрытием R а a b АС225 Т130А TME 100 R 1,00 0,13 60 0,8 1,2 (1) TME 125 R 1,25 - 0,17 60 0,8 1,2 TME 150 R 1,50 - 0,20 60 1,0 1,2 TME 175 R 1,75 - 0,24 60 1,2 1,2 TME 200 R 2,00 - 0,27 60 1,4 1,2 TME 250 R 2,50 - 0,35 60 1,4 1,2 TME 300 R 3,00 - 0,42 60 1,8 1,2 TME 1020 R 1,00-2,00 24 -12 0,13 60 1,4 1,2 (2) TME 1530 R 1,50-3,00 16-8 0,20 60 1,4 1,0 TWE 1410 R - 24 -10 0,13 55 1,4 1,2 (3) TWE 2416 R - 24-16 0,23 55 1,4 1,2 Примечания (1) TME100R - 300R (Резьба ISO) (2) TME1020R.1530R (Резьба ISO) неполный профиль (3) TWE1410R, 2416R (Дюймовая резьба) неполный профиль Запасные Примечания (1) TME100R - 300R (Резьба ISO) (2) TME1020R.1530R (Резьба ISO) неполный профиль (3) TWE1410R, 2416R (Дюймовая резьба) неполный профиль Запасные части части Державка Рычаг Винт Опорная пластина Втулка опорной пласт ключ < з> ¥ Г8 LTER LCL3SD LCS3TE LSTE31-0‘> LSP3SD LH025 Державка Винт Ключ А STER BFTX03508 TRX10 ) Примечания Тип LTER имеет дополнительный угол =1° для опорной пластины LSTE 31-0. Опорные пластины LSTE 31-1 для у = 2° и LSTE 31-2 для = 3° в качестве опции. = Европейский Упаковочная единица и пример заказа; 1 шт. LTER 2020,10 шт. ТМЕ100 R, АС225 склад
