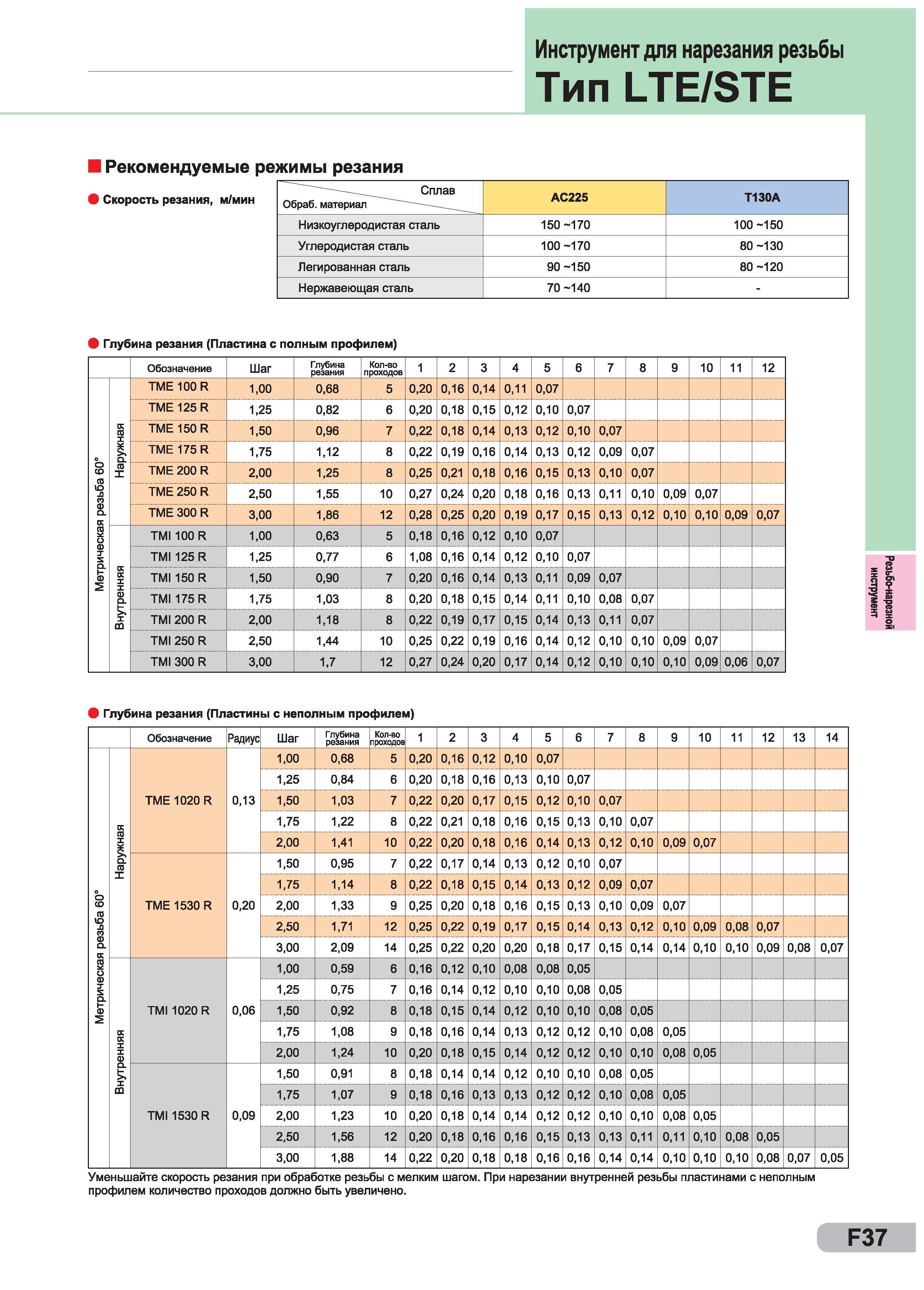

Инструмент для нарезания резьбы Тип LTE/STE I Рекомендуемые режимы резания 1 Скорость резания, м/мин Сплав Обраб. материал " - АС225 Т130А Низкоуглеродистая сталь 150 -170 100 -150 Углеродистая сталь 100 -170 80 -130 Легированная сталь 90 -150 80 -120 Нержавеющая стапь 70 -140 - 1 Глубина резания (Пластина с полным профилем) Обозначение Шаг Глубина резания Количество проходов 1 2 3 4 5 6 7 8 9 10 11 12 Метрическая резьба 60° Наружная ТМЕ 100 R 1,00 0,68 5 0,20 0,16 0,14 0,11 0,07 ТМЕ 125 R 1,25 0,82 6 0,20 0,18 0,15 0,12 0,10 0,07 ТМЕ 150 R 1,50 0,96 7 0,22 0,18 0,14 0,13 0,12 0,10 0,07 ТМЕ 175 R 1,75 1,12 8 0,22 0,19 0,16 0,14 0,13 0,12 0,09 0,07 ТМЕ 200 R 2,00 1,25 8 0,25 0,21 0,18 0,16 0,15 0,13 0,10 0,07 ТМЕ 250 R 2,50 1,55 10 0,27 0,24 0,20 0,18 0,16 0,13 0,11 0,10 0,09 0,07 ТМЕ 300 R 3,00 1,86 12 0,28 0,25 0,20 0,19 0,17 0,15 0,13 0,12 0,10 0,10 0,09 0,07 Внутренняя TMI 100 R 1,00 0,63 5 0,18 0,16 0,12 0,10 0,07 TMI 125 R 1,25 0,77 6 1,08 0,16 0,14 0,12 0,10 0,07 TMI 150 R 1,50 0,90 7 0,20 0,16 0,14 0,13 0,11 0,09 0,07 TMI 175 R 1,75 1,03 8 0,20 0,18 0,15 0,14 0,11 0,10 0,08 0,07 TMI 200 R 2,00 1,18 8 0,22 0,19 0,17 0,15 0,14 0,13 0,11 0,07 TMI 250 R 2,50 1,44 10 0,25 0,22 0,19 0,16 0,14 0,12 0,10 0,10 0,09 0,07 TMI 300 R 3,00 1,7 12 0,27 0,24 0,20 0,17 0,14 0,12 0,10 0,10 0,10 0,09 0,06 0,07 1 Глубина резания (Пластины с неполным профилем) Обозначение Радиус Шаг лубина резания Количество проходов 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Метрическая резьба 60° Наружная ТМЕ 1020 R 0,13 1,00 0,68 5 0,20 0,16 0,12 0,10 0,07 1,25 0,84 6 0,20 0,18 0,16 0,13 0,10 0,07 1,50 1,03 7 0,22 0,20 0,17 0,15 0,12 0,10 0,07 1,75 1,22 8 0,22 0,21 0,18 0,16 0,15 0,13 0,10 0,07 2,00 1,41 10 0,22 0,20 0,18 0,16 0,14 0,13 0,12 0,10 0,09 0,07 ТМЕ 1530 R 0,20 1,50 0,95 7 0,22 0,17 0,14 0,13 0,12 0,10 0,07 1,75 1,14 8 0,22 0,18 0,15 0,14 0,13 0,12 0,09 0,07 2,00 1,33 9 0,25 0,20 0,18 0,16 0,15 0,13 0,10 0,09 0,07 2,50 1,71 12 0,25 0,22 0,19 0,17 0,15 0,14 0,13 0,12 0,10 0,09 0,08 0,07 3,00 2,09 14 0,25 0,22 0,20 0,20 0,18 0,17 0,15 0,14 0,14 0,10 0,10 0,09 0,08 0,07 Внутренняя TMI 1020 R 0,06 1,00 0,59 6 0,16 0,12 0,10 0,08 0,08 0,05 1,25 0,75 7 0,16 0,14 0,12 0,10 0,10 0,08 0,05 1,50 0,92 8 0,18 0,15 0,14 0,12 0,10 0,10 0,08 0,05 1,75 1,08 9 0,18 0,16 0,14 0,13 0,12 0,12 0,10 0,08 0,05 2,00 1,24 10 0,20 0,18 0,15 0,14 0,12 0,12 0,10 0,10 0,08 0,05 TMI 1530 R 0,09 1,50 0,91 8 0,18 0,14 0,14 0,12 0,10 0,10 0,08 0,05 1,75 1,07 9 0,18 0,16 0,13 0,13 0,12 0,12 0,10 0,08 0,05 2,00 1,23 10 0,20 0,18 0,14 0,14 0,12 0,12 0,10 0,10 0,08 0,05 2,50 1,56 12 0,20 0,18 0,16 0,16 0,15 0,13 0,13 0,11 0,11 0,10 0,08 0,05 3,00 1,88 14 0,22 0,20 0,18 0,18 0,16 0,16 0,14 0,14 0,10 0,10 0,10 0,08 0,07 0,05 Уменьшайте скорость резания при обработке резьбы с мелким шагом. При нарезании внутренней резьбы пластинами с неполным профилем количество проходов должно быть увеличено. F37 Резьбо-нарезной инструмент
