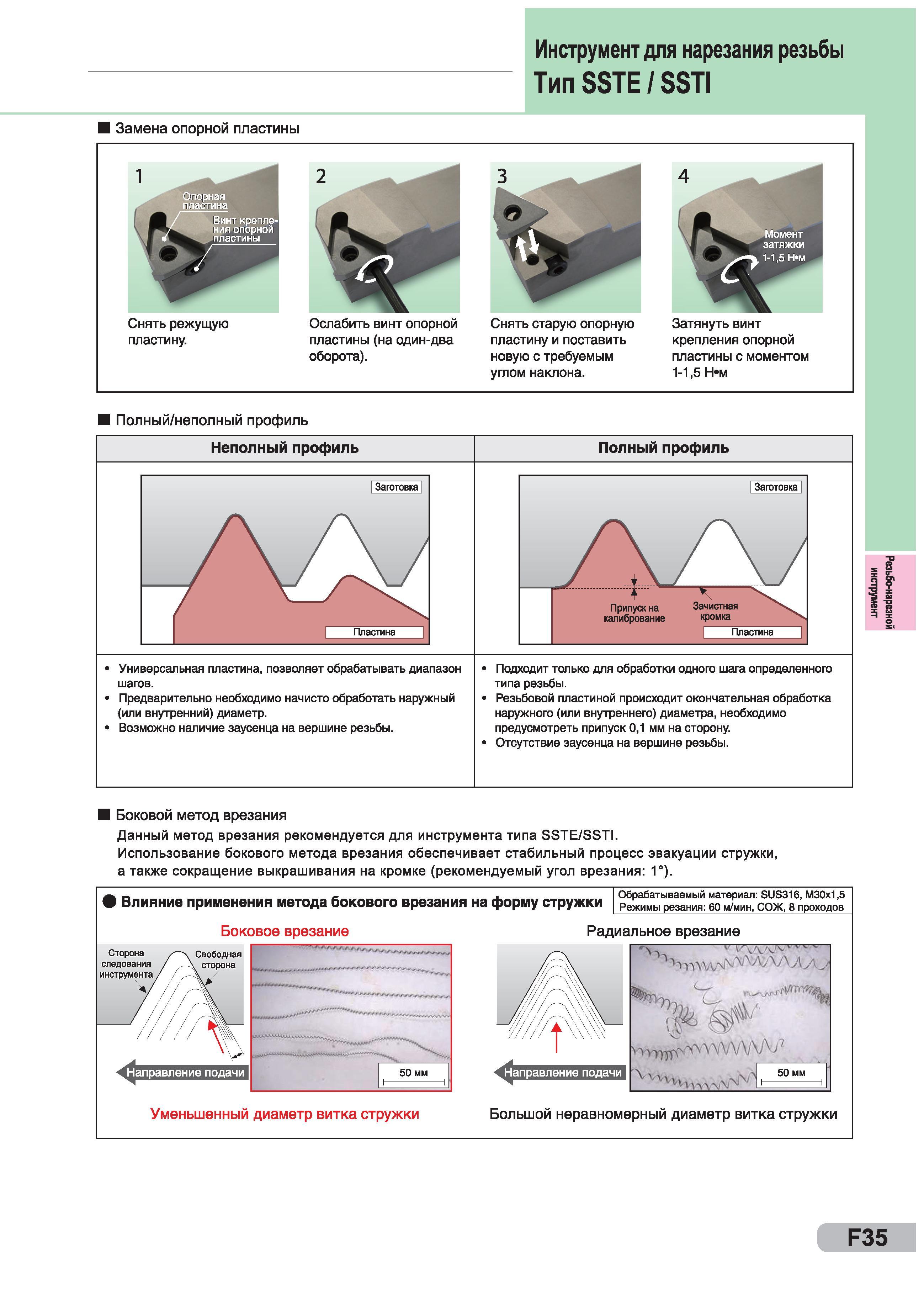

Инструмент для нарезания резьбы Тип SSTE / SSTI Замена опорной пластины Ослабить винт опорной пластины (на один-два оборота). Снять старую опорную пластину и поставить новую с требуемым углом наклона. Снять режущую пластину. Затянуть винт крепления опорной пластины с моментом 1-1,5 Н м Полный/неполный профиль Неполный профиль Полный профиль Универсальная пластина, позволяет обрабатывать диапазон шагов. Предварительно необходимо начисто обработать наружный (или внутренний) диаметр. Возможно наличие заусенца на вершине резьбы. Подходит только для обработки одного шага определенного типа резьбы. Резьбовой пластиной происходит окончательная обработка наружного (или внутреннего) диаметра, необходимо предусмотреть припуск 0,1 мм на сторону. Отсутствие заусенца на вершине резьбы. Боковой метод врезания Данный метод врезания рекомендуется для инструмента типа SSTE/SSTI. Использование бокового метода врезания обеспечивает стабильный процесс эвакуации стружки, а также сокращение выкрашивания на кромке (рекомендуемый угол врезания 1°). Обрабатываемый материал SUS316, М30х1,5 Режимы резания 60 м/мин, СОЖ, 8 проходов Влияние применения метода бокового врезания на форму стружки Боковое врезание Радиальное врезание Сторона Свободная следования сторона Уменьшенный диаметр витка стружки VTvTCttt' 1 ’i A/VNy'ly'V Jfe фг VW пит v-vv 4ИВВВ Большой неравномерный диаметр витка стружки F35 Резьбо-нарезной инструмент
