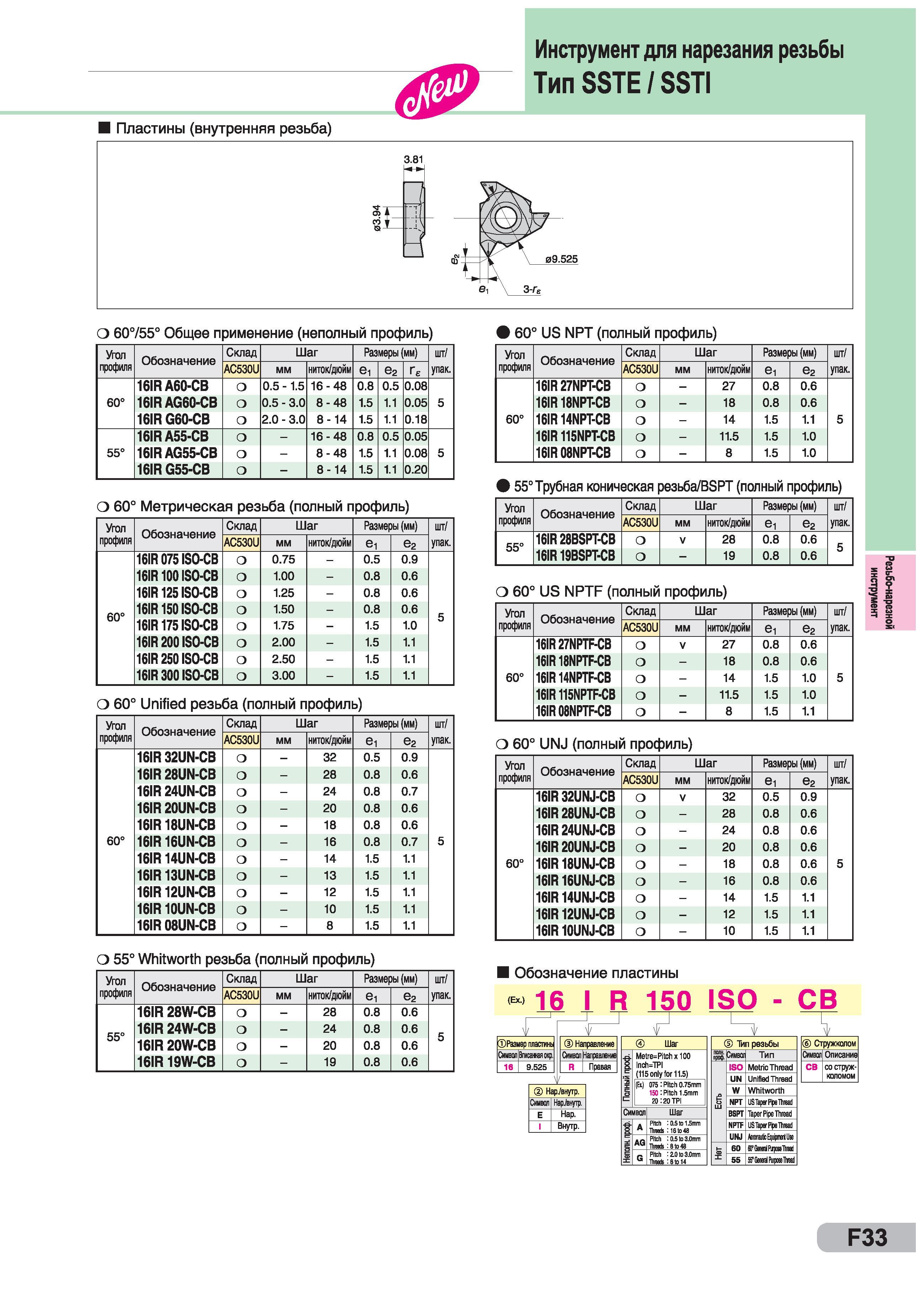

Пластины (внутренняя резьба) Инструмент для нарезания резьбы Тип SSTE / SSTI 3.81 О 60755° Общее эименение (неполный профиль) Угол профиля Обозначение Склад Шаг Размеры мм) шт/ упак. AC530U мм ниток/дюйм ei вг Ге 16IRA60-CB О 0.5 - 1.5 16-48 0.8 0.5 0.08 0 о СО 16IR AG60-CB О 0.5 - 3.0 8-48 1.5 1.1 0.05 5 16IR G60-CB о 2.0 - 3.0 8-14 1.5 1.1 0.18 16IR А55-СВ о - 16-48 0.8 0.5 0.05 55° 16IR AG55-CB о - 8-48 1.5 1.1 0.08 5 16IR G55-CB о - 8-14 1.5 1.1 0.20 О 60° Метрическая резьба (полный профиль) Угол профиля Обозначение Склад Шаг Размеры (мм) шт/ упак. AC530U мм ниток/дюйм ei 62 16IR 075IS0-CB О 0.75 - 0.5 0.9 16IR100IS0-CB О 1.00 - 0.8 0.6 16IR125IS0-CB о 1.25 - 0.8 0.6 0 о СО 16IR150IS0-CB о 1.50 - 0.8 0.6 5 16IR175IS0-CB о 1.75 - 1.5 1.0 16IR 200IS0-CB о 2.00 - 1.5 1.1 16IR 250IS0-CB о 2.50 - 1.5 1.1 16IR 300IS0-CB о 3.00 - 1.5 1.1 ◦ 60° Unified резьба (полный профиль) О 55° Whitworth резьба (полный профиль) Угол профиля Обозначение Склад Шаг Размеры (мм) шт/ упак. AC530U мм ниток/дюйм ei е2 16IR 32UN-CB О - 32 0.5 0.9 16IR 28UN-CB о - 28 0.8 0.6 16IR 24UN-CB о - 24 0.8 0.7 16IR 20UN-CB о - 20 0.8 0.6 16IR18UN-CB о - 18 0.8 0.6 60° 16IR16UN-CB о - 16 0.8 0.7 5 16IR14UN-CB о - 14 1.5 16IR13UN-CB о - 13 1.5 16IR12UN-CB о - 12 1.5 16IR10UN-CB о - 10 1.5 16IR 08UN-CB о - 8 1.5 Угол профиля Обозначение Склад Шаг Размеры (мм) шт/ упак. AC530U мм ниток/дюйм ei 62 16IR 28W-CB О - 28 0.8 0.6 СЛ сл о 16IR 24W-CB о - 24 0.8 0.6 5 16IR 20W-CB о - 20 0.8 0.6 16IR 19W-CB о - 19 0.8 0.6 1 60° US NPT (полный профиль) Угол Обозначение Склад Шаг Размеры (мм) шт/ профиля AC530U мм ниток/дюйм ei вг упак. 16IR 27NPT-CB О - 27 0.8 0.6 16IR18NPT-CB О - 18 0.8 0.6 60° 16IR14NPT-CB о - 14 1.5 1.1 5 16IR115NPT-CB о - 11.5 1.5 1.0 16IR 08NPT-CB о - 8 1.5 1.0 55° Трубная коническая эезьба/BSPT (полный профиль) Угол Обозначение Склад Шаг Размеры (мм) шт/ профиля AC530U мм ниток/дюйм ei упак. 55° 16IR 28BSPT-CB О V 28 0.8 0.6 5 16IR19BSPT-CB о - 19 0.8 0.6 О 60е US NPTF (полный профиль) Угол Обозначение Склад Шаг Размеры (мм) шт/ профиля AC530U мм ниток/дюйм ei вг упак. 16IR 27NPTF-CB О V 27 0.8 0.6 16IR18NPTF-CB о - 18 0.8 0.6 60° 16IR14NPTF-CB о - 14 1.5 1.0 5 16IR115NPTF-CB о - 11.5 1.5 1.0 16IR 08NPTF-CB о - 8 1.5 1.1 0 60е UNJ (полный прос )иль) Угол Обозначение Склад Шаг Размеры (мм) шт/ профиля AC530U мм ниток/дюйм ei е2 упак. 16IR 32UNJ-CB О V 32 0.5 0.9 16IR 28UNJ-CB о - 28 0.8 0.6 16IR 24UNJ-CB о - 24 0.8 0.6 16IR 20UNJ-CB о - 20 0.8 0.6 60° 16IR18UNJ-CB о - 18 0.8 0.6 5 16IR16UNJ-CB о - 16 0.8 0.6 16IR14UNJ-CB о - 14 1.5 1.1 16IR12UNJ-CB о - 12 1.5 1.1 16IR10UNJ-CB о - 10 1.5 1.1 Обозначение пластины 16 I R 150 ISO - СВ (Ех.) \ / ЭРаэмер плат Символ Впиююаяокр, 16 9.525 (Р Направление Символ Направление (2) Нар./внутр. Символ НарТвнутр. Е Нар. I Внутр. Шаг Metre=Pitch х 100 lnch=TPI (115 only for 11.5) (Ex) 075 Pitch 0.75mm 150 Pitch 1.5mm 20 :20 TPi Символ A Шаг Pitch :o.5toUmm Threads 16104Д Pitch 0.5 to 3.0mm Threads Bto 48 Pitch :Z0 to 3.0mm Threads Bto 14 (D Тип резьбы Символ Тип Metric Thread Unified Thread Whitworth US Taper Ppe TTiread Taper Pipe Thread US Taper Ppe TTiread Aerotiautic Equipment Use 6У Garni Piiposs Hi read 55" Generai Riiposelhrail Стружколом Символ Описание соструж- иоломом F33 Резьбо-нарезной инструмент
