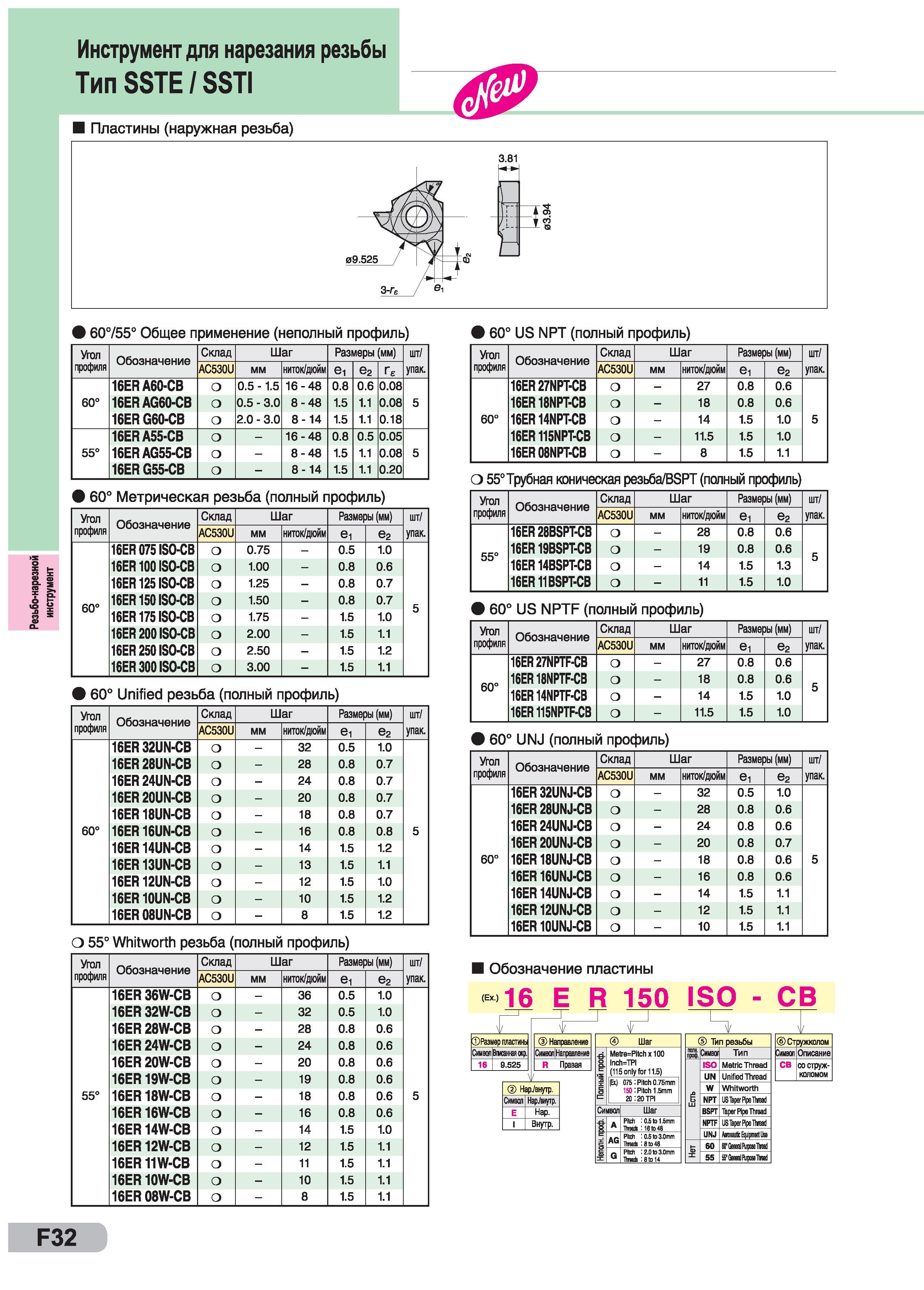

Резьбо-нарезной инструмент Инструмент для нарезания резьбы Тип SSTE / SSTI Пластины (наружная резьба) 60755° Общее эименение (неполный профиль) Угол профиля Обозначение Склад Шаг Размеры (мм) шт/ упак. AC530U мм ниток/дюйм ei е2 Ге 16ER А60-СВ О 0.5 - 1.5 16-48 0.8 0.6 0.08 СО 16ERAG60-CB О 0.5 - 3.0 8-48 1.5 1.1 0.08 5 16ER G60-CB о 2.0 - 3.0 8-14 1.5 1.1 0.18 16ER А55-СВ о - 16-48 0.8 0.5 0.05 55° 16ERAG55-CB о - 8-48 1.5 1.1 0.08 5 16ER G55-CB о - 8-14 1.5 1.1 0.20 60° Метрическая резьба (полный профиль) Угол профиля Обозначение Склад Шаг Размеры (мм) шт/ упак. AC530U мм ниток/дюйм ei е2 16ER 075IS0-CB О 0.75 - 0.5 1.0 16ER100IS0-CB о 1.00 - 0.8 0.6 16ER125IS0-CB о 1.25 - 0.8 0.7 СО 16ER150IS0-CB о 1.50 - 0.8 0.7 5 16ER175IS0-CB о 1.75 - 1.5 1.0 16ER 200IS0-CB о 2.00 - 1.5 1.1 16ER 250IS0-CB о 2.50 - 1.5 1.2 16ER 300IS0-CB о 3.00 - 1.5 1.1 60° Unified резьба (полный профиль) О 55° Whitworth резьба (полный профиль) Угол профиля Обозначение Склад Шаг Размеры (мм) шт/ упак. AC530U мм ниток/дюйм ei е2 16ER 32UN-CB О - 32 0.5 1.0 16ER 28UN-CB о - 28 0.8 0.7 16ER 24UN-CB о - 24 0.8 0.7 16ER 20UN-CB о - 20 0.8 0.7 16ER18UN-CB о - 18 0.8 0.7 60° 16ER16UN-CB о - 16 0.8 0.8 5 16ER14UN-CB о - 14 1.5 1.2 16ER13UN-CB о - 13 1.5 1.1 16ER12UN-CB о - 12 1.5 1.0 16ER10UN-CB о - 10 1.5 1.2 16ER 08UN-CB о - 8 1.5 1.2 Угол профиля Обозначение Склад Шаг Размеры (мм) шт/ упак. AC530U мм ниток/дюйм ei е2 16ER 36W-CB О - 36 0.5 1.0 16ER 32W-CB о - 32 0.5 1.0 16ER 28W-CB о - 28 0.8 0.6 16ER 24W-CB о - 24 0.8 0.6 16ER 20W-CB о - 20 0.8 0.6 16ER19W-CB о - 19 0.8 0.6 55° 16ER18W-CB о - 18 0.8 0.6 5 16ER16W-CB о - 16 0.8 0.6 16ER14W-CB о - 14 1.5 1.0 16ER12W-CB о - 12 1.5 1.1 16ER11W-CB о - 11 1.5 1.1 16ER10W-CB о - 10 1.5 1.1 16ER 08W-CB о - 8 1.5 1.1 60° US NPT (полный профиль) Угол Обозначение Склад Шаг Размеры (мм) шт/ профиля AC530U мм ниток/дюйм ei е2 упак. 16ER 27NPT-CB О - 27 0.8 0.6 16ER18NPT-CB О - 18 0.8 0.6 60° 16ER14NPT-CB о - 14 1.5 1.0 5 16ER115NPT-CB о - 11.5 1.5 1.0 16ER 08NPT-CB о - 8 1.5 1.1 О 55° Трубная коническая резьба/BSPT (полный профиль) Угол Обозначение Склад Шаг Размеры (мм) шт/ профиля AC530U мм ниток/дюйм ei е2 упак. 16ER 28BSPT-CB О - 28 0.8 0.6 55° 16ER19BSPT-CB о - 19 0.8 0.6 5 16ER14BSPT-CB о - 14 1.5 1.3 16ER11BSPT-CB о - 11 1.5 1.0 О со US NPTF (полный профиль) Угол Обозначение Склад Шаг Размеры (мм) шт/ профиля AC530U мм ниток/дюйм ei е2 упак. 16ER 27NPTF-CB О - 27 0.8 0.6 60° 16ER18NPTF-CB о - 18 0.8 0.6 5 16ER14NPTF-CB о - 14 1.5 1.0 16ER115NPTF-CB о - 11.5 1.5 1.0 О со UNJ (полный прос зиль) Угол Обозначение Склад Шаг Размеры (мм) шт/ профиля AC530U мм ниток/дюйм ei е2 упак. 16ER 32UNJ-CB О - 32 0.5 1.0 16ER 28UNJ-CB о - 28 0.8 0.6 16ER 24UNJ-CB о - 24 0.8 0.6 16ER 20UNJ-CB о - 20 0.8 0.7 60° 16ER18UNJ-CB о - 18 0.8 0.6 5 16ER16UNJ-CB о - 16 0.8 0.6 16ER14UNJ-CB о - 14 1.5 1.1 16ER12UNJ-CB о - 12 1.5 1.1 16ER10UNJ-CB о - 10 1.5 1.1 (Ex.) Обозначение пластины 16 Е R 150 ISO - СВ ЭРазиергшастинь Символ Вгосаннаяскр. 16 9.525 (Р Направление СимвдНаправление R Правая НарУвнутр. Символ НарЛнутр. Е Нар. I Внутр. Шаг Metre=Pitch х 100 lnch=TPI (115 only for 11.5) (Ex) 075 Pitch 0,75mm 150 Pitch 1,5mm 20:20 TPI Символ IA = AG 3 - P G Шаг Pitch 0.5 to 1.5mm urads i6to48 Pitch 0.5 to 3,0mm Hreads :8to48 Pitch 2.0 to 3,0mm Threada 8 to 14 Тип резьбы палн. т. Симвог Whitworth US Taper Pipe TTnead Taper Hpe Thread US Taper Pipe Thread tetmaiilic Equipment Use ЙР General Puiposellread 55 General ftiiposeHiad Стружколом ¥ Описание со струж-коломом F32
